Замена сенсорной панели центрального диска COMAND для Mercedes-Benz C-Class W205 (2014-2020)

Авто

Сенсорная панель центрального диска Mercedes-Benz является неотъемлемой частью управления и функционирования операционной системы COMAND. Без нее нельзя получить доступ к меню функций, доступным в автомобиле.

Сенсорная панель центрального диска может выйти из строя из-за чрезмерного износа. Этот гид иллюстрирует процесс замены сенсорной панели COMAND на Mercedes-Benz C-Class.

Для этого руководства требуется оригинальная замена сенсорной панели COMAND. Обратитесь к ближайшему авторизованному дилеру Mercedes-Benz для получения дополнительной информации.

Шаг 1

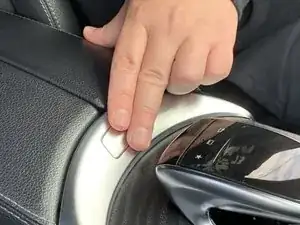

Начните с нажатия на кнопку, которая открывает центральный подлокотник.

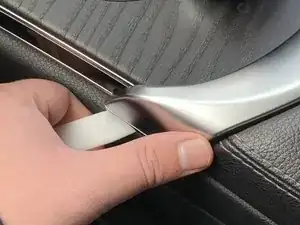

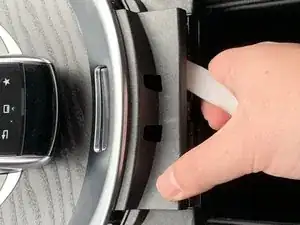

Подденьте каждую сторону серебряной окантовки с помощью инструмента для снятия обшивки или пластикового открывающего инструмента.

Снимите серебряную окантовку.

Шаг 2

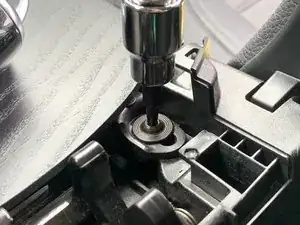

Удалите два винта длиной 20 мм, крепящих центральную консоль, с помощью отвертки Torx T20.

Шаг 3

Убедитесь, что в центральном отсеке для хранения нет мелких предметов.

Поднимите конец центральной консоли и переверните его, чтобы раскрыть конструкцию центральной сенсорной панели и ее проводку.

Шаг 4

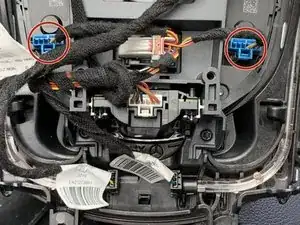

Нажмите большим пальцем на замок безопасности, чтобы удалить каждое синее соединение.

Шаг 5

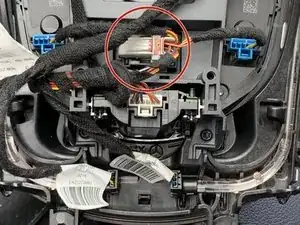

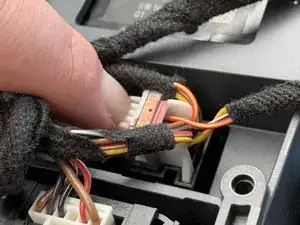

Нажмите на центр белого соединения в центре и сдвиньте замок безопасности влево, чтобы извлечь основное белое соединение.

Шаг 6

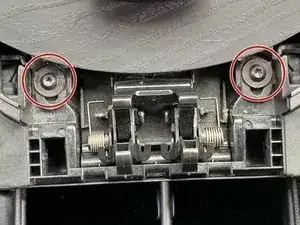

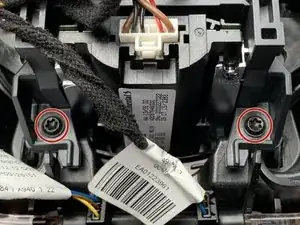

Удалите два винта длиной 15 мм Torx T15, фиксирующих сенсорную панель центрального диска.

Плотно

Перевод руководства с ifixit.com
