Установка ящика для инструментов Mercedes W166 RAV

1. Подготовка автомобиля

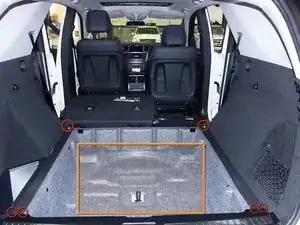

Удалите все свободные предметы из грузового отсека. Снимите напольное покрытие багажника, запасное колесо и лоток для инструментов.

Снимите задние сиденья согласно инструкциям WIS (сохраните крепёжные элементы сидений)

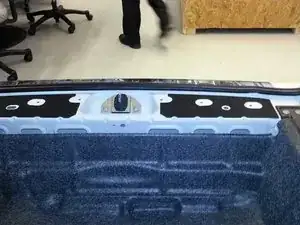

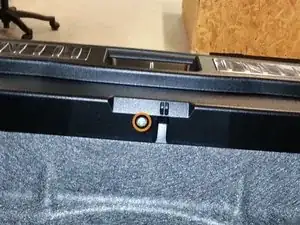

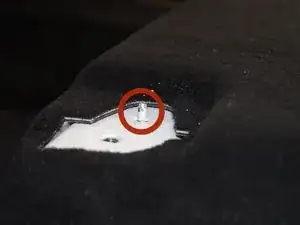

Снимите болт с пластина порога задней полки

Отщёлкните пластину порога задней полки и снимите её.

Снимите пластиковые накладки

Снимите войлочное покрытие

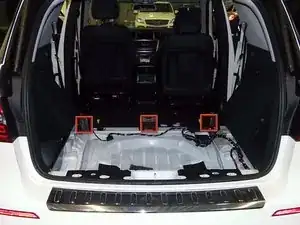

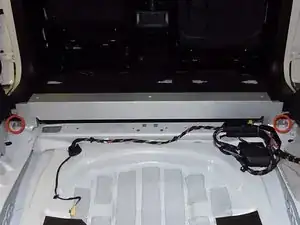

Снимите боковые консоли и центральную опору (T30, 10 болтов)

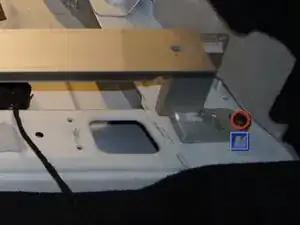

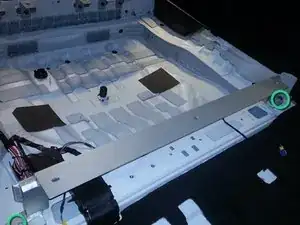

Установите и закрепите центральный опорный кронштейн (2 болта M10 x 1.5 x 35 мм, головка под шестигранный ключ 6 мм, плоские шайбы 10 мм)

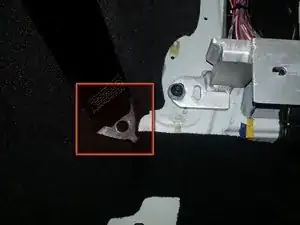

Обратите внимание на положение штифта для правильного совмещения

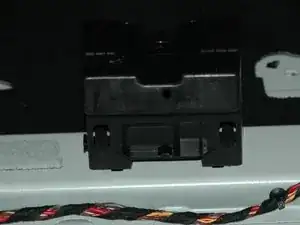

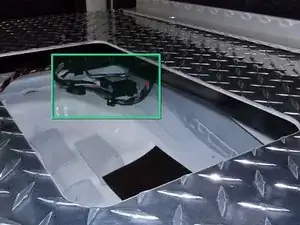

ПРИМЕЧАНИЕ: для обслуживания блока контроля TPMS снимите ящики и обслуживайте через сервисный люк в нижней плите.

2. Установка передней части ящика

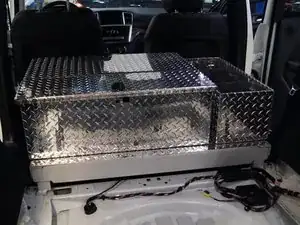

Поместите ящик внутрь автомобиля. Он проходит через задние двери. Для подъёма требуются двое.

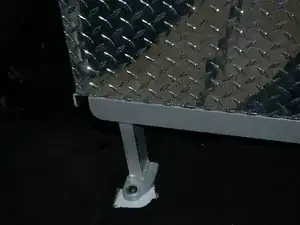

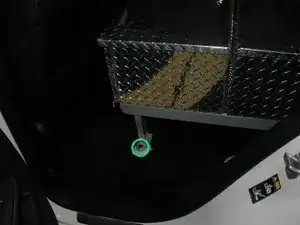

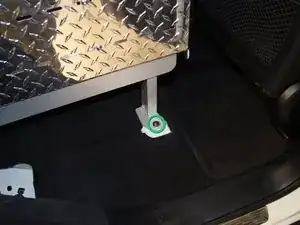

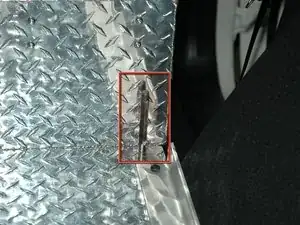

Закрепите передние опоры на передних консолях, затяните слабо (2 болта M10 x 1.5 x 35 мм, головка под шестигранный ключ 6 мм, плоские шайбы 10 мм). Следите, чтобы не сломать выравнивающий штифт, который окажется внутри стойки после установки.

НЕ закрепляйте ящик к центральному кронштейну на этом этапе

3. Установка задней пластины

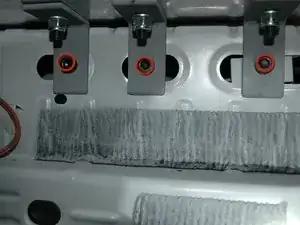

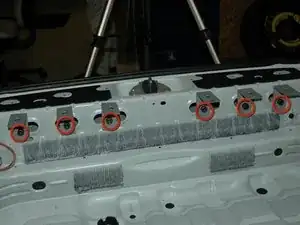

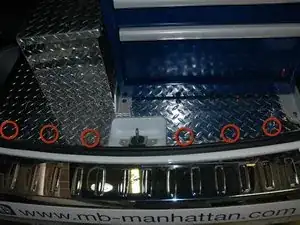

Установите 6 задних опорных кронштейнов и затяните вручную до упора

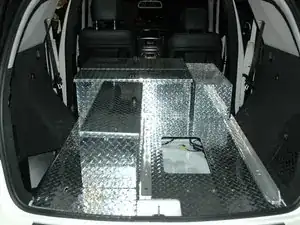

Установите пластину на кронштейны и совместите, перекрывая основание переднего ящика поверх центрального опорного кронштейна.

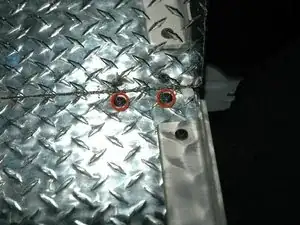

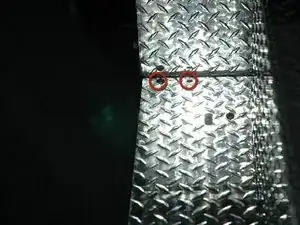

Используйте пробойник для выравнивания отверстий и вставьте по 2 болта M8 x 1.25 x 40 мм в отверстия с каждой стороны и один болт M8 x 1.25 x 30 мм в центральное отверстие.

Закрепите пластину к центральному опорному кронштейну двумя болтами снаружи и одним посередине, совместите и затяните вручную до упора

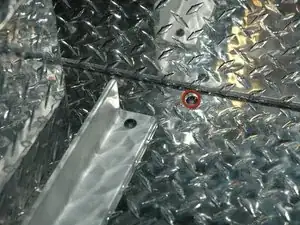

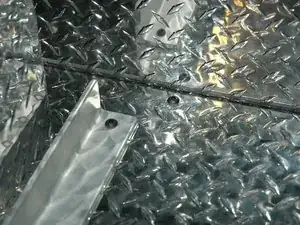

Установите 3 болта, фиксирующие основание пластины к раме автомобиля

и 4-й болт, фиксирующий направляющую ящика к основанию пластины и раме автомобиля.

Укажите размеры болтов

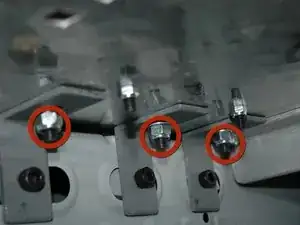

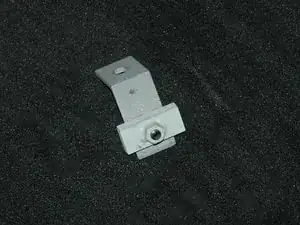

Установите и слегка затяните 3 черных болта M8 с каждой стороны до тех пор, пока L-образный кронштейн не коснётся нижней стороны основанной пластины

Полностью затяните болты M8 (20 Н·м)

Полностью затяните болты M6 (8 Н·м)

Полностью затяните болты M10 (35 Н·м)

4. Установка ящика

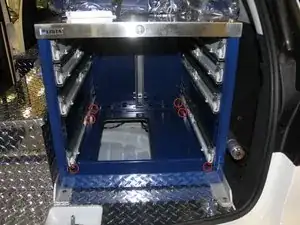

Снимите выдвижные ящики и наденьте корпус ящика на направляющие, совместите с отверстиями для болтов

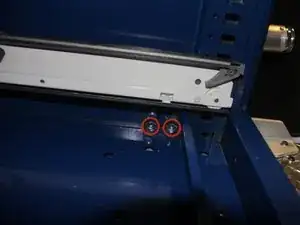

Установите 6 болтов (M12) и полностью затяните до 66 Н·м

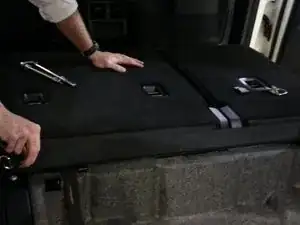

Установите выдвижные ящики.

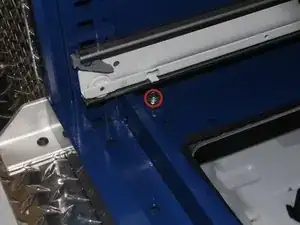

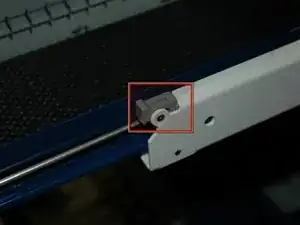

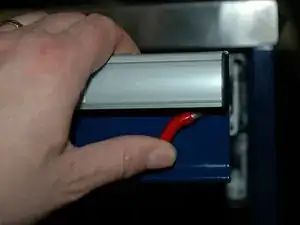

После установки ящика переведите фиксатор направляющей в заблокированное положение

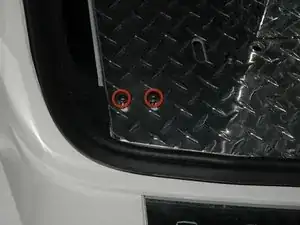

Закрепите ремень безопасности болтом к полу
