2007–2012 Jeep Patriot — замена втулки селектора передач
В этом руководстве вы узнаете, как заменить сломанную втулку селектора. Эта втулка находится под самим селектором. Втулка соединяет селектор с остальным механизмом переключения передач, который далее соединяется с трансмиссией автомобиля. Руководство предназначено для Jeep Patriot 2007–2012 годов. Используйте это руководство, если селектор не устанавливается в правильное положение при переключении на указанную передачу. Учтите, что проблема также может быть связана с трансмиссией автомобиля. Доступ к втулке может быть ограничен, так как придется расположиться на напольном покрытии салона. Убедитесь, что автомобиль полностью выключен, поскольку при выполнении шагов вы будете находиться вблизи проводки. Некоторые винты могут требовать приложить усилие при отворачивании.
Шаг 1

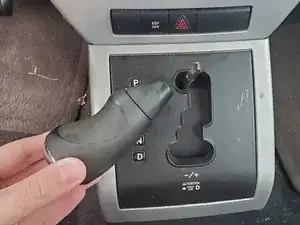

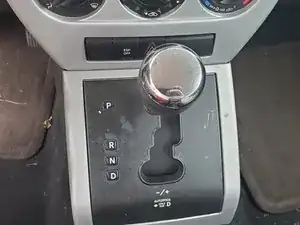

Снимите рукоятку селектора передач, где рядом указаны P R N D L (Парковка, Задний ход, Нейтраль и Драйв), потянув её прямо вверх. Потребуется некоторое усилие.
Шаг 2

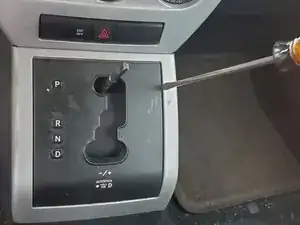

Снимите рамку PRND с помощью плоской отвертки.
Шаг 3

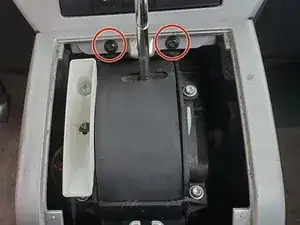

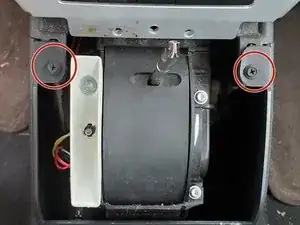

Отверните винты 19 мм под рамкой, используя крестовую отвертку Phillips #1.

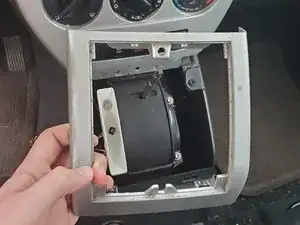

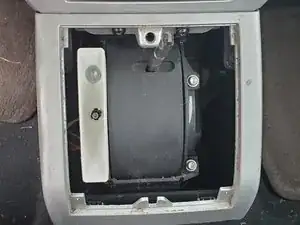

Снимите узел рамки.
Шаг 4

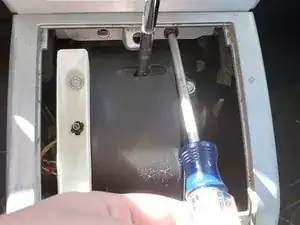

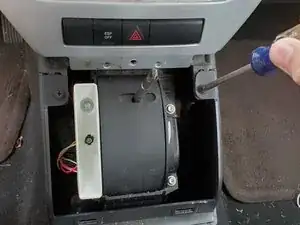

Отверните винты 19 мм на консоли, используя крестовую отвертку Phillips #1.
Шаг 5

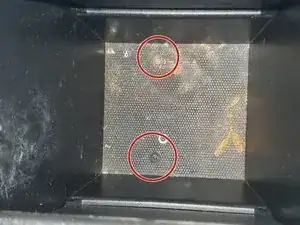

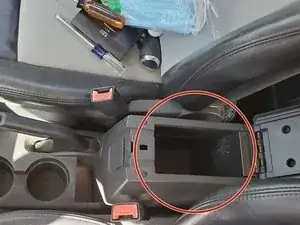

Открутите два винта 19 мм внутри отделения для хранения, используя крестовую отвертку Phillips #1.
Шаг 6
Подтяните ручной тормоз как можно выше.
Снимите среднюю и заднюю часть консоли, чтобы освободить переднюю секцию.

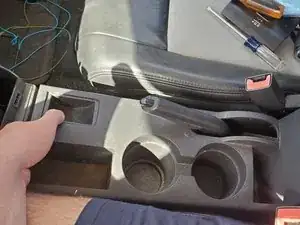

Возьмитесь за боковые части консоли и покачивайте её, пока не услышите щелчки отделения секций друг от друга.
Шаг 7

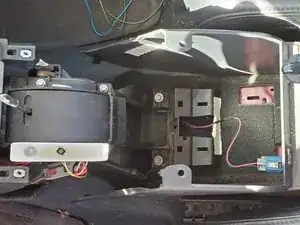

Оттяните среднюю и заднюю секции назад и от остальной консоли. Полностью снимите их. Возможно, вам придется отсоединить некоторые электрические провода — это зависит от комплектации вашего автомобиля.
Отсоединять разъём прикуривателя не обязательно.
Шаг 8
Теперь нужно расположиться под рамкой селектора на напольном покрытии. Если проследовать за тягой, идущей от трансмиссии, вы увидите, что она никуда не прикреплена.

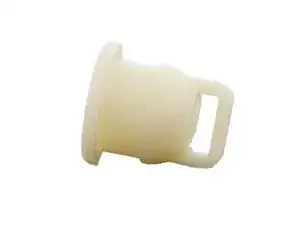

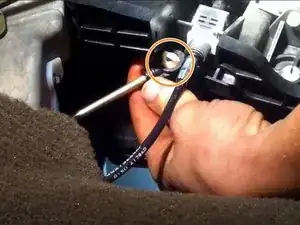

Вы увидите отверстие в тяге — там должна располагаться ваша втулка. Вдавите втулку с задней стороны тяги в сторону водителя. Втулка должна оказаться обращённой к стороне водителя. Возможно, потребуется небольшое количество смазки, так как будет трудно вставить втулку. Пассатижи также помогут при установке.

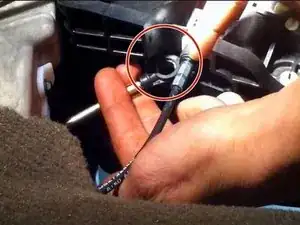

После установки втулки просуньте руку в механизм и защёлкните её в сторону пассажира.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
