Ремонт ЖК-дисплея радио Mazda Protégé 1998–2003.

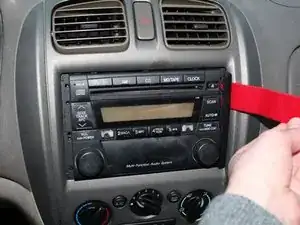

Используйте лопатку, чтобы снять обе боковые крышки и получить доступ к отверстиям для извлечения радио.

Используйте лопатку, чтобы снять эту пластиковую крышку — это облегчит извлечение радиоприёмника.

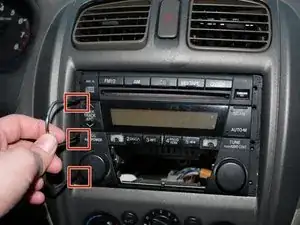

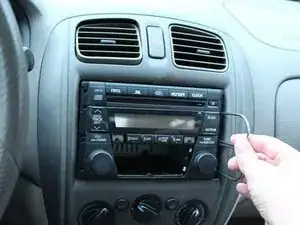

Извлекайте каждую сторону радиоприёмника по отдельности. Начните с левой стороны: вставьте «инструмент для извлечения радио» в четыре нижних отверстия, пока не услышите щелчок.

Верхнее отверстие не предназначено для инструмента извлечения радио.

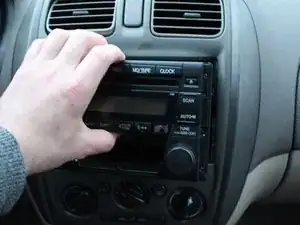

Затем вытащите левую сторону радиоприёмника.

Проще использовать два комплекта инструментов для извлечения радио (в комплекте идут 2 инструмента). Тогда обе стороны можно извлечь одновременно.

Повторите процесс с правой стороны.

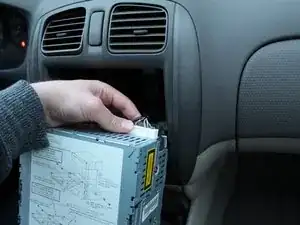

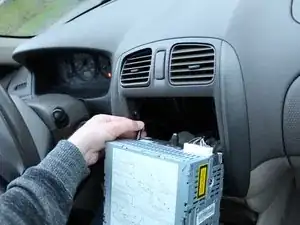

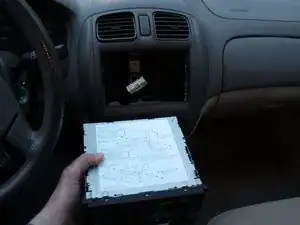

Вытяните радиоприёмник, возможно, придётся несколько раз покачать его туда-сюда, чтобы извлечь.

Снимите антенну радиоприёмника.

Придётся тянуть антенну довольно сильно, чтобы снять её, но не беспокойтесь — это не повредит её.

Снимите жгут проводки, нажав на защёлку на нижней стороне разъёма.

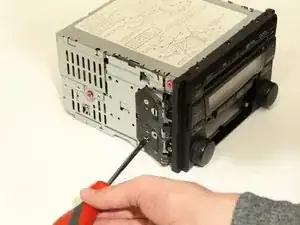

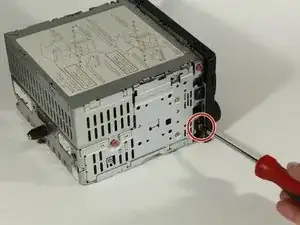

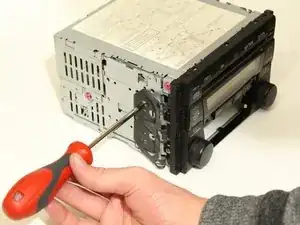

Отверткой Phillips #2 выкрутите по два винта 5,0 мм с каждой стороны панели управления.

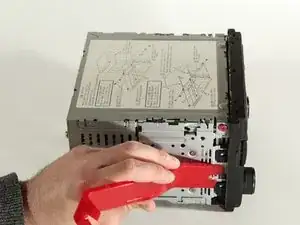

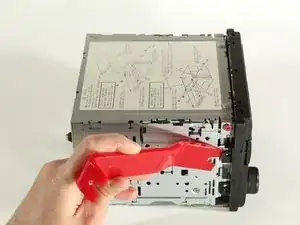

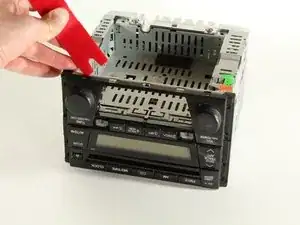

Подденьте защёлки панели управления лопаткой.

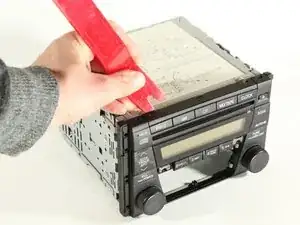

С помощью лопатки подденьте верхние защёлки панели управления.

С помощью лопатки подденьте нижние защёлки панели управления.

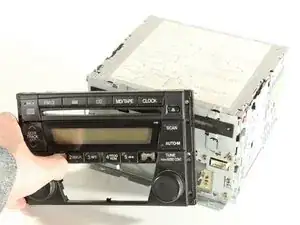

Снимите панель управления.

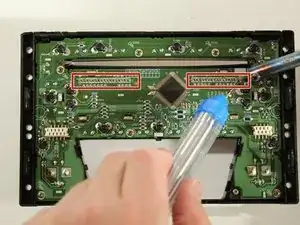

Перепаяйте соединения ЖК-дисплея паяльником.

Дополнительный припой может потребоваться, а может и не потребоваться. Убедитесь, что все паяные соединения выглядят исправно. (См. приложенное руководство по пайке)

Паяльник горячий, поэтому будьте осторожны, чтобы не обжечься.

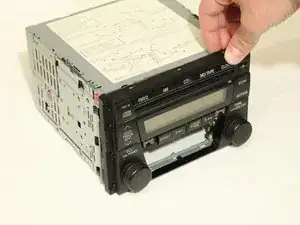

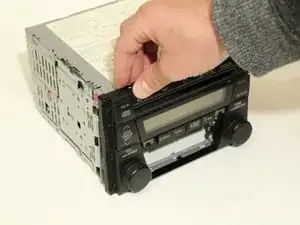

Защёлкните панель управления обратно на радиоприёмник.

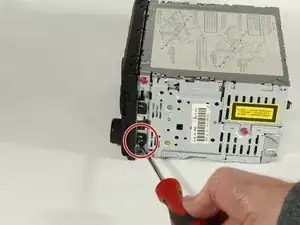

Отверткой Phillips #2 вверните оба винта 5 мм по бокам радиоприёмника.

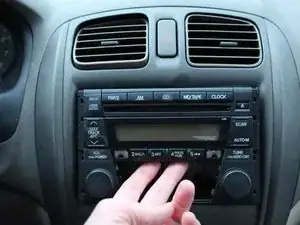

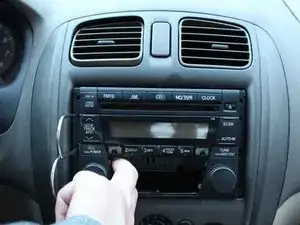

Вставьте радиоприёмник на место тем же способом, которым вы его извлекали.

Я снял противоугонную защёлку с моего радиоприёмника (как видно, её нет на фотографиях), что значительно упростило его извлечение. Мне больше не нужны инструменты для извлечения радиоприёмника — я могу просто вытянуть его вручную.
