Замена верхнего впускного коллектора Mazda Tribute (2002 г. и аналогичные модели)
В этом руководстве показано, как снять верхний впускной коллектор с Mazda Tribute 2002 года (а также с Ford Escape).
Снятие коллектора требуется для замены его прокладок, самого коллектора или для доступа к компонентам, находящимся под узлом коллектора.
Прежде чем снимать детали, подумайте о своём будущем «Я». Если память у вас, как у меня – словно сито, не поленитесь взять несколько кусков малярного скотча, постоянный маркер и пометить скотчем каждый шланг и кабель перед тем, как снять, указав, к какому компоненту он возвращается. На самом деле, мой механик-друг рекомендует так делать независимо от опыта.

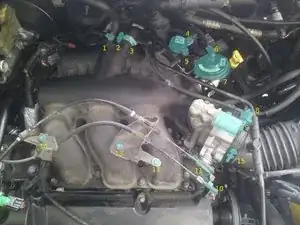

1. ? — Отожмите зажим под давлением и снимите шланг.
2. ? — Отсоедините вакуумный шланг.
3. ? — Открутите хомут и снимите шланг.
4. — Электромагнитный клапан рециркуляции отработавших газов — отсоедините электрический разъём от клапана.
5. — ЭК РОГ — отсоедините вакуумные шланги от клапана.
6. — РОГ — открутите большую гайку на конце газовой трубки и немного сдвиньте её, чтобы демонтировать с РОГ (гайка и трубка на изображении не показаны, они находятся снизу узла РОГ * см. примечание ниже об альтернативном способе снятия узла РОГ на шаге 2)
7. — РОГ — отсоедините вакуумный шланг от верхней части узла РОГ
Завершение
Для сборки устройства выполните эти инструкции в обратном порядке, затягивая болты коллектора в порядке, обратном к порядку снятия.
Перевод руководства с ifixit.com
