Замена электронного дроссельного узла Mazda 6 2005 года
Это руководство покажет, как заменить электронный дроссельный узел на Mazda 6 2005 года. Замену электронного дроссельного узла может потребоваться выполнить, если двигатель работает на повышенных или пониженных оборотах холостого хода, автомобиль вибрирует или если в отчёте сканера OBD-II отображаются коды P1120, P1121 или P1122.
Электронный дроссельный узел управляет ускорением и замедлением двигателя по команде педали газа. При неисправности этой детали двигатель работает неправильно.
Перед использованием этого руководства убедитесь в исправности электрического разъёма электронного дроссельного узла; плохой контакт может быть причиной отказа системы. Если горит индикатор проверки двигателя, убедитесь, что коды, считанные сканером OBD-II, — P1120, P1121 или P1122.
На одном из шагов потребуется снять электронный дроссельный узел с впускного коллектора; обязательно закройте вход, чтобы предотвратить попадание посторонних предметов.
Перед началом работы используйте прочные защитные перчатки, чтобы избежать травм. Выключите зажигание, поставьте автомобиль на «паркинг» и включите стояночный тормоз.
Шаг 1

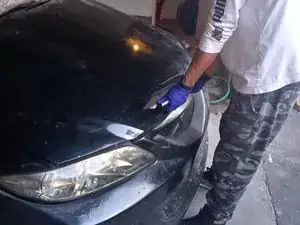

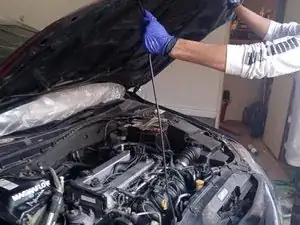

Откройте капот и зафиксируйте его.

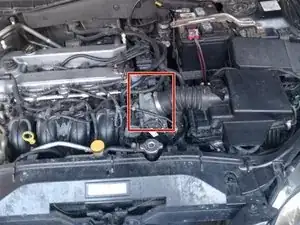

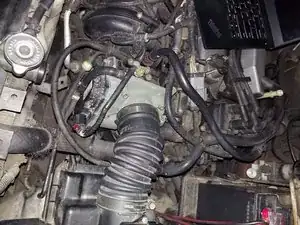

Найдите электронный дроссельный узел.
Шаг 2

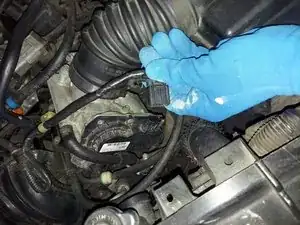

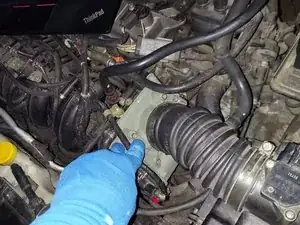

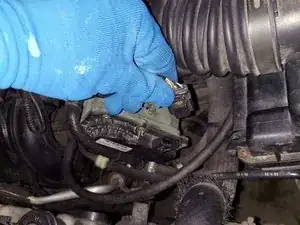

Отключите электрический разъём от электронного дроссельного узла.

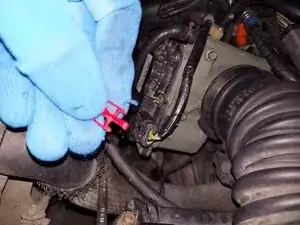

Извлеките предохранительную пластину.
Шаг 3

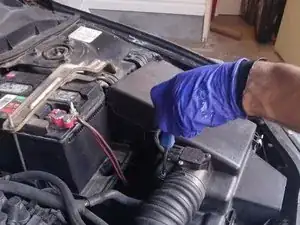

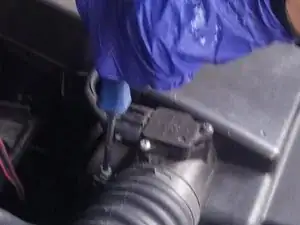

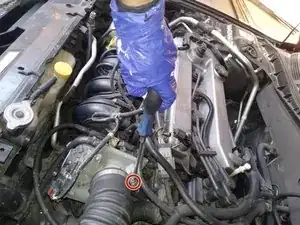

Ослабьте хомут, соединяющий впускной шланг с корпусом воздушного фильтра.
Шаг 4

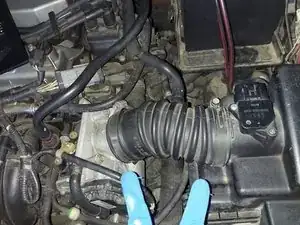

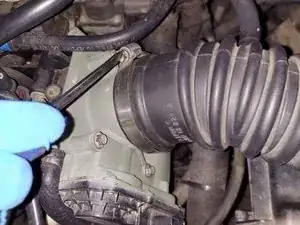

Ослабьте хомут, закрепляющий впускной шланг на электронном дроссельном узле.
Шаг 5

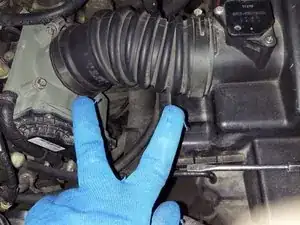

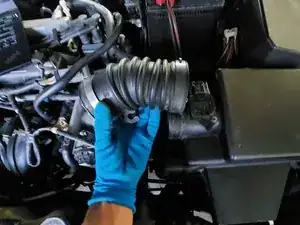

Отсоедините впускной шланг с обеих сторон.
Шаг 6

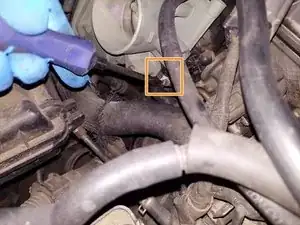

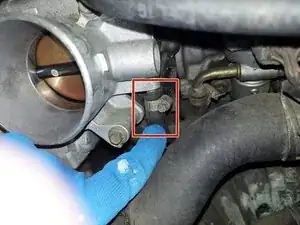

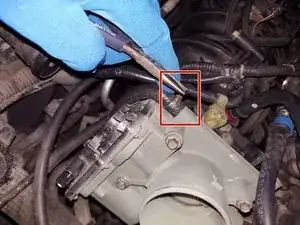

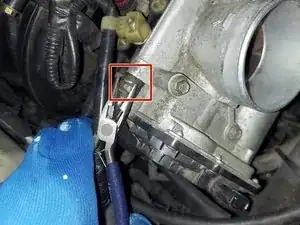

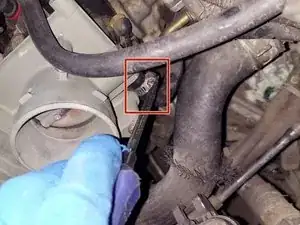

Отсоедините верхний и нижний вакуумные шланги от электронного дроссельного узла с помощью плоскогубцев.
Шаг 7

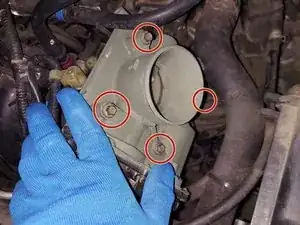

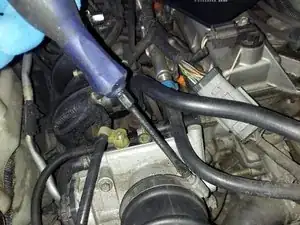

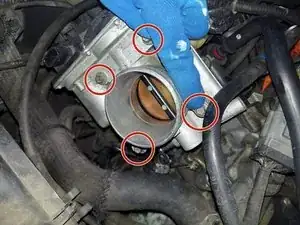

Удалите четыре винта, соединяющие электронный дроссельный узел с впускным коллектором.
Шаг 8

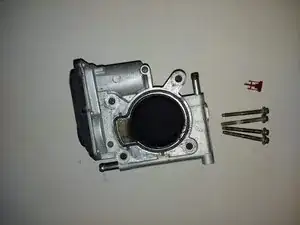

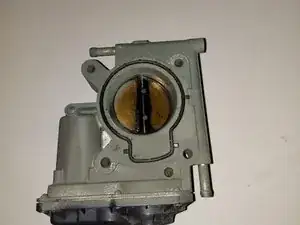

Установите новый электронный дроссельный узел на впускной коллектор.
Шаг 9
Закрутите четыре винта, фиксирующие электронный дроссельный узел на впускном коллекторе.
Шаг 10

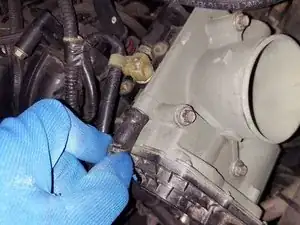

Подсоедините верхний вакуумный шланг.
Подсоедините нижний вакуумный шланг к электронному дроссельному узлу.
Шаг 11
Подсоедините впускной шланг с обеих сторон.
Затяните хомут, фиксирующий впускной шланг на электронном дроссельном узле.
Затяните хомут, фиксирующий впускной шланг на корпусе воздушного фильтра.
Шаг 12

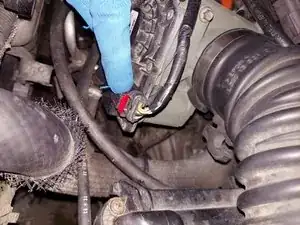

Подключите электрический разъём к электронному дроссельному узлу.
Шаг 13
Замена электронного дроссельного узла завершена.
Перевод руководства с ifixit.com
