Ремонт разъёма Aux
Этот вспомогательный вход требует обнаружения штекера, чтобы быть выбранным на радио. Со временем контакты изнашиваются, в результате чего невозможно выбрать вспомогательный вход независимо от того, подключено устройство или нет. Ремонт заключается в извлечении разъёма и запаивании контактов обнаружения вместе.
Шаг 1

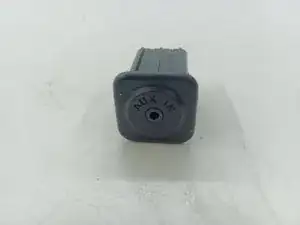

Вспомогательный вход заключён в пластиковый корпус, который необходимо выпрессовать, и он выходит не легко. Подойдёт маленький лопаточный инструмент или плоская отвёртка, но потребуется время, чтобы освободить защёлки по бокам корпуса.
На двух сторонах корпуса есть небольшие защёлки, в нескольких миллиметрах от края с каждой стороны. Металлический лопаточный инструмент оказался наиболее эффективным, так как требуется незначительное изгибание пластика вокруг корпуса.
Шаг 2
Как только пластиковый корпус освобождён, соединение можно снять, нажав вниз центральную защёлку на штекере.
Чтобы извлечь плату, ослабьте внешне видимые защёлки маленьким лопаточным инструментом и вытащите её из корпуса.
Шаг 3
На плате (сверху вниз) будут находиться две крестообразные винта, шесть маленьких точек пайки, одна точка пайки, две точки пайки, четыре точки пайки и две точки пайки. Важна строка с шестью точками пайки.
При расположении крестообразных винтов вверху контакты, которые нужно спаять вместе, — два самых левых контакта. Будьте осторожны, чтобы не замкнуть другие контакты, так как это может повредить вашу стереосистему.
Обязательно протестируйте пайку перед сборкой, подключив плату обратно к автомобилю и проверив её работу.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
