Замена блока объектива Sony Cyber-shot DSC-H20

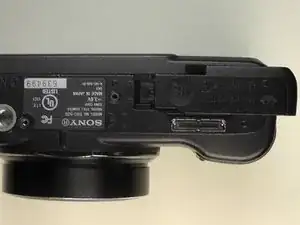

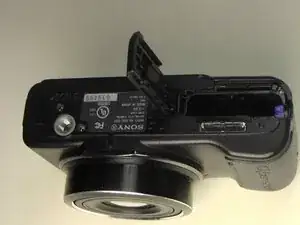

Сдвиньте крышку батарейного отсека и извлеките аккумулятор и карту Memory Stick Duo.

Верните крышку батарейного отсека в закрытое положение.

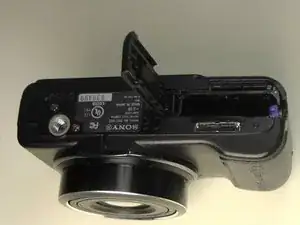

Извлеките все три винта со дна камеры.

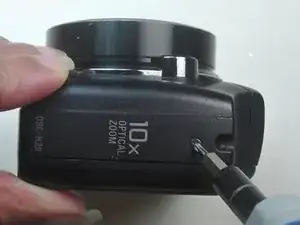

Отверните винты на левой и правой сторонах корпуса камеры.

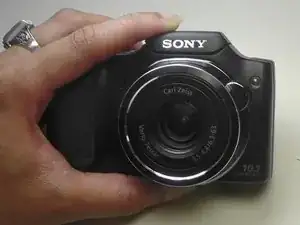

Нажмите на крышку вспышки, чтобы поднять вспышку.

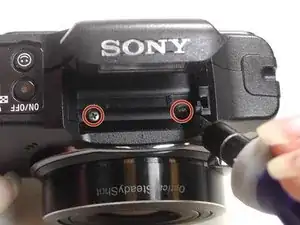

Снимите оба винта, крепящие крышку вспышки к корпусу камеры.

Положите камеру вверх дном так, чтобы порт батареи был направлен вверх и крышка порта была открыта.

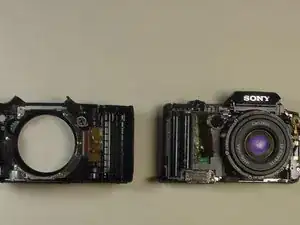

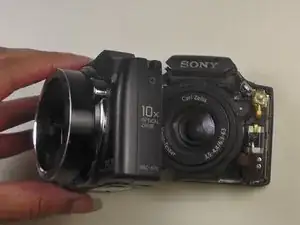

Подденьте переднюю панель камеры пластиковым инструментом для вскрытия и снимите её.

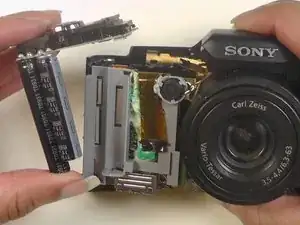

Снимите блок питания затвора.

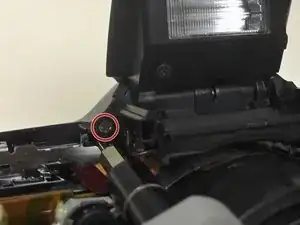

Отверните винт, расположенный в заднем левом углу модуля вспышки.

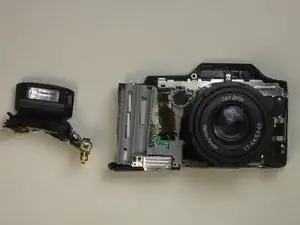

Отложите модуль вспышки в сторону.

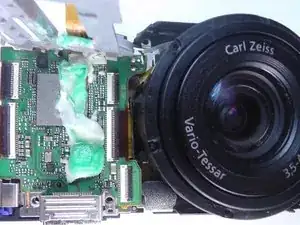

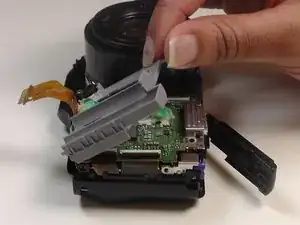

Поднимите серую пластиковую рамку, чтобы обнажить материнскую плату и разъёмы ленточных кабелей.

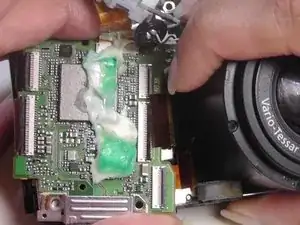

Осторожно откиньте три чёрных защёлки, удерживающие кабели объектива на материнской плате.

Вытащите кабели из разъёмов.

Поднимите объектив вместе с прикреплёнными ленточными кабелями из камеры, чтобы заменить его на новый.
