Замена внутреннего динамика Canon EOS 5D Mark II

Поднимите резиновую крышку, закрывающую разъёмы ввода/вывода.

Используя крестовую отвертку Phillips №000, отверните один 3,4 мм винт.

Этот шаг необратимо удалит все пользовательские настройки.

Элемент питания памяти теперь можно легко сдвинуть с места.

Если вы следуете этому руководству для выполнения жёсткой перезагрузки, теперь нажмите кнопку спуска несколько раз, чтобы полностью разрядить остаточную энергию, затем верните батареи и включите устройство. Вы только что выполнили жёсткую перезагрузку!

Отогните резиновую крышку над портами ввода/вывода, чтобы обнажить две головки винтов.

Снимите оба 5,4 мм винта с помощью крестовой отвертки Phillips №0.

Подденьте пластиковую накладку портов ввода/вывода снизу там, где раньше находилась резервная батарея.

Отверните по одному 6,3 мм винту с каждой стороны видоискателя с помощью крестовой отвертки Phillips №0.

Снимите три 4,8 мм винта на нижней части задней панели с помощью крестовой отвертки Phillips №0.

Отогните резиновое покрытие рядом с диском меню, чтобы получить доступ к винту.

Отверните один 3,4 мм винт с помощью крестовой отвертки Phillips №0.

Задняя панель теперь может легко отвалиться при переворачивании устройства вверх ногами. Обязательно поймайте её, чтобы ленточные кабели данных не порвались и не натянулись.

Снимите каждый ленточный кабель данных с материнской платы, надавив вниз в направлении материнской платы и аккуратно сдвинув большим пальцем вверх по разъёму в месте соединения кабеля с материнской платой. Это поднимет очень маленькую защёлку, фиксирующую кабель.

Задняя панель теперь отделена от остальной части устройства.

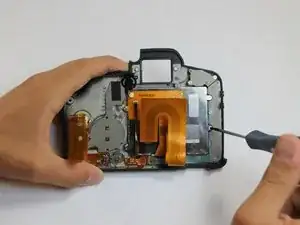

Отверните каждый 3,4 мм винт, удерживающий ЖК-экран, с помощью крестовой отвертки Phillips №0.

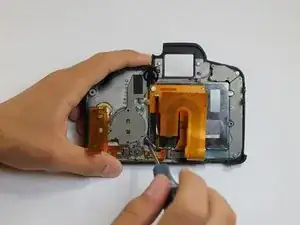

Возьмитесь за провод, подключающий динамик к ленточному кабелю данных, и вытащите его.

ЖК-экран теперь свободен от задней панели.

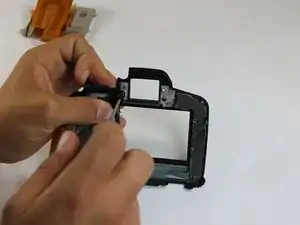

Отверните один 4,8 мм винт с помощью крестовой отвертки Phillips №0.

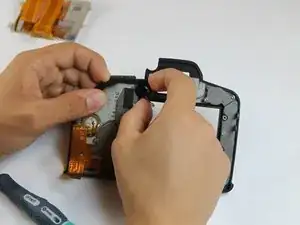

Снимите динамик: крепко удерживая верхнюю часть динамика, потяните вниз в направлении нижней части задней панели, одновременно вращая верхнюю часть динамика вверх, отводя её от задней панели. Это позволит динамику выйти из точки поворота.
