Замена кнопки спуска затвора Canon EOS 40D
Если кнопка спуска затвора на вашей камере Canon EOS 40D заедает или работает неправильно, используйте это руководство, чтобы заменить кнопку спуска затвора.
Рабочая кнопка спуска затвора необходима любому фотографу для съёмки. Со временем кнопка спуска затвора может быть повреждена или сломана. Если вы заметили, что кнопка заедает или не работает, рассмотрите возможность её замены для оптимальной работы вашей Canon EOS 40D.
Перед использованием этого руководства проверьте кнопку спуска затвора на наличие застрявших загрязнений. Кнопки спуска затвора часто заедают из‑за пыли и жира, попавших внутрь. Простая чистка часто решает проблему без необходимости замены кнопки.
Для выполнения замены требуется разобрать переднюю, заднюю и верхнюю облицовку камеры, чтобы получить доступ к кнопке спуска затвора.
Шаг 1
Найдите крышку отсека батареи на дне камеры под кнопкой спуска затвора.
Шаг 2
Найдите обозначенную стрелку на крышке отсека батареи с надписью "BATT. OPEN". Сдвиньте рычажок в направлении стрелки и одновременно поднимите, чтобы освободить защёлку.
Шаг 3
Отпустите рычажок и полностью откройте крышку отсека батареи.
Извлеките батарею.
Шаг 4

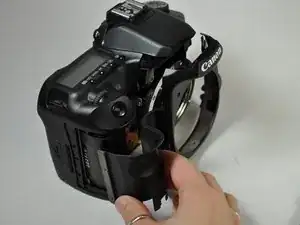

Снимите материал рукояти с корпуса камеры, обнажив винты.
Шаг 5
Снимите резиновый окуляр, сдвинув его вверх.
Шаг 6

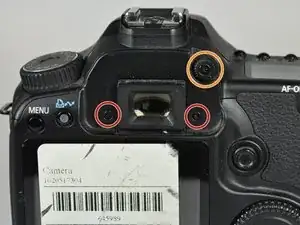

Удалите три винта Phillips #000 длиной 5.0 мм.
Удалите один винт Phillips #000 длиной 12.0 мм.
Шаг 7

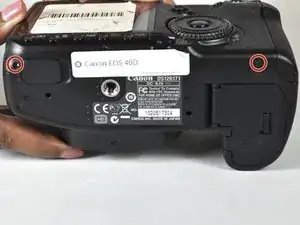

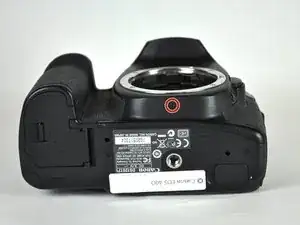

Удалите два винта Phillips #000 длиной 3.0 мм на дне камеры.
Шаг 8

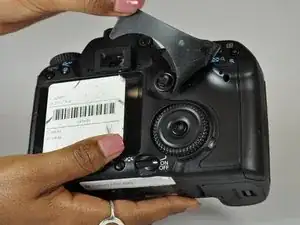

Снимите боковую крышку с помощью пластикового инструмента для вскрытия или руками.

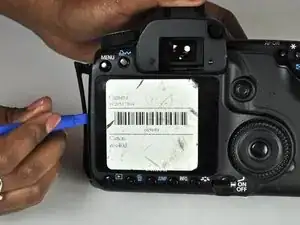

Используйте пластиковый инструмент для вскрытия, чтобы осторожно начать поддевать заднюю крышку от остальной части камеры.
Шаг 9

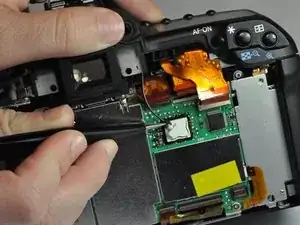

Используйте наконечник лопатки, чтобы отсоединить ZIF‑разъём на левой стороне камеры.
Лента на этом устройстве была порвана в процессе снятия задней крышки, поэтому фотографии этого шага отсутствуют.
Отсоедините лентовый кабель, фиксирующий заднюю крышку к плате.
Отделите заднюю крышку от камеры.
Шаг 10

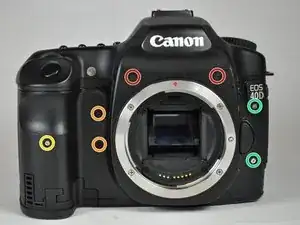

Удалите пять винтов Phillips #000 длиной 3.0 мм.
Удалите два винта Phillips #000 длиной 5.0 мм.
Удалите один винт Phillips #000 длиной 3.0 мм.
Удалите два винта Phillips #000 длиной 5.0 мм.
Шаг 11
Снимите крышку.
Шаг 12

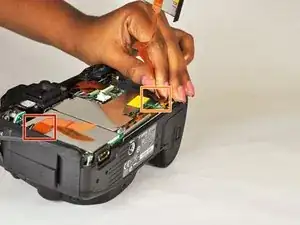

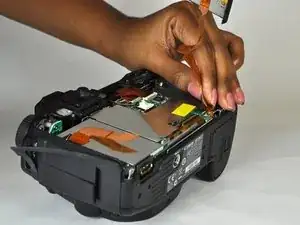

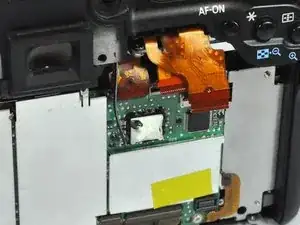

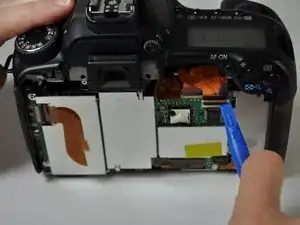

Используйте пластиковый инструмент для вскрытия, чтобы поднять чёрный фиксирующий язычок на ZIF‑разъёме.
Освободите лентовые кабели из разъёмов.
Шаг 13

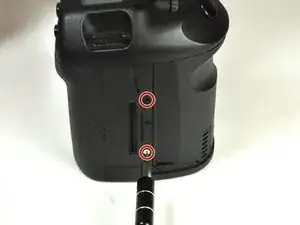

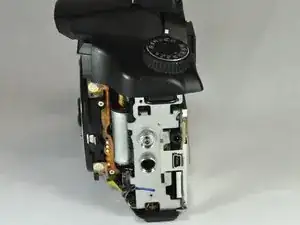

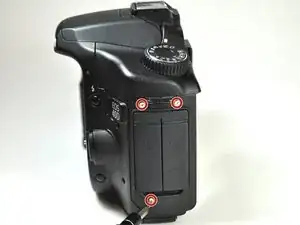

Снимите боковую панель, открутив три винта JIS #000 длиной 5 мм.
Шаг 14

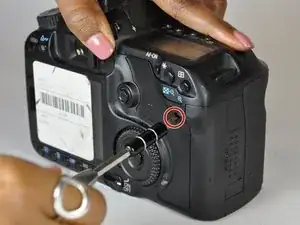

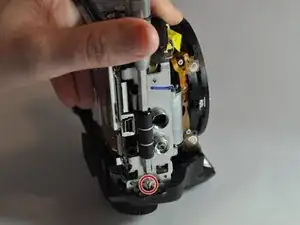

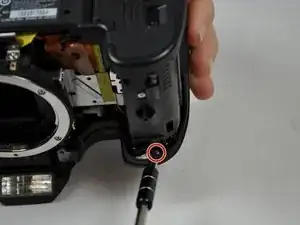

Удалите два винта 5 мм, расположенные под колёсиком и под кнопкой спуска затвора, используя отвёртку JIS #000.
Шаг 15

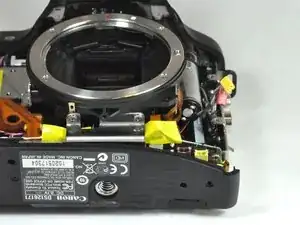

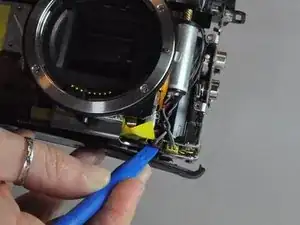

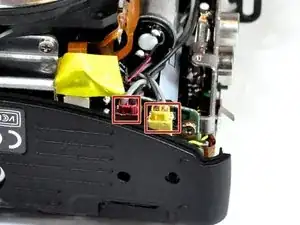

Снимите красную и жёлтую заглушки из их разъёмов с помощью пластикового инструмента для вскрытия.
Установите наконечник инструмента под приподнятую пластиковую полоску, затем нажмите вверх.
Шаг 16
Снимите кабель, идущий от верхней части камеры к чёрно‑белому блоку.
Используйте пинцет прецизионный, чтобы проткнуть резиновое покрытие и создать путь для выхода провода.
Отсоедините провод, сдвинув его из резины.
Шаг 17

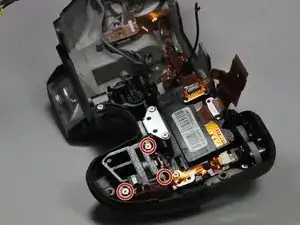

Используйте отвёртку Phillips #000, чтобы удалить два винта 5.0 мм и один винт 7.0 мм.
Обратите внимание, что один из винтов вкручен сбоку.
Шаг 18

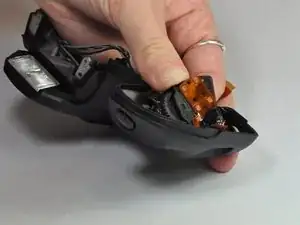

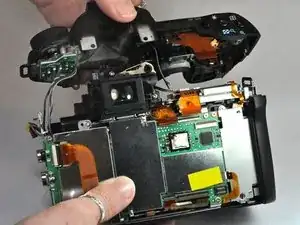

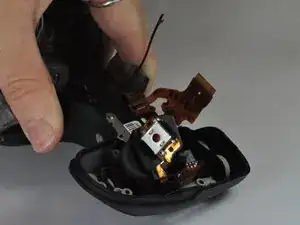

Когда винты сняты, покачайте деталь в гнезде и переверните её, обнажив кнопку спуска затвора.

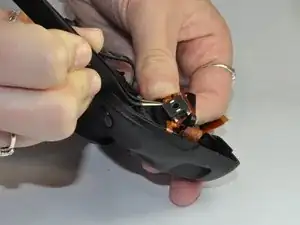

Используйте пинцет, чтобы отделить деталь от ленты, к которой она приклеена.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
