Замена передней панели Canon EOS 5D Mark II

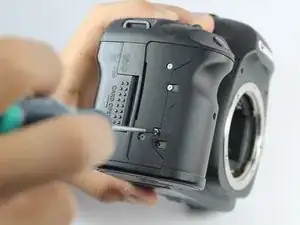

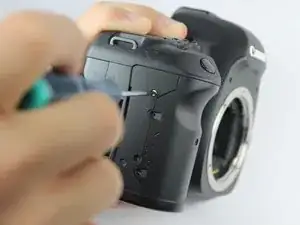

Удалите оба винта длиной 5,4 мм крестовой отверткой Phillips #0.

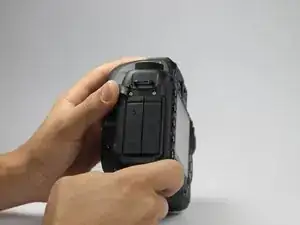

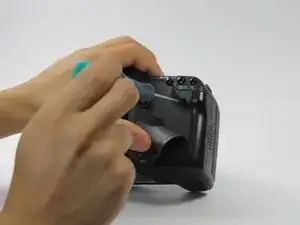

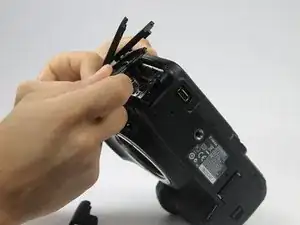

Поднимите пластиковую крышку портов ввода/вывода снизу, там, где раньше располагалась резервная батарея.

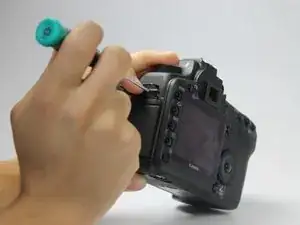

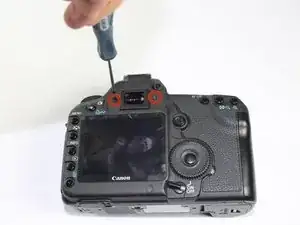

Удалите по одному винту длиной 6,3 мм по обеим сторонам видоискателя крестовой отверткой Phillips #0.

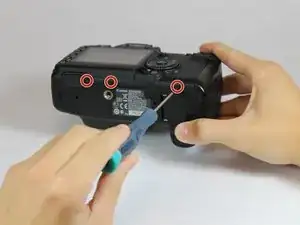

Удалите три винта длиной 4,8 мм на нижней части задней панели крестовой отверткой Phillips #0.

Отогните резиновую накладку рядом с диском меню, чтобы получить доступ к винту.

Удалите один винт длиной 3,4 мм крестовой отверткой Phillips #0.

Задняя панель теперь легко отойдет при переворачивании устройства вверх дном. Обязательно поймайте её, чтобы шлейфы данных не порвались и не натянулись.

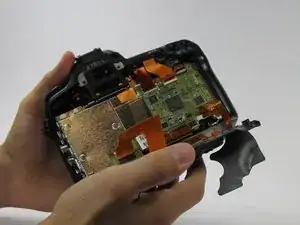

Снимите каждый шлейф данных с материнской платы, прижимая защёлку к плате и аккуратно скользя большим пальцем вверх по разъему, где шлейф соединяется с платой. Это поднимет очень маленькую защёлку, фиксирующую шлейф.

Задняя панель теперь отделена от остальной части устройства.

Пинцетом вытяните провод, соединяющий переднюю панель с материнской платой.

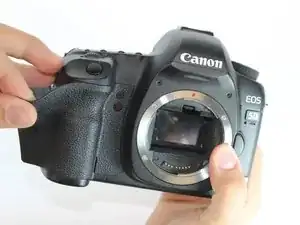

Снимите резиновую накладку на передней панели, чтобы получить доступ к винтам под ней.

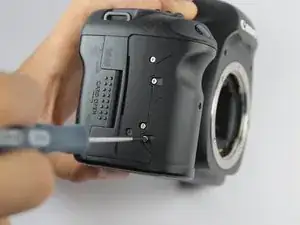

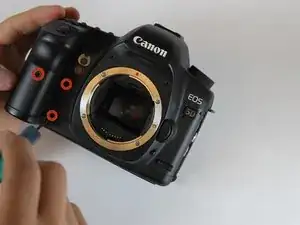

Удалите три винта длиной 4,9 мм каждый крестовой отверткой Phillips #0.

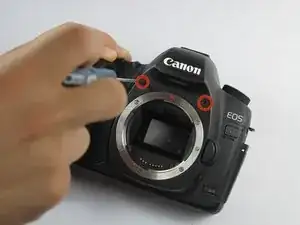

Удалите два винта длиной 4,8 мм над тем местом, где находится объектив, крестовой отверткой Phillips #0.

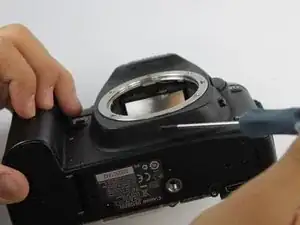

Удалите один винт под тем местом, где находится объектив, крестовой отверткой Phillips #0.

Удалите четыре винта длиной 3,0 мм рядом с кардридером крестовой отверткой Phillips #0.

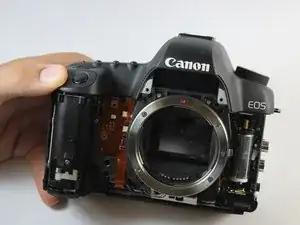

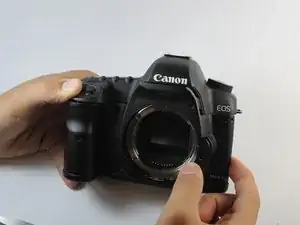

Снимите переднюю панель, поднимая вверх с правой стороны, где раньше располагались порты ввода/вывода.
