Замена кнопок меню/управления Samsung WB350F

Снимите ремешок для запястья.

Если возникают трудности, используйте пластиковую лопатку. Если у Вас нет пластиковой лопатки, можно также использовать ручку или карандаш.

Отвинтите пять винтов 3.2 мм крестовой отвёрткой Phillips #000.

На дне находится один серебристый винт и по два чёрных винта с каждой стороны.

Храните винты вместе для удобства при последующей сборке.

Откройте корпус камеры с помощью пластиковой лопатки для вскрытия.

Начните с каждого конца, вставляя инструмент в зазор и поддевая корпус, чтобы отщёлкнуть панели. Затем переходите к длинным сторонам (верх и низ).

Если у Вас нет инструментов для вскрытия из пластика, в качестве подручного средства можно использовать любую плоскую пластиковую карточку, например старую подарочную карту.

Снимите пластиковый корпус, оголив внутренние компоненты камеры.

Используя крестовую отвёртку Phillips #000, отвинтите один винт 3.2 мм над панелью кнопок меню.

Затем отвинтите два винта 3.2 мм крестовой отвёрткой Phillips #000 слева от панели кнопок меню.

Сдвиньте панель кнопок меню вправо вместе с экраном.

Будьте осторожны, так как оба элемента подключены к камере лентой (шлейфом).

Отвинтите ещё два винта 3.2 мм на серебристой панели, используя крестовую отвёртку Phillips #000.

Снимите серебристую панель.

Переверните экран назад.

С помощью пластиковой лопатки отогните чёрную держательную пластину, фиксирующую больший шлейф.

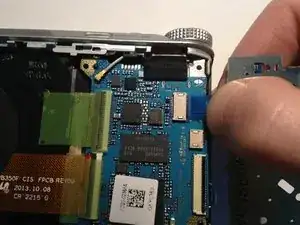

Аккуратно отсоедините оба шлейфа, осторожно потянув по одному за раз.

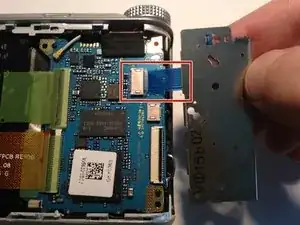

Тонкий шлейф не закреплён разъёмом, его можно вытащить, потянув прямо.

Обязательно тяните аккуратно, чтобы не повредить ни один из шлейфов.

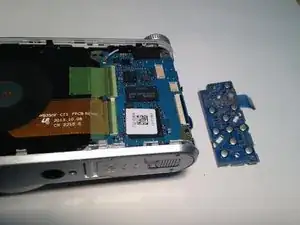

Осторожно потяните за шлейф, чтобы извлечь панель кнопок меню/управления.

Шлейф не закреплён разъёмом, его можно вытащить, потянув прямо.
