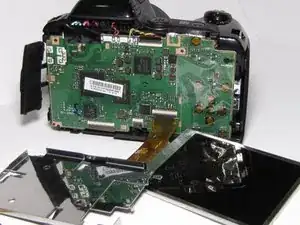

Замена дисплея Nikon Coolpix L340

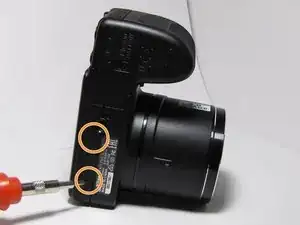

Удалите два винта Philips #000 длиной 5 мм с левой стороны камеры, расположенные на стороне, где вставляются аккумуляторы.

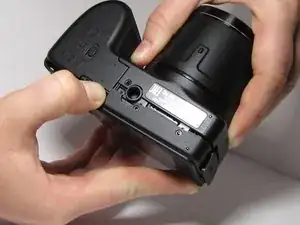

Удалите два винта Philips #000 длиной 5 мм на дне камеры.

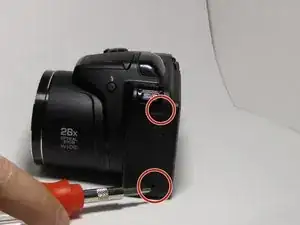

Удалите два винта Philips #000 длиной 5 мм с левой стороны камеры, расположенные рядом с кнопкой питания.

После удаления всех шести винтов вы сможете снять пластиковую крышку, которая удерживает кнопки и фиксирует LCD-дисплей на месте.

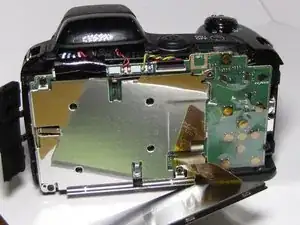

После снятия задней крышки вы сможете получить доступ к креплению, которое удерживает LCD-дисплей.

Обратите внимание, что LCD-дисплей подключен к материнской плате через очень хрупкий элемент цепи, будьте осторожны при удалении старого и установке нового LCD-дисплея, чтобы ничего не повредить.

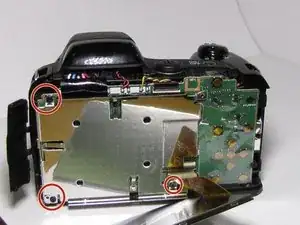

Чтобы добраться до материнской платы и отключить старый LCD-дисплей, необходимо удалить три винта Philips #000 длиной 5 мм, которые соединяют крепление с материнской платой.

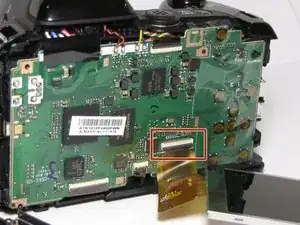

Для снятия старого LCD-дисплея с материнской платы на ней находится светло-белая лента, которую нужно поднять, а тонкий черный разъем ZIF (Zero Insertion Force) необходимо поднять, чтобы провод, подключенный к LCD-дисплею, можно было извлечь.

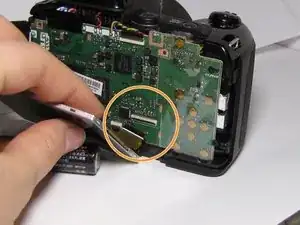

Аккуратно отсоедините LCD-дисплей с помощью пинцета или пальцев.
