Замена объектива Flip Video

Выключите устройство и извлеките батарейки.

Удалите металлическую наклейку под ЖК-экраном лопаткой.

Для отрыва приклеенной наклейки может потребоваться значительная сила.

Снимите 4 серых заглушки винтов лопаткой. Они закрывают головки винтов и защищают от грязи и загрязнений.

Выверните 5 винтов длиной 10 мм крестовой отверткой #00. Они соединяют заднюю часть корпуса с передней частью корпуса.

Откройте дверцу батарейного отсека. Это можно сделать, слегка нажав и сдвинув батарею вниз.

Используйте лопатку, чтобы отделить половины корпуса.

Лопатку необходимо вставить между половинами корпуса, чтобы поддеть кромки.

Медленно обойдите по периметру, чтобы разделить половины.

Выверните 3 винта длиной 5 мм, крепящие плату к передней части корпуса, крестовой отверткой #00.

Медленно поднимите левую сторону платы.

Не пытайтесь полностью извлечь плату пока что. Она все еще подключена к устройству.

Отключите кабель разъема USB от задней стороны платы.

Выньте контактные пружины батареи.

Контактные пружины батареи

Паз, где находились контактные пружины батареи

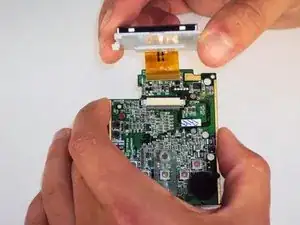

Держите ЖК-экран отверстием от себя и выкрутите 2 бронзовых винта длиной 3 мм, крепящих ЖК-экран, крестовой отверткой #00.

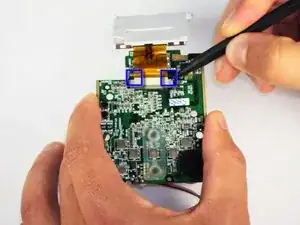

Переверните плату и разблокируйте два черных язычка на разъеме ленточного кабеля, сдвинув их вверх.

Аккуратно вытяните ленточный кабель.

Если ленточный кабель не выходит легко, возможно, вы не полностью разблокировали разъем на предыдущем шаге.

ЖК-экран теперь снят и может быть заменен.

Переверните плату так, чтобы разъем ленточного кабеля был сверху.

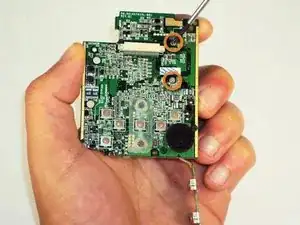

Выверните 2 винта из нержавеющей стали длиной 3 мм, крепящие объектив к плате, крестовой отверткой #00.

Объектив теперь можно снять и заменить.
