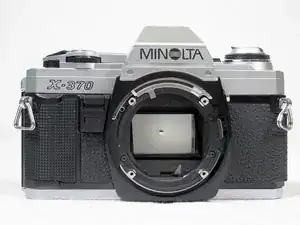

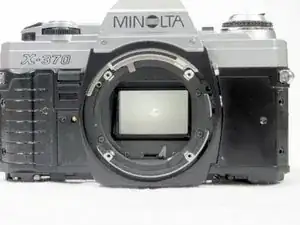

Удаление держателя объектива Minolta X-370

Переверните камеру так, чтобы дно было направлено к вам.

Возьмите запасную монету и открутите крышку от батареи.

Извлеките батареи, убедившись, что запомнили их правильное расположение.

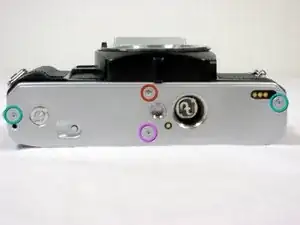

Удалите два винта по 4,8 мм.

Удалите один винт по 3,4 мм.

Удалите один винт по 2,65 мм.

Снимите заднюю крышку.

Удалите три винта по 3,5 мм.

Удалите два винта по 3,8 мм.

Удалите один винт по 6,35 мм.

Удалите один винт по 4 мм. Снимите диск.

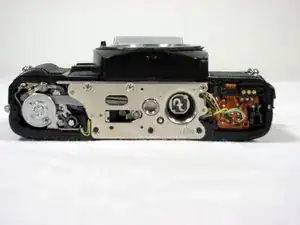

Удалите один винт по 5,11 мм.

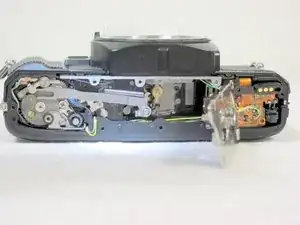

Поднимите серебристую металлическую деталь.

Обратите внимание, что некоторые внутренние детали могут оторваться в процессе.

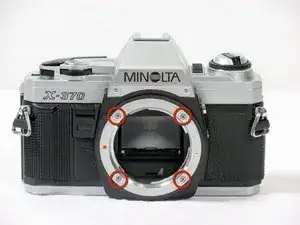

Удалите четыре винта по 4,45 мм и снимите кольцо выравнивания.

Удалите внутреннее металлическое кольцо и черное пластиковое кольцо. Обратите внимание на расположение пружины.

Обратите внимание на выравнивание внутреннего металлического кольца и черного пластикового кольца.

Удалите два черных ограничителя.

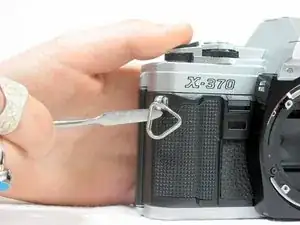

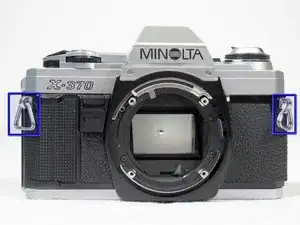

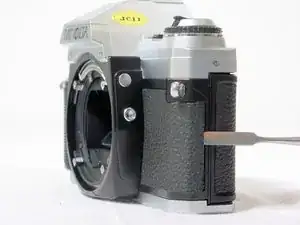

Используя металлическую лопатку, удалите два треугольных крючка.

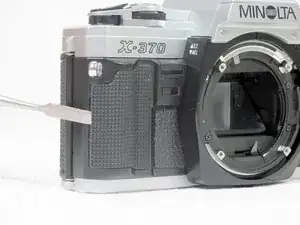

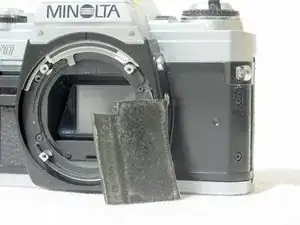

Используя металлическую лопатку, снимите правую кожаную накладку.

Будьте осторожны, чтобы не порвать накладку, потому что вам нужно будет использовать ее снова.

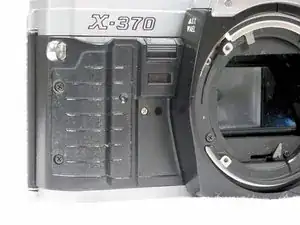

Используя металлическую лопатку, удалите как накладку с захватом, так и левую кожаную накладку.

Будьте осторожны, чтобы не порвать накладки, потому что вам нужно будет использовать их снова.

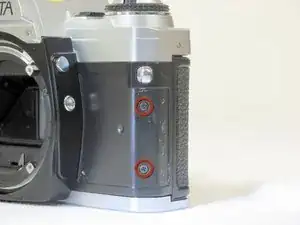

Удалите два винта по 5,3 мм.

Удалите два винта по 5,3 мм.

Удалите один винт по 2,35 мм.

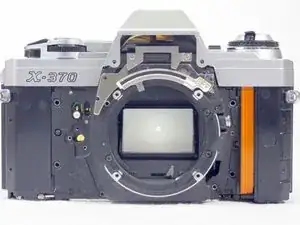

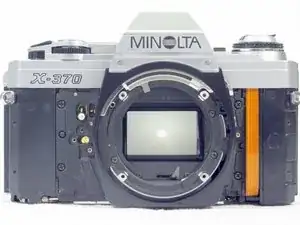

Удалите пластиковые накладки слева и справа.

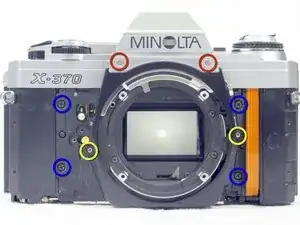

Удалите два винта по 6,65 мм.

Удалите два винта по 2,93 мм.

Удалите четыре винта по 5,3 мм.

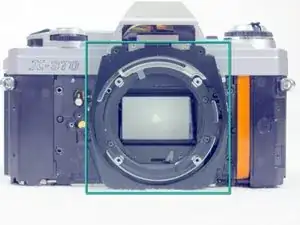

Удалите черный пластиковый держатель объектива.
