Замена объектива Nikon Coolpix S200

Доставайте свои DSLR-камеры из 90-х — мода на фотографии «винтажного» вида вновь в тренде!

Следуйте данному руководству, чтобы снять и заменить вышедший из строя или повреждённый объектив вашей камеры Nikon Coolpix S200.

Со временем объектив может потребовать замены из-за естественного износа. Распространённой неисправностью таких компактных камер является заклинивание объектива, вызванное проникновением влаги и пыли. Эта проблема может привести к дальнейшему повреждению внутренней системы камеры.

На шаге 9 вы будете работать с заряженным элементом цилиндрической формы камеры. Будьте осторожны — существует риск получения незначительного электрического удара при разборке внутренней системы камеры. Чтобы избежать электрического удара, надевайте латексную или резиновую перчатку во время выполнения работы. В ходе всей инструкции вы будете работать с мелкими винтами: настоятельно рекомендуется использовать магнитные полоски для удобной организации.

Шаг 1

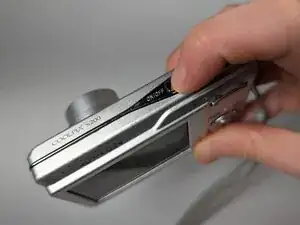

Нажмите кнопку включения, чтобы активировать питание камеры и объектив.

Поверните камеру так, чтобы дно было направлено вверх, а отсек батареи — к вам.

Сдвиньте в сторону крышку отсека батарей, двигая её в сторону объектива.

Шаг 2

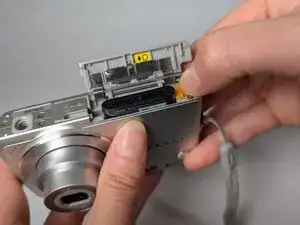

Осторожно сдвиньте оранжевую планку немного в сторону от батарейки, чтобы разблокировать и извлечь её.

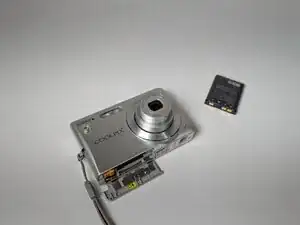

Извлеките батарейку большим и указательным пальцами, закройте крышку и отложите батарейку в сторону.

Теперь питание отключено, при этом объектив остаётся «включённым».

Шаг 3

Объектив зафиксирован — теперь можно снимать корпус.

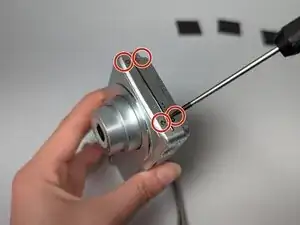

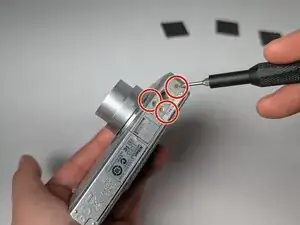

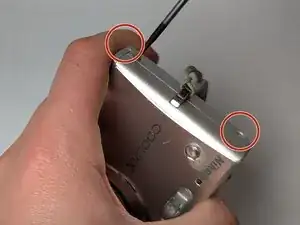

Используя крестовую отвёртку №00, выкрутите винты длиной 2,8 мм, расположенные на дне и боковых сторонах камеры.

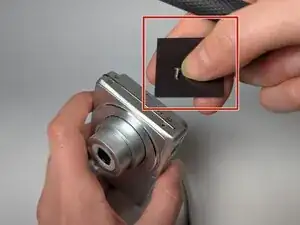

Помещайте винты на магнит во время работы, чтобы не потерять их

Шаг 4

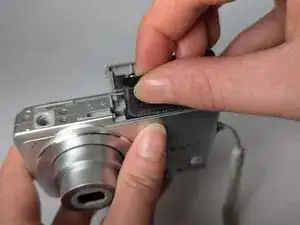

Откройте крышку отсека батарейки и карт памяти снова.

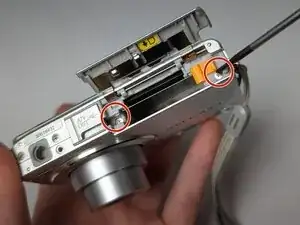

Используя крестовую отвёртку №00, выкрутите винты длиной 3 мм рядом с жёлтой планкой.

Снова поверните камеру, чтобы открыть последнюю сторону с кисточкой.

Выкрутите винты длиной 3 мм и поместите их на магнитные полоски.

Шаг 5

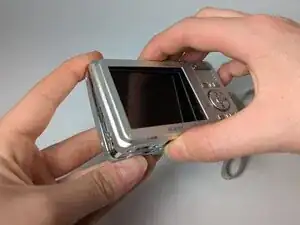

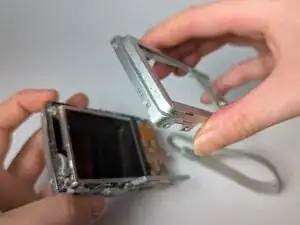

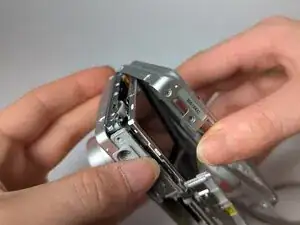

Задняя пластиковая панель достаточно ослаблена и может быть снята.

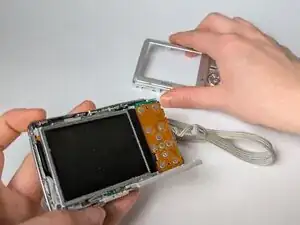

Осторожно поднимите панель и отложите в сторону.

Шаг 6

Аккуратно приподнимите экран руками.

Шаг 7

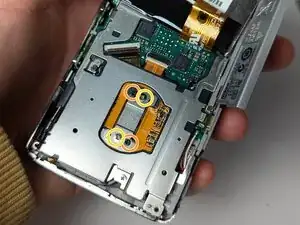

Выкрутите два винта длиной 4 мм по углам и один с левой стороны.

Выкрутите два чёрных винта длиной 4 мм в центре.

Выкрутите два серебристых винта длиной 3 мм в центре.

Помещайте отдельные винты на магнитные полоски.

Шаг 8

Опустите экран обратно, чтобы работать с оранжевой платой.

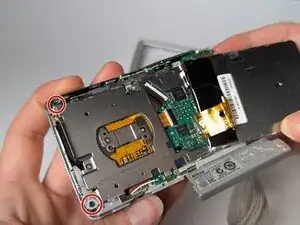

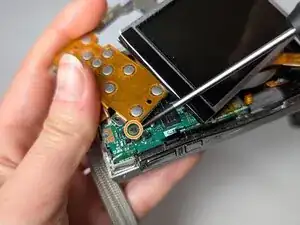

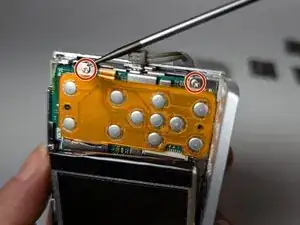

Выкрутите два винта длиной 3 мм.

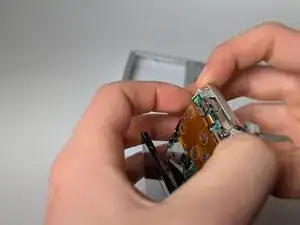

Осторожно приподнимите оранжевую плату, сохранив все соединённые ленты.

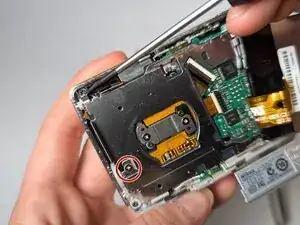

Под оранжевой платой выкрутите винт длиной 3 мм с зелёной платы.

Шаг 9

При работе с вспышкой существует риск получения электрического удара. Тонкий чёрный цилиндр, прикреплённый к верхней раме камеры, — это заряженный аккумулятор вспышки. Используйте резиновые перчатки, чтобы избежать незначительных травм.

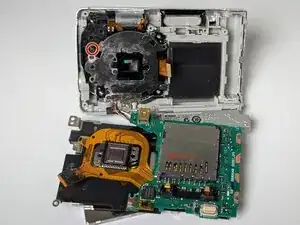

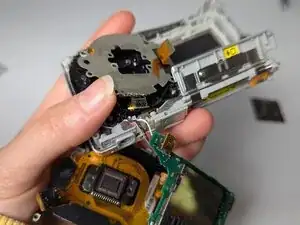

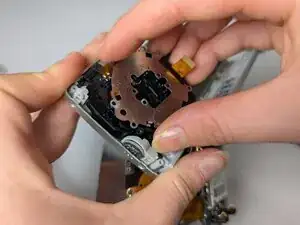

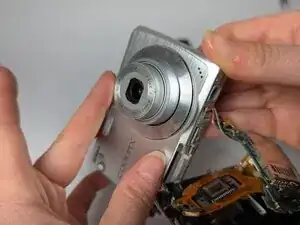

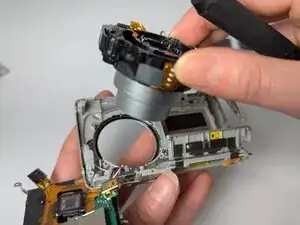

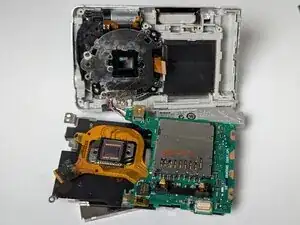

Действуя с осторожностью и небольшим усилием, разделите камеру на три части: основной корпус с объективом, плату с экраном и деталь вспышки (на втором изображении).

Основная лента, подключённая к объективу, может отсоединиться в процессе разделения. Если этого не произойдёт, вы должны отключить её заранее, иначе детали останутся соединёнными.
