Замена переднего объектива Canon PowerShot A460

Сдвиньте переключатель на крышке батарейного отсека с маркировкой "CARD/BATT. OPEN." вправо.

Удерживая переключатель, потяните крышку вниз, чтобы она отщелкнулась и открылась.

Наклоните камеру слегка, чтобы батарейки выпали.

Нажмите на карту памяти и отпустите её, чтобы извлечь.

Открутите винт Phillips #00 длиной 5 мм на нижней части камеры.

Держите винты разного размера разнесёнными, чтобы облегчить сборку камеры.

Открутите три винта Phillips #00 длиной 2 мм, расположенные на нижней части камеры.

Снимите винт Phillips #00 длиной 4 мм, расположенный на левой стороне камеры, если экран обращён к Вам.

Вытащите винт Phillips #00 длиной 4 мм под резиновой заглушкой на правом торце камеры.

Снимите вторую крышку батарейного отсека на нижней части камеры.

Извлеките серебряную батарейку из камеры.

Открутите винт Phillips #00 длиной 4 мм внутри откидной крышки, скрывающей слоты для батареи и карты памяти.

Снимите светло-серый пластиковый элемент.

Снимите пластиковую часть крышки батарейного отсека. Металлическая часть останется прикреплена.

Слегка потяните по обеим сторонам корпуса камеры. Он должен ослабнуть и разойтись.

Если он не разойдётся сразу, приложите немного больше усилия.

Не сдавайтесь!

Снимите заднюю панель корпуса, потянув её сверху.

Будьте осторожны при снятии корпуса. Снизу камеры к задней панели прикреплён хрупкий золотой шлейф.

Снимите винт Phillips #00 длиной 4 мм, находящийся над шлейфом.

Аккуратно отклейте синюю ленту на верхней части ЖК-экрана.

Снимите винт Phillips #00 длиной 4 мм, ранее скрытый синей лентой.

Осторожно приподнимите ЖК-экран с передней панели, потянув за язычок на боковой стороне камеры.

С помощью лопатки поднимите серые защёлки, чтобы освободить шлейф для выдвижения.

Поскольку защёлки подняты, шлейф теперь должен легко выскользнуть.

Будьте осторожны, не деформируйте шлейф.

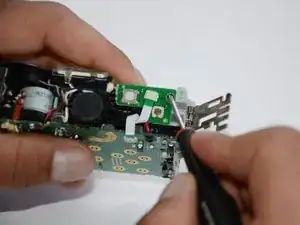

Снимите винт Phillips #00 длиной 5 мм, расположенный над маленькой чёрной деталью с правой стороны материнской платы.

Снимите винт Phillips #00 длиной 4 мм внизу чёрной детали.

Отсоедините чёрную деталь, которую фиксировали эти винты.

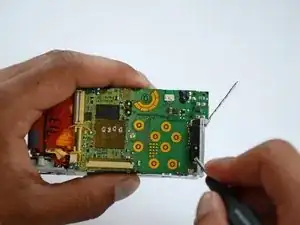

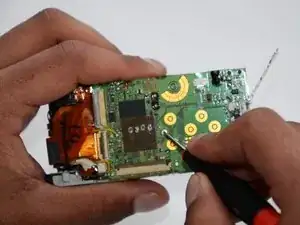

Снимите винт Phillips #00 длиной 5 мм в середине материнской платы.

Снимите винт Phillips #00 длиной 5 мм, который держит металлическую деталь на нижней части камеры.

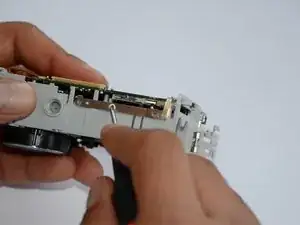

Снимите винт Phillips #00 длиной 5 мм, расположенный на верхней части камеры.

Снимите винт Phillips #00 длиной 2 мм, расположенный в крайнем левом углу материнской платы.

Будьте осторожны, чтобы не повредить соседние множественные оранжевые шлейфы.

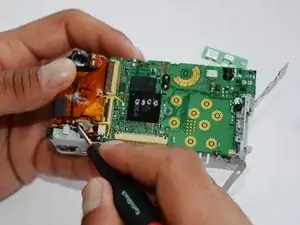

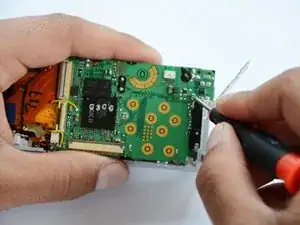

Снимите винт Phillips #00 длиной 5 мм вблизи нижнего левого угла материнской платы.

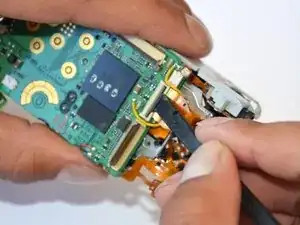

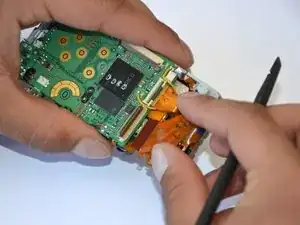

С помощью лопатки разблокируйте фиксатор, удерживающий нижний оранжевый шлейф.

После разблокировки выдвиньте шлейф.

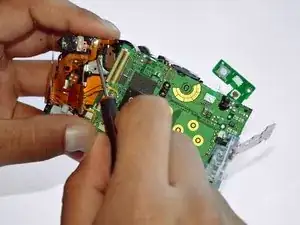

С помощью лопатки разблокируйте фиксатор, удерживающий верхний оранжевый шлейф.

После разблокировки выдвиньте шлейф.

Осталось лишь выпаять несколько оставшихся проводов. После этого материнская плата будет готова к замене!

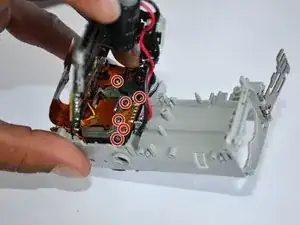

Удалите шесть винтов Phillips #00 длиной 2 мм, которые расположены под материнской платой.

Удалите винт Phillips #00 длиной 4 мм, который находится под теперь отключённой верхней оранжевой лентой.

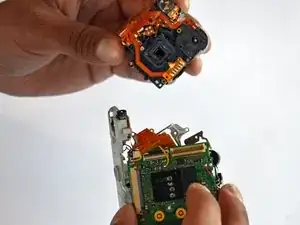

Деталь объектива теперь можно извлечь из камеры.

Удалите винт Phillips #00 длиной 5 мм на задней части детали объектива.

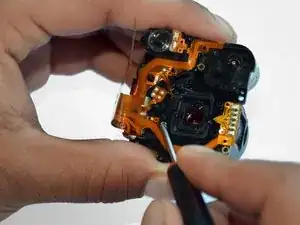

Удалите винт Phillips #00 длиной 2 мм в нижней части детали объектива.

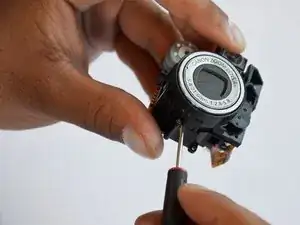

Удалите два винта Phillips #00 длиной 2 мм в верхней части детали объектива.

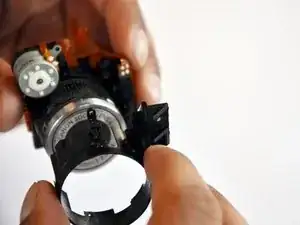

Осторожно сдвиньте чёрную деталь, окружающую объектив. Объектив теперь разобран!
