Замена динамиков Canon ZR70MC
Это руководство шаг за шагом покажет, как заменить динамики Canon ZR70MC, которые управляют всем звуком, исходящим от видеокамеры. Это необходимо, поскольку позволит получить доступ к компоненту динамиков и поможет при их замене в будущем. Во время выполнения этого руководства обращайтесь с устройством аккуратно и храните детали в отведённых местах.
Шаг 1
Открутите винт 3,35 мм.
Шаг 2
Поверните ZR70MC так, чтобы была видна нижняя часть видеокамеры.
Открутите винт 3,35 мм, расположенный в верхней левой части камеры.
Шаг 3
Поверните камеру на бок и снимите крышку для входов аудио. За крышкой находится винт 2,65 мм.
Снимите винт 2,65 мм.
Шаг 4
Снимите крышку, расположенную на передней части видеокамеры, потянув за нижнюю канавку.
Найдите и снимите два винта 3,35 мм.
Шаг 5
Поверните видеокамеру так, чтобы низ был наверху, и откройте отсек кассеты с лентой.
Под панелью кассеты с лентой на передней левой стороне видеокамеры находится один винт 3,35 мм. Удалите этот винт.
Шаг 6

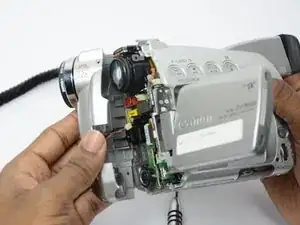

Теперь, когда все винты удалены, снимите переднюю панель, аккуратно потянув за неё.
Динамик будет подключён к основному блоку проводом. Будьте осторожны, чтобы не повредить этот провод.
Шаг 7

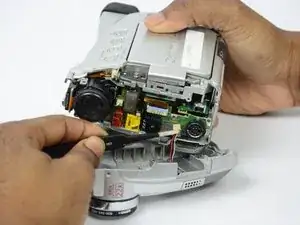

Используйте пинцет, чтобы аккуратно вытащить провод динамика из основного блока видеокамеры.
Полностью отведите переднюю панель от основного блока видеокамеры.
Шаг 8

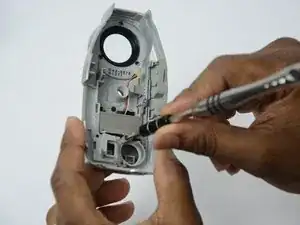

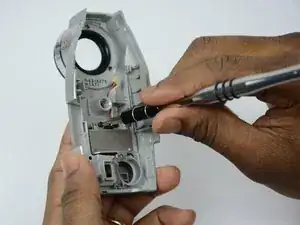

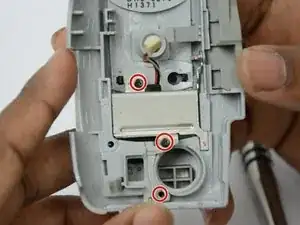

Возьмите переднюю панель и снимите три винта 2,75 мм с металлической пластины.
Шаг 9

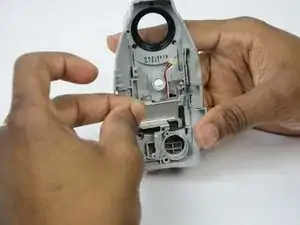

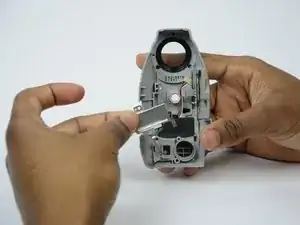

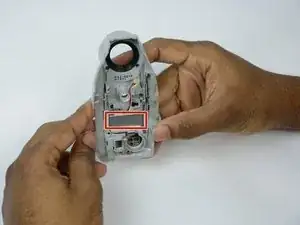

Снимите металлическую пластину. Эта пластина защищает чёрный держатель динамика.
Шаг 10

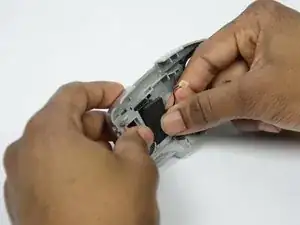

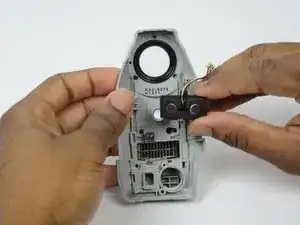

Снимите чёрный держатель динамика с передней панели. Он удерживает отдельные динамики.
Шаг 11

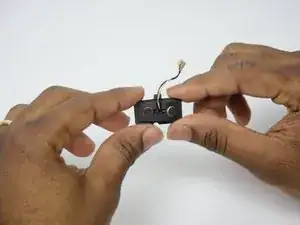

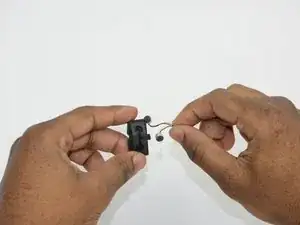

Извлеките отдельные динамики из чёрного держателя.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
