Замена передней камеры Rexing V1P Plus
Если видео с передней камеры Rexing V1P Plus не записывается или не отображается на экране, передняя камера устройства может быть повреждена или неисправна. В этом руководстве показано, как извлечь и заменить переднюю камеру.
Шаг 1

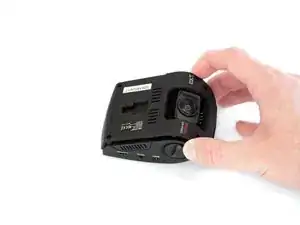

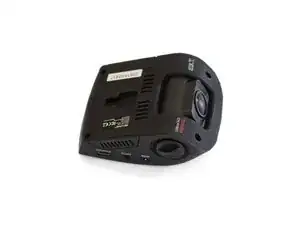

Начните с того, что расположите устройство экраном ЖК дисплея вниз.

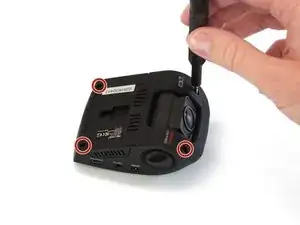

Снимите четыре винта длиной 6 мм, расположенные на задней стороне устройства, используя отвертку Phillips #00.
Шаг 2

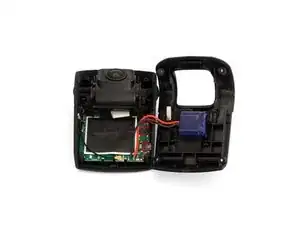

Снимите заднюю крышку устройства и отложите ее в сторону.

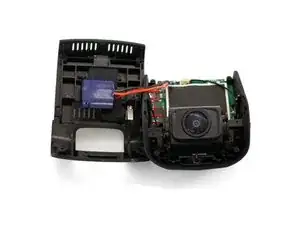

Поверните устройство на 180 градусов так, чтобы камера была направлена на Вас.
Шаг 3

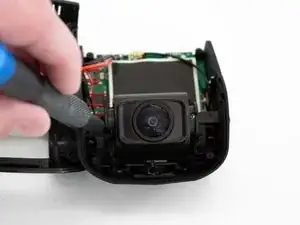

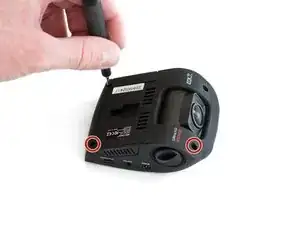

Снимите два винта длиной 5 мм рядом с объективом, используя отвертку Phillips #00.
Шаг 4

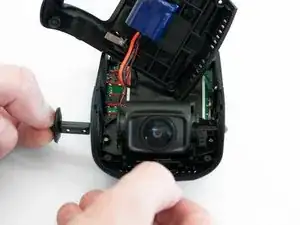

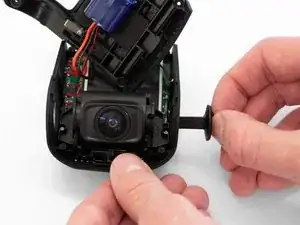

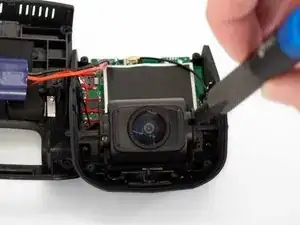

Снимите два регулировочных элемента угла камеры с боковой части устройства и аккуратно выньте объектив.
Шаг 5

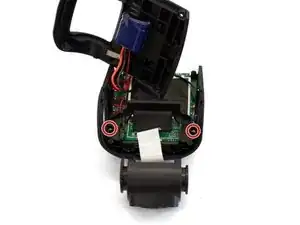

Снимите два винта длиной 5 мм, закрепляющие кронштейн поддержки камеры, используя отвертку Phillips #00.
Шаг 6

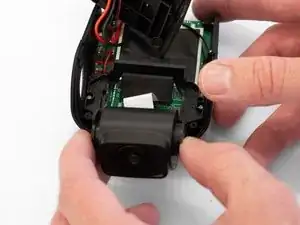

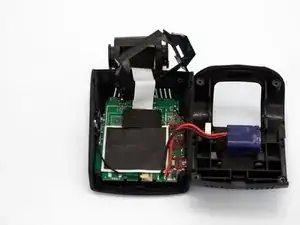

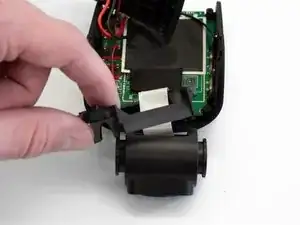

Осторожно снимите пластиковую рамку с её ранее закреплённого положения на материнской плате.
Она будет свободно лежать вокруг белого кабеля камеры.
Поверните устройство на 180 градусов так, чтобы камера была направлена от Вас.
Шаг 7

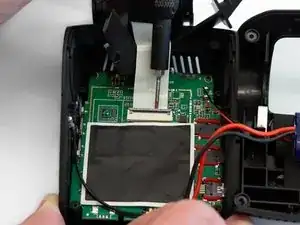

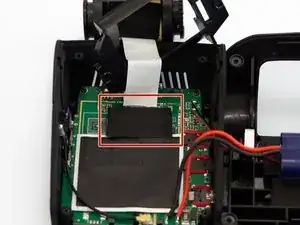

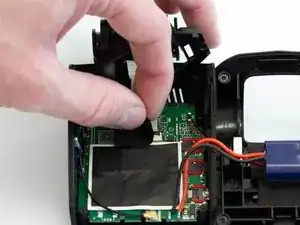

Осторожно отогните адгезивный слой, покрывающий место подключения гибкого кабеля.
Шаг 8

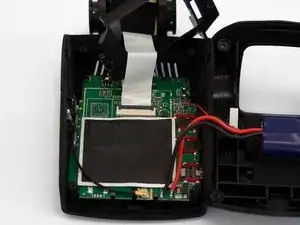

Используя плоскую отвертку 1.5 мм или другой монтажный инструмент, аккуратно отогните чёрную защёлку ZIF‑разъёма, чтобы освободить гибкий кабель.

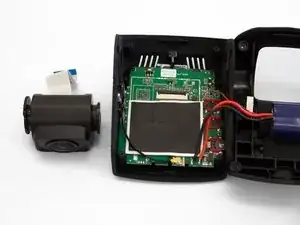

После открытия разъёма вытяните гибкий кабель, чтобы снять его.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
