Замена блока объектива Nikon Coolpix L330

К задней крышке корпуса прикручены шесть винтов. Удалите винты с корпуса с помощью отвёртки PH000.

Два винта 1.5x2.5 мм с правой стороны.

Два винта 1.5x2.5 мм на нижней стороне.

Два винта 1.5x2.5 мм с левой стороны.

После снятия винтов используйте металлическую лопатку или пластиковый инструмент для вскрытия, чтобы подать заднюю крышку наружу.

Металлическая лопатка может повредить пластиковый корпус, поэтому соблюдайте осторожность при приложении силы. Используйте пластиковый инструмент для снижения риска повреждения корпуса.

Снимите заднюю крышку камеры, поднимая её прямо вверх.

Задняя крышка может быть немного тугой, поэтому для её подъёма может потребоваться больше силы.

Вставьте кончики пальцев в зазор между экраном и задней панелью.

Осторожно приподнимите экран вверх и выньте его из рамки.

Экран всё ещё удерживается гибким кабелем дисплея, поэтому поднимайте экран только на 0,5'' от задней панели.

Наклоните экран так, чтобы кабель дисплея образовал шарнир с задней панелью.

Поверните дисплей на 180 градусов, чтобы он был обращён к вам.

Кабель дисплея имеет ZIF-коннектор (нулевая сила вставки) на конце. У него есть защёлка, которую нужно отжать, прежде чем кабель можно будет безопасно вынуть.

Используя пластиковый инструмент для вскрытия или ноготь, приподнимите чёрный фиксатор, удерживающий кабель дисплея. Это освободит кабель.

Выдвиньте кабель дисплея из разъёма.

Кабель дисплея может быть повреждён при чрезмерном изгибе, поэтому избегайте ненужного натяжения.

Снимите винты с серебристой задней панели с помощью отвёртки PH000.

Два винта 1.5x2.5 мм с левой стороны.

Один винт 1.5x2.5 мм с правой стороны.

В отмеченной красной рамкой области находится высоко заряженный конденсатор. Проверьте заряд с помощью вольтметра и разрядите его перед продолжением. Руководство по разрядке конденсатора.

Удалите винты, удерживающие материнскую плату, с помощью отвёртки PH000.

Два винта 1.5x2.5 мм с правой стороны.

Используя пластиковый инструмент для вскрытия или ноготь, приподнимите чёрные защёлки, удерживающие ленточные кабели. Это освободит кабели.

Выдвиньте ленточные кабели из разъёмов.

Снимите чёрную наклейку, закрывающую электрические соединения.

Распаяйте восемь проводов от материнской платы.

Вставьте пластиковый инструмент для вскрытия в отмеченное место. Сдвиньте инструмент направо, чтобы освободить защёлку.

Указательным и большим пальцем поднимите пластиковую крышку до угла примерно 45 градусов.

Оттяните крышку назад и вверх, чтобы снять её.

Материнская плата всё ещё удерживается припаянными соединениями.

Осторожно распаяйте эти соединения.

На этой фотографии снята передняя крышка, однако процедура остаётся той же.

Снимите материнскую плату, поднимая её прямо вверх.

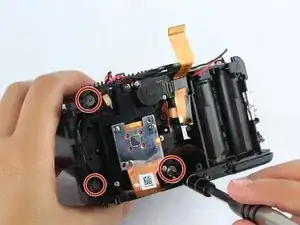

Удалите три винта 2.90x1.75 мм с помощью отвёртки PH000.

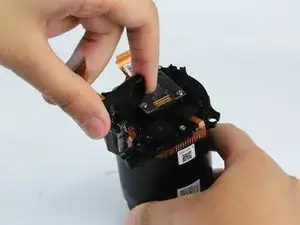

Осторожно вытолкните корпус объектива вверх и выньте его из корпуса.

Если в камере есть стирающиеся шестерни, приводящие к неэффективному выдвижению объектива, эта дополнительная процедура заменит их.

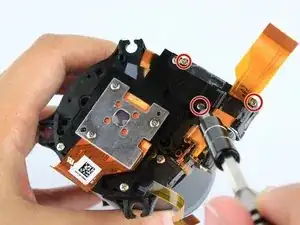

Удалите три винта 1.25x4.75 мм с помощью отвёртки PH000.

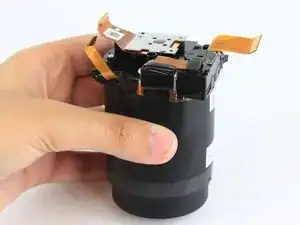

Чёрная лента закрывает узел мотора.

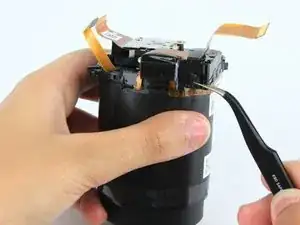

Снимите ленту с помощью пинцета.

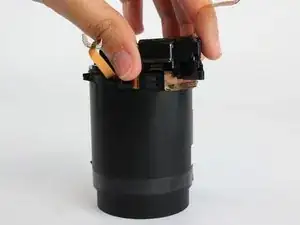

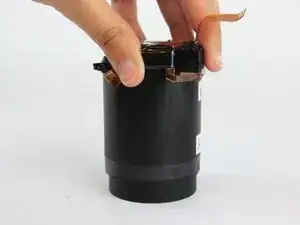

Поднимите верхнюю часть корпуса шестерёнок вверх и отведите её от основного корпуса.

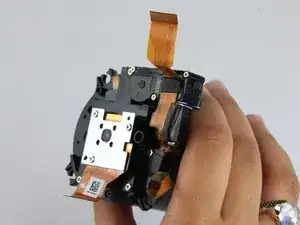

Проверьте шестерни на предмет повреждений и необходимости замены.
