Замена матрицы изображения Nikon Coolpix L330

Заднюю крышку корпуса к камере крепят шесть винтов. Удалите винты из корпуса крестовой отвёрткой PH000.

Два винта 1.5×2.5 мм с правой стороны.

Два винта 1.5×2.5 мм снизу.

Два винта 1.5×2.5 мм с левой стороны.

После снятия винтов используйте металлическую лопатку или пластиковый инструмент для размыкания, чтобы вытолкнуть заднюю крышку наружу.

Металлическая лопатка может повредить пластик корпуса, поэтому при приложении давления действуйте осторожно. Используйте пластиковый инструмент для уменьшения риска повреждений корпуса.

Снимите заднюю крышку камеры, подняв её строго вверх.

Задняя крышка может сидеть туго, поэтому для подъёма может потребоваться больше силы.

Вставьте кончики пальцев в зазор между экраном и задней панелью.

Аккуратно приподнимите экран и выньте его из рамки.

Экран всё ещё удерживается гибким шлейфом дисплея, поэтому приподнимайте экран не более чем на 0,5 дюйма.

Наклоните экран так, чтобы шлейф дисплея образовал шарнир с задней панелью.

Поверните дисплей на 180 градусов так, чтобы он был повернут к вам лицевой стороной.

На конце шлейфа дисплея установлен ZIF-коннектор (нулевая сила вставки). У него есть защёлка, которую нужно отжать, прежде чем можно будет безопасно вынуть шлейф.

Используя пластиковый инструмент для размыкания или ноготь, подденьте чёрную защёлку, удерживающую шлейф дисплея. Это освободит шлейф.

Выдвиньте шлейф дисплея из разъёма.

Шлейф дисплея может повредиться от чрезмерного сгиба, поэтому избегайте ненужных напряжений.

Удалите винты с серебристой задней панели крестовой отвёрткой PH000.

Два винта 1.5×2.5 мм с левой стороны.

Один винт 1.5×2.5 мм с правой стороны.

Отмеченная красным область содержит сильно заряженный конденсатор. Проверьте его заряд мультиметром и разрядите перед продолжением. Руководство по разрядке конденсатора.

Удалите винты, удерживающие материнскую плату, крестовой отвёрткой PH000.

Два винта 1.5×2.5 мм с правой стороны.

Используя пластиковый инструмент для размыкания или ноготь, подденьте чёрные защёлки, удерживающие ленточные шлейфы. Это освободит шлейфы.

Вытащите ленточные шлейфы из разъёмов.

Снимите чёрную наклейку, закрывающую электрические соединения.

Распаяйте восемь проводов от материнской платы.

Вставьте пластиковый инструмент для размыкания в отмеченное место. Сдвиньте инструмент вправо, чтобы освободить защёлку.

Большим и указательным пальцем поднимите пластиковую крышку до угла примерно 45 градусов.

Сдвиньте крышку назад и вверх, чтобы снять её.

Материнская плата всё ещё удерживается распаянными соединениями.

Осторожно распаяйте соединения.

На фото передняя крышка снята, однако процедура остаётся той же.

Снимите материнскую плату, подняв её строго вверх.

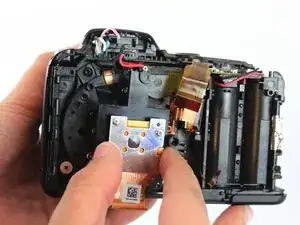

Удалите три винта 1.5×2.5 мм крестовой отвёрткой PH000.

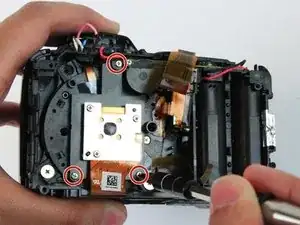

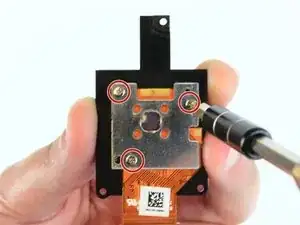

Удалите три винта 1.5×1.75 мм, удерживающие объектив, крестовой отвёрткой PH000.

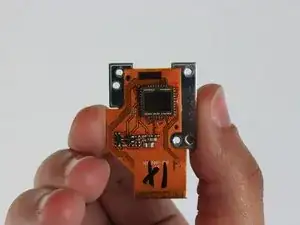

Поднимите матрицу изображения и выньте её из кронштейна.
