Замена материнской платы Nest Cam
Материнская плата отвечает за все основные функции. Если основные компоненты аппаратного обеспечения вашего Nest Cam выходят из строя или не функционируют даже после устранения неисправностей, возможно, потребуется заменить материнскую плату.
Шаг 1

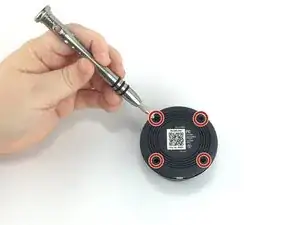

Удалите четыре винта 6 мм с задней панели с помощью отвертки JIS 000.
Мы рекомендуем использовать специальные места для хранения всех винтов.
Шаг 2

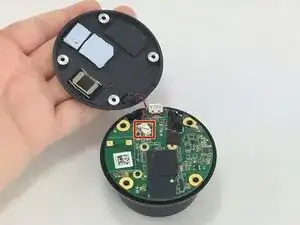

Полностью откройте заднюю панель, чтобы получить доступ к внутренней части Nest Cam.

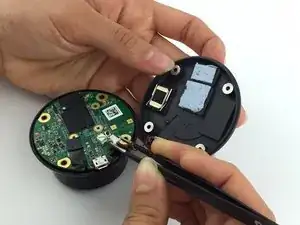

С помощью пинцета отключите красный и черный микрофонный кабель от материнской платы.
Шаг 3

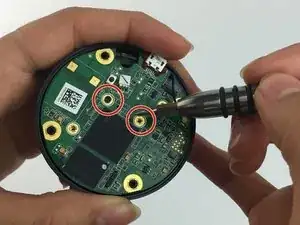

Удалите два винта 4 мм с помощью отвертки JIS 000 из центра.

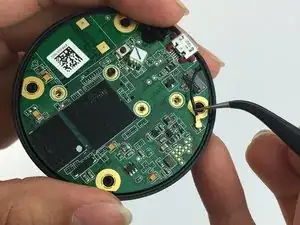

Отключите черный Wi-Fi кабель от материнской платы с помощью пинцета.
Шаг 4

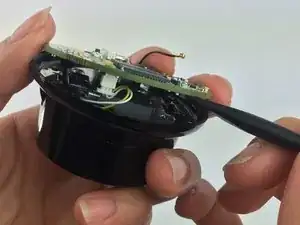

Используйте пластиковую лопатку, чтобы слегка приподнять материнскую плату, чтобы получить доступ и отключить белый кабель и желтый/белый ИК-кабель с помощью пинцета.

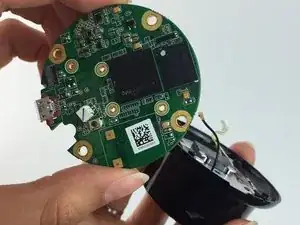

Затем используйте лопатку или палец, чтобы полностью поднять материнскую плату.
При установке новой материнской платы убедитесь, что все провода подключены снова перед закреплением.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
