Замена ЖК-экрана Motorola MBP33SBU

Отвинтите винт крышки батарейного отсека крестовой отвёрткой №1.

Снимите крышку батарейного отсека с петель и отложите в сторону.

Поднимите батарею из гнезда.

С помощью точных пинцетов захватите штекер разъёма.

Пошевелите штекер и потяните вверх, чтобы отсоединить провода соединителя.

Снимите батарею с устройства и отложите в сторону.

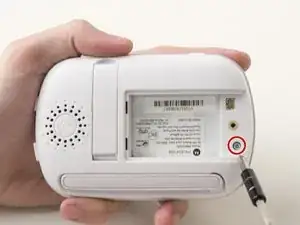

Отвинтите винт 7 мм под крышкой батарейного отсека крестовой отвёрткой №1.

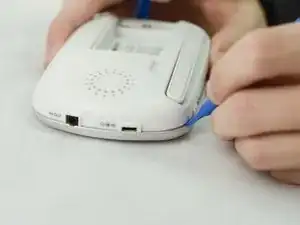

С помощью пластиковых лопатковых инструментов начните поддевать углы и отсоединять семь защёлок по краям корпуса.

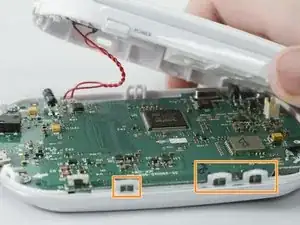

Должно быть семь пластиковых защёлок, которые фиксируют верхнюю часть пластиковой оболочки к нижней; эти защёлки могут повредиться при разборке.

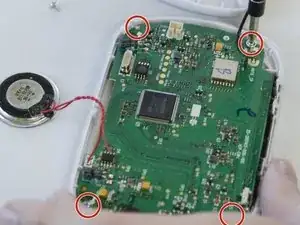

Отвинтите винты 5,5 мм, удерживающие плату на корпусе, крестовой отвёрткой №1.

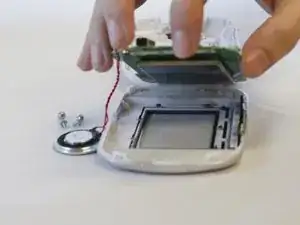

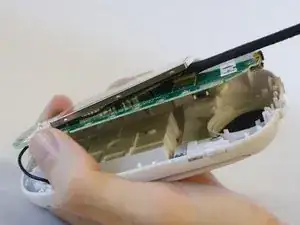

Поднимите плату с лицевой стороны корпуса, задняя часть всё ещё будет соединена антенной и динамиком.

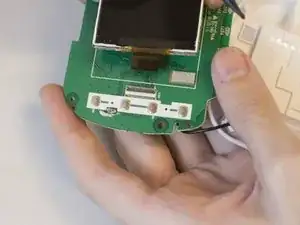

ЖК-экран приклеен к плате защитным поролоновым слоем. Попытки снять экран могут привести к повреждению оборудования.

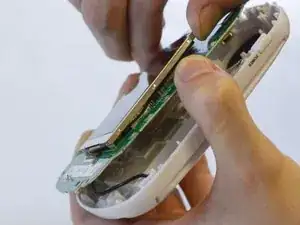

Используя плоский конец лопатки, подденьте инструмент между поролоновым слоем и платой.

Это может деформировать металлическую рамку вокруг экрана (не беспокойтесь о деформации металла — это часть заменяемого экрана).

С помощью лопатки и пальцев подденьте экран и отделите его от платы.

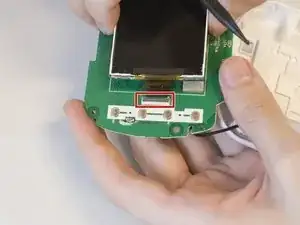

Существует маленькая чёрная защёлка, фиксирующая ленточный кабель платы. ЖК-экран можно снять, не разблокируя защёлку, но при установке нового экрана защёлку потребуется вернуть на место.

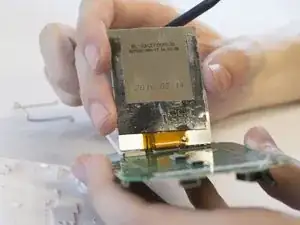

Захватив экран пальцами, аккуратно тяните и покачивайте туда-сюда, пока ленточный кабель не отсоединится от платы.
