Замена защитной плёнки для фото Polaroid Now (3‑е поколение)

Если у вас осталась плёнка, сделайте несколько снимков! Затем извлеките картридж. Разборка обнажит оставшуюся плёнку.

Перед началом:

Отключите камеру от питания и полностью выключите её.

Наденьте крышку объектива, чтобы не поцарапать объектив во время разборки.

В ходе этого руководства направления (передняя, задняя, левая, правая) указаны с точки зрения использования камеры — то есть когда объектив направлен от вас.

Удерживая защёлку на левой стороне камеры, откройте дверцу для плёнки.

В ходе ремонта следите за каждым винтом и возвращайте его точно на то место, откуда он был извлечён.

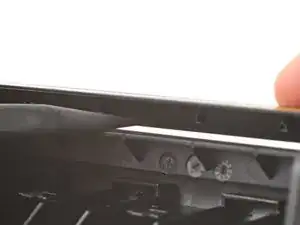

Используйте крестовую отвёртку, чтобы вынуть винт длиной 5,9 мм, фиксирующий заднюю оболочку.

Винт скрыт внутри камеры по заднему краю — возможно, потребуется фонарик, чтобы его увидеть, а также узкая отвёртка с длинным стержнем для доступа.

Будьте осторожны при извлечении отвёртки: винт легко может упасть внутрь камеры. Если это произойдёт, поднесите камеру над рабочей поверхностью и осторожно встряхните, чтобы винт выпал.

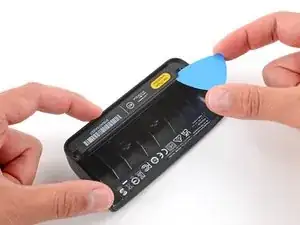

Вставьте плоский край лопатки для вскрытия в зазор между передней и задней оболочками, прямо над портом USB‑C на правом крае.

С помощью лопатки отожмите заднюю оболочку от передней.

Держите вставленный край лопатки направленным в сторону задней оболочки при разделении. Это поможет освободить тугие пластиковые защёлки, удерживающие их вместе.

Вы должны почувствовать и услышать отчётливые «щёлчки», когда защёлки освобождаются. Если этого не происходит, попробуйте снова — может потребоваться несколько попыток.

Продвиньте лопаткой вокруг верхнего правого угла и вдоль верхнего края, чтобы освободить защёлки.

Продолжайте вести лопаткой вдоль верхнего края, вокруг верхнего левого угла и вниз по левому краю, чтобы освободить защёлки. Остановитесь, когда дойдёте до защёлки дверцы плёнки.

Осторожно переверните камеру, следя за тем, чтобы никакие защёлки не вошли снова в зацепление.

Не забывайте держать вставленный край лопатки направленным в сторону задней оболочки.

Вставьте лопатку в зазор рядом с портом USB‑C и проведите её вокруг угла и вдоль нижнего края, чтобы освободить оставшиеся защёлки.

При снятии задней оболочки на следующем шаге будет открыт доступ к зеркалу камеры. Будьте осторожны, чтобы не запачкать его и не допустить попадания мусора. Если это произошло, аккуратно протрите зеркало безворсистой тканью.

Осторожно снимите заднюю оболочку с основного корпуса камеры.

Оболочка должна легко соскользнуть. Если это не так, проверьте, не защёлнулись ли какие‑то защёлки снова, и используйте лопатку для вскрытия, чтобы освободить их.

При сборке:

Плотно прижмите оболочку к основному корпусу, чтобы все защёлки вошли в зацепление.

Вы должны почувствовать и услышать отчётливые «щёлчки», когда защёлки зафиксируются.

Проверьте шов оболочки и убедитесь, что нет зазоров. Если есть, энергично прижмите оболочки вместе, чтобы защёлка возле зазора вошла в зацепление.

Конденсатор в вашей камере хранит электрический заряд и может доставить потенциально опасный электрический удар, если прикасаться к платам неправильно.

Чтобы снизить риск, избегайте касания плат, проводов и других оголённых компонентов пальцами или металлическими инструментами. Рассмотрите возможность использования резиновых перчаток при работе рядом с платой.

Переверните камеру так, чтобы низ был направлен вверх.

Используйте крестовую отвёртку, чтобы открутить два винта петли дверцы плёнки длиной 3 мм (по одному с каждой стороны камеры).

Откройте дверцу плёнки и поместите в отсек чистую ткань.

Это предотвращает повторное защёлкивание дверцы при отсоединении петель.

Небольшие пластиковые втулки внутри петель дверцы для пленки легко могут соскользнуть в ходе этого шага. Не потеряйте их — они понадобятся при сборке.

Используйте плоский конец лопатки, чтобы оттолкнуть одну из петель дверцы для пленки от корпуса камеры и снять ее с штифта.

Повторите процедуру, чтобы отсоединить другую петлю.

Держите дверцу для пленки неподвижно, чтобы уже отсоединенная петля не вернулась на место.

Проверьте, не осталась ли какая‑либо из маленьких пластиковых втулок петель на штифтах.

Если осталась, снимите их и отложите в сторону.

Поднимите дверцу для пленки и снимите её.

На этом этапе вы можете удалить ткань из отсека дверцы для пленки.

При сборке:

Убедитесь, что в петлях дверцы для пленки установлены втулки. Для установки вставьте втулки в петли дверцы так, чтобы широкий конец был обращён внутрь.

Зацепите одну из петель за её штифт, затем нажмите на вторую, пока она не защёлкнется на своём штифте.

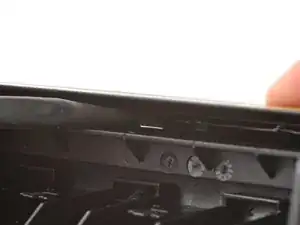

Отверткой Phillips удалите винт длиной 3.9 мм, фиксирующий печатный валик.

Вам может потребоваться фонарик, чтобы увидеть винт, а также тонкая отвертка с длинным грифом для доступа к нему.

Два пластиковых зажима фиксируют центр печатного валика.

Используйте наконечник лопатки, чтобы нажать оба пластиковых зажима до освобождения их крючков от печатного валика — вы услышите отчетливое «щелчок».

Возьмите печатный валик за один из его рычагов и потяните прямо, чтобы вынуть его из пластиковой посадочной.

Тяните прямо от посадочной, чтобы избежать изгиба или деформации металла.

Если возникают трудности, убедитесь, что зажимы освобождены. Возможно, вам придётся удерживать зажимы нажатими во время вытягивания.

Печатный валик является чувствительным компонентом. Будьте черезвычайно осторожны при сборке, чтобы не согнуть и не деформировать металл.

При сборке обратите внимание на следующее, чтобы правильно вставить печатный валик в пластиковую посадочную:

Две металлические L‑образные направляющие в нижней части валика должны заскользить под вырезы в пластиковой посадочной.

Два металлических крючка в верхней части валика должны встать под верхние углы пластиковой посадочной.

Вставляйте печатный валик под углом вниз, чтобы сначала установить крючки, затем подведите направляющие на место.

Вдавите печатный валик в пластиковую посадочную до тех пор, пока пластиковые зажимы не защёлкнутся на месте.

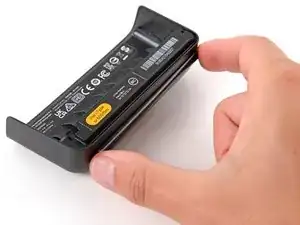

Два зажима фиксируют центр лотка защитного экрана для пленки.

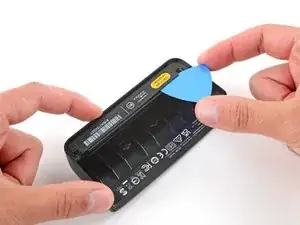

Вставьте кончик пластикового инструмента между одним из внешних краёв лотка защитного экрана и пластиковой посадочной.

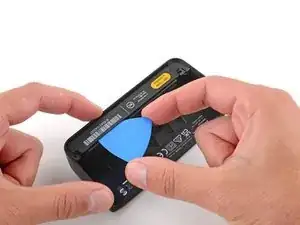

Проведите инструментом вдоль лотка защитного экрана, чтобы освободить зажимы — вы должны почувствовать и услышать отчетливые «щелчки» по мере их освобождения.

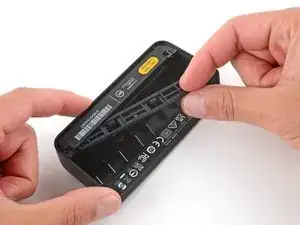

Выньте лоток защитного экрана для пленки из его гнезда и удалите его.

При сборке:

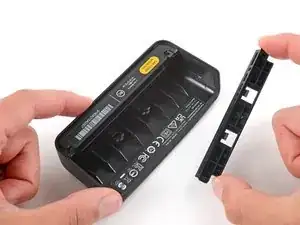

Чтобы не повредить защитный экран, сначала вставьте длинный край с углом в гнездо, а затем вдавите лоток на место. Сторона с вырезами должна быть обращена вверх.

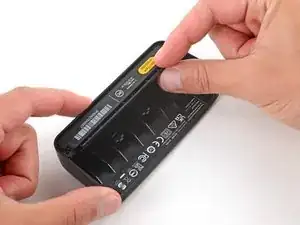

Вдавите лоток защитного экрана до тех пор, пока зажимы не защёлкнутся на месте.

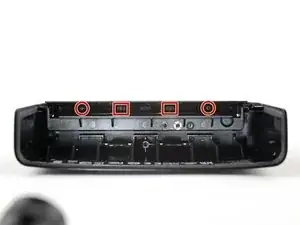

Защитный экран лежит на четырёх направляющих штифтах.

Используйте острие лопатки или пинцет, чтобы аккуратно поднять экран с штифтов.

При сборке совместите защитный экран с его штифтами и используйте лопатку, чтобы осторожно вдавить его на место.

Выньте защитный экран из его паза в пластиковой посадочной и удалите его.

При сборке вставьте защитный экран в паз так, чтобы плоская секция с вырезами была сверху.
