Замена блока объектива Canon PowerShot SD450

Извлеките батарею и карту SD из соответствующих слотов. Оставленные внутри элементы питания могут замкнуть и вывести электронику из строя.

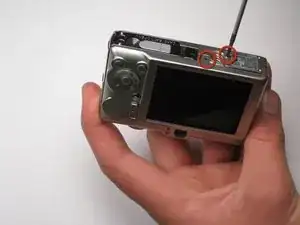

Открутите шесть винтов на корпусе. Два находятся снизу, как показано на фото; по два — с каждой боковой стороны камеры.

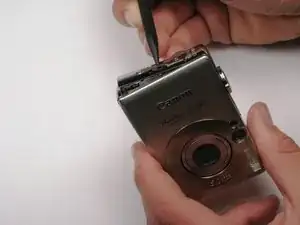

Снимите крепление шнурка с корпуса, используя лопатку или пальцы.

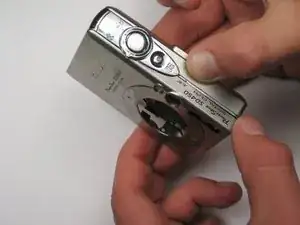

Найдите линию, разделяющую корпус на две половины. Удерживая каждую половину отдельно, аккуратно разъедините их.

Обратите внимание на небольшой металлический зажим, удерживающий половины вместе. Может помочь надавить на заднюю половину (обозначено), одновременно слегка подтягивая вперёд переднюю половину.

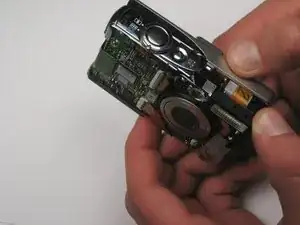

Возьмите внутреннюю часть камеры и аккуратно оттяните от задней части корпуса.

Снимите квадратный прозрачный резиновый защитник с передней части платы. Это не обязательно, но он легко может оторваться и потеряться при последующих шагах.

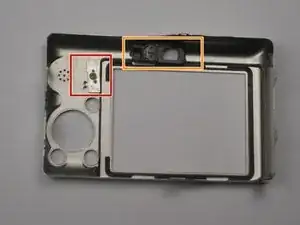

При сборке убедитесь, что переключатель на корпусе соответствует положению переключателя на внутренних компонентах камеры.

Чёрная набивка видоискателя легко отрывается от корпуса. Убедитесь, что не потеряете её при перемещении деталей.

Снимите кабель ЖК‑экрана, аккуратно приподняв петлю лопаткой или пальцем. Кабель должен легко выскользнуть.

Подденьте металлический зажим серебристого цвета лопаткой, чтобы снять панель затвора.

Снимите панель затвора лопаткой, теперь когда зажим освобождён.

Освободите оранжевую ленту от платы, поддев лопаткой или пальцем.

Вытяните ленту из разъёма, используя лопатку или палец.

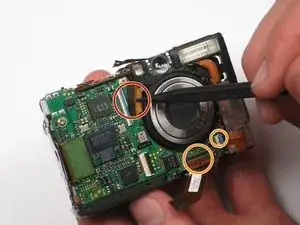

Отключите ещё две ленты от платы таким же образом.

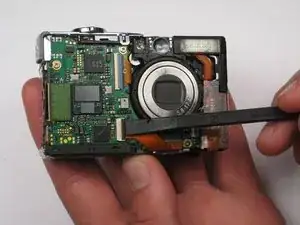

Поднимите большой зелёный клапан, поддев верхний правый жёлтый край лопаткой.

Оттяните клапан назад лопаткой, чтобы плата стала доступна.

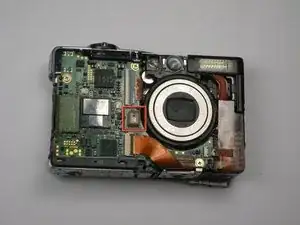

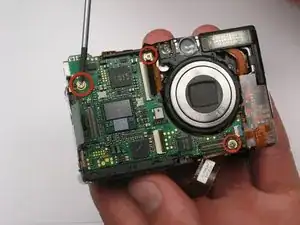

Снимите три винта с платы при помощи отвёртки. Обратите внимание, что нижний правый винт короче остальных.

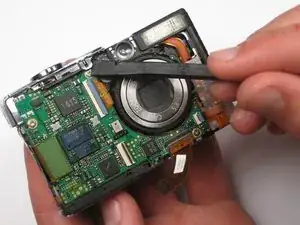

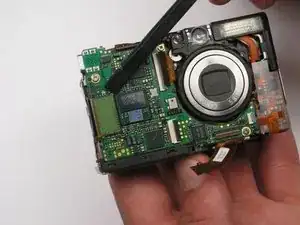

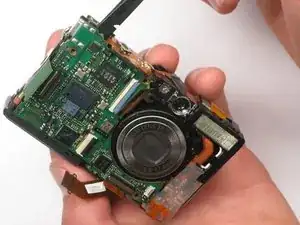

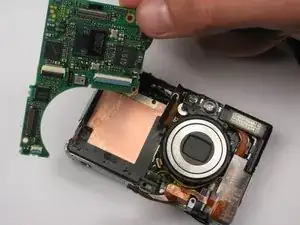

Осторожно выньте плату из задней части, используя лопатку.

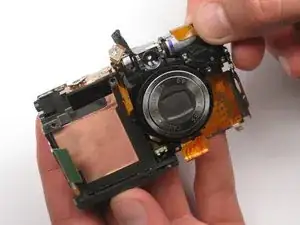

Удалите отсоединённую плату из камеры.

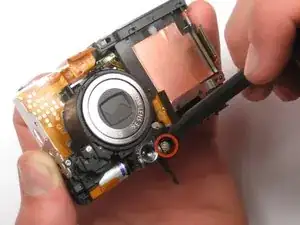

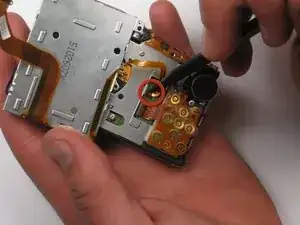

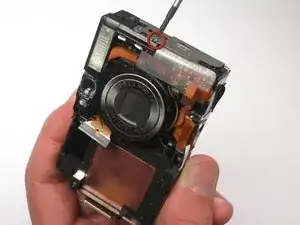

Выверните боковой винт, удерживающий лампу вспышки.

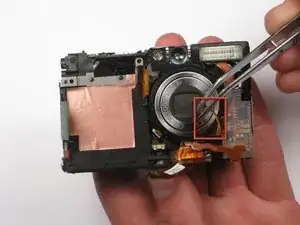

Снимите оранжевую ленту, расположенную под объективом.

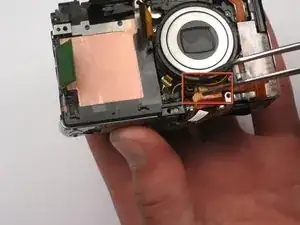

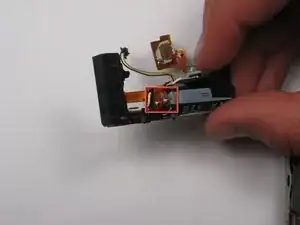

Схватите разъём, к которому подключены жёлтый и чёрный провода, и аккуратно выньте. Пинцетом работать удобнее.

Обратите внимание: в сборке лампы вспышки под небольшой платой находится конденсатор. Не прикасайтесь к двум металлическим клеммам — конденсатор может разрядиться. Это может привести к повреждению и травмам.

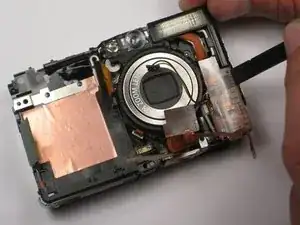

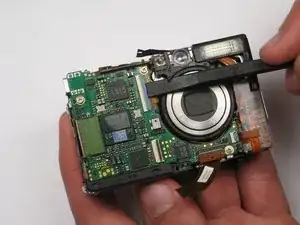

Осторожно подденьте лампу вспышки лопаткой и выньте её.

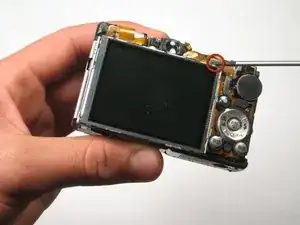

Удалите винт в верхнем правом углу ЖК‑экрана.

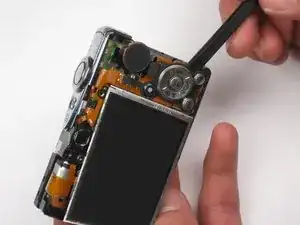

Снимите функциональные кнопки, поддев лопаткой под чёрную резинку и поднимая вверх.

Поднимите ЖК‑экран, НЕ снимая его полностью. Экран всё ещё подключён к камере через ленту подсветки под ним.

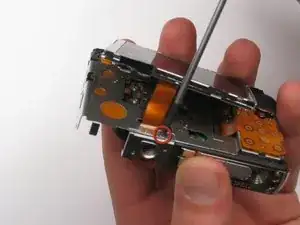

Удалите последний винт, крепящий штативное гнездо к корпусу. Лента ЖК‑экрана проходит под гнездом, поэтому при повторной установке лента должна быть продета через гнездо до его закрепления. Обратите внимание на ориентацию штативного гнезда.

Вытяните ленту подсветки из её разъёма, чтобы полностью снять ЖК‑экран. В отверстие можно воткнуть лопатку, чтобы помочь освободить ленту.

Поднимите чёрную ленту с правого угла, чтобы открыть светодиод

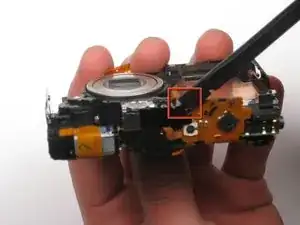

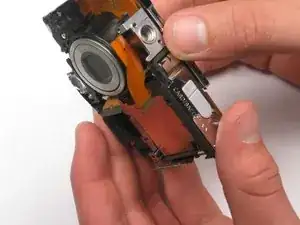

Выдавите деталь из верхней части камеры, тянув в сторону, противоположную направлению объектива.

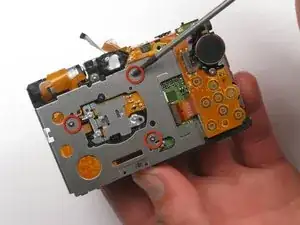

Удалите три винта, фиксирующие блок объектива к основной раме.

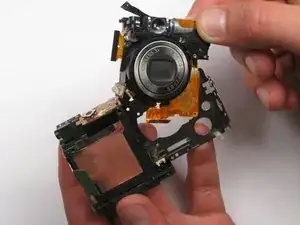

Осторожно извлеките объектив из рамы. Готово!
