Замена ЖК-экрана Canon PowerShot SD450

Извлеките аккумулятор и SD-карту из гнёзд. Оставление их внутри может привести к замыканию аккумулятора и повреждению электроники.

Отвинтите шесть винтов на корпусе. Два находятся внизу, как показано на фото; ещё по два — с каждой стороны камеры.

Снимите крепление шнурка с камеры с помощью лопатки или пальцами.

Найдите линию, разделяющую корпус на две половины. Держите каждую половину отдельно и аккуратно разъедините их.

Обратите внимание: небольшая металлическая защёлка удерживает две половины вместе. Может помочь надавить на заднюю половину (указано), одновременно слегка потянув переднюю половину вверх.

Возьмитесь за внутреннюю часть камеры и аккуратно отведите её от задней части корпуса.

Снимите квадратный прозрачный резиновый защитный элемент с передней части платы управления. Это не обязательно для снятия, но он легко может оторваться и потеряться при последующих шагах.

При сборке убедитесь, что переключатель на корпусе соответствует положению переключателя на внутренностях камеры.

Чёрная прокладка видоискателя может легко оторваться от корпуса. Следите, чтобы не потерять её при перемещении деталей.

Подденьте фиксирующую защёлку лопаткой или пальцем и отцепите ленточный кабель от разъёма.

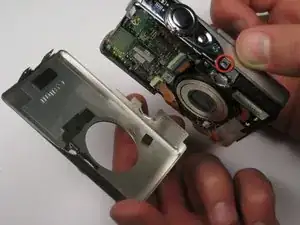

Снимите винт крепления штатива.

Поверните камеру так, чтобы экран был обращён к вам, а камера находилась в вертикальном положении.

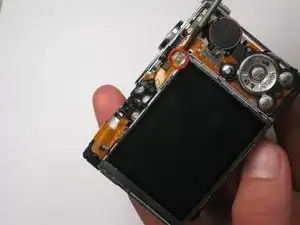

Удалите винт в правом верхнем углу экрана.

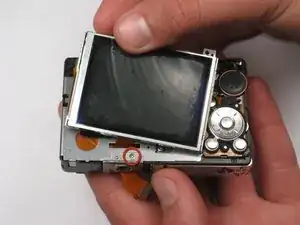

Поднимите экран, чтобы открыть доступ к винту крепления штатива.

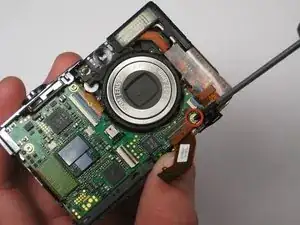

Снимите последний винт, который крепит штатив к корпусу. Ленточный кабель ЖК-просовывается под креплением, поэтому при обратной установке кабель нужно будет пропустить через него перед закреплением. Обратите внимание на ориентацию крепления штатива.

Отсоедините подсветочный ленточный кабель от его разъёма, чтобы полностью снять ЖК-экран. Есть маленькое отверстие, в которое можно вставить лопаточку, чтобы помочь освободить кабель.
