Замена ЖК-экрана Kodak EasyShare C913
Экран вашего Kodak EasyShare C913 мутный, поцарапан или отображает искажённое изображение? Это руководство поможет пошагово удалить повреждённый экран и установить замену безопасно.
Помните, для выполнения потребуется уверенная моторика и средний уровень навыков.
Для выполнения инструкции понадобятся следующие инструменты:
- Отвертка Phillips маленького размера
- Пластиковый инструмент для вскрытия или лопатка
- Запасной ЖК-экран (совместимый с Kodak EasyShare C913)
- Опционально: антистатический браслет.
Шаг 1
Разместите камеру так, чтобы дно было направлено вверх.
Сдвиньте крышку батарейного отсека в направлении стрелки аккуратно пальцем.
Извлеките батареи
Шаг 2
Выверните семь винтов 4.5 мм крестовой отверткой Phillips #00.
2 винта слева
2 винта справа
3 винта внизу
Шаг 3
Крепко захватите заднюю часть камеры и оттяните корпус.
Шаг 4
Держите крышку батарейного отсека открытой
Крепко захватите переднюю панель и оттяните её от камеры.
Шаг 5

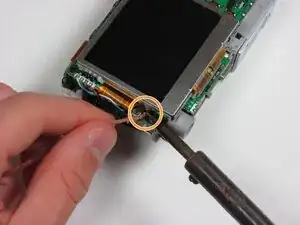

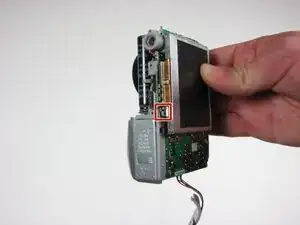

Осмотрите корпус ЖК-экрана и найдите два маленьких паяных соединения. По одному с каждой стороны камеры фиксируют корпус платы. Обычно это блестящие металлические точки, где корпус соединяется с платой.
Поднесите жало разогретого паяльника к первому соединению, чтобы удалить его. Продолжите с другой стороны.
Шаг 6

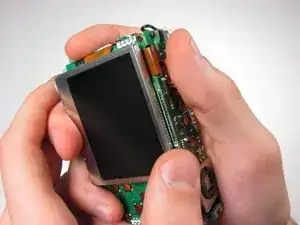

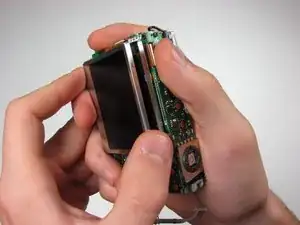

Аккуратно захватите нижний правый край ЖК-экрана.
Поднимите экран и извлеките его из корпуса.

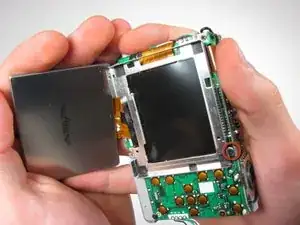

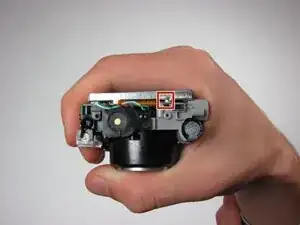

Выверните винт 3 мм из корпуса ЖК-экрана крестовой отверткой #00.
Шаг 7

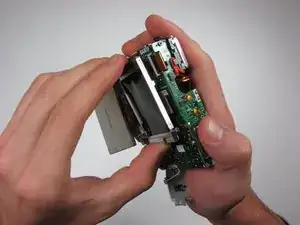

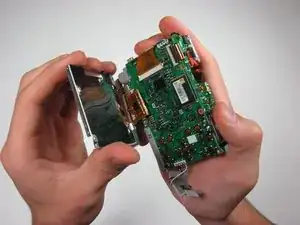

Осторожно захватите боковые стороны корпуса ЖК-экрана и снимите его с камеры.
Шаг 8

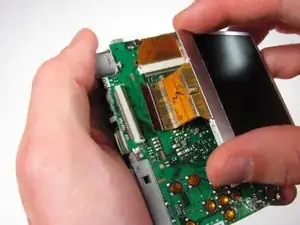

Осторожно приподнимите чёрный язычок пальцем.

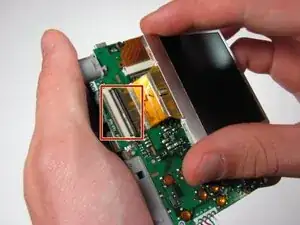

Аккуратно извлеките шлейф из-под чёрного язычка.
Заключение
Чтобы собрать устройство, выполните все шаги в обратном порядке. Утилизируйте электронные отходы через переработчика, сертифицированного по стандартам R2 или e-Stewards.
Перевод руководства с ifixit.com
