Замена байонета объектива SLR Canon AE-1
В этом руководстве показано, как снять повреждённый байонет объектива SLR на Canon AE-1. Байонет объектива SLR позволяет подключать различные объективы к Canon AE-1.
Шаг 1

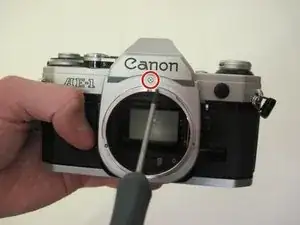

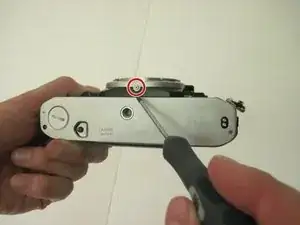

Отвинтите первый набор из двух винтов на наружном корпусе объектива с помощью крестовой отвёртки Phillips #00.
Первый набор винтов расположен спереди и снизу корпуса объектива.
Шаг 2

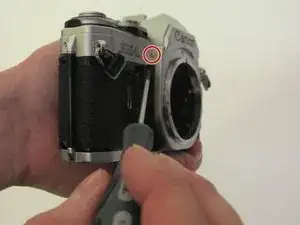

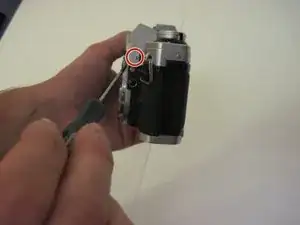

Отвинтите оставшиеся два винта по правой и левой сторонам наружного корпуса объектива с помощью крестовой отвёртки Phillips #00.
Шаг 3

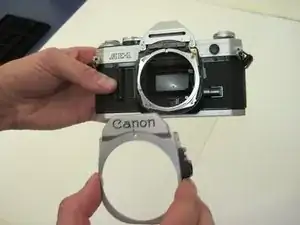

Снимите корпус объектива, оттянув его от корпуса камеры.
Шаг 4

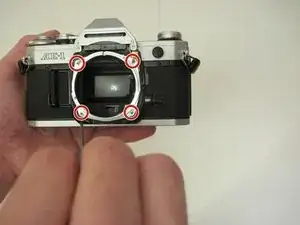

Отвинтите четыре винта #00, крепящие байонет объектива SLR, с помощью крестовой отвёртки Phillips #00.
Шаг 5

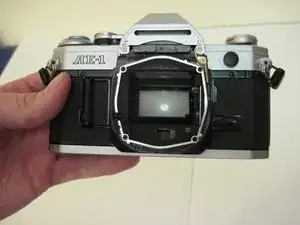

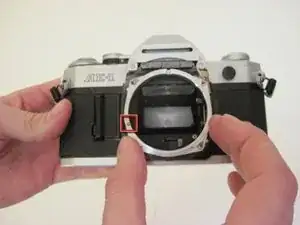

Отделите байонет объектива SLR от корпуса камеры, потянув его в сторону.

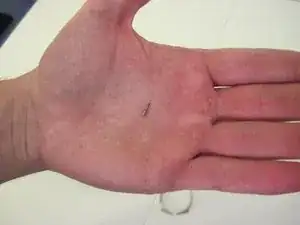

Учтите, что при снятии байонета из корпуса выпадет штифт.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
