Замена вспомогательной платы управления Canon EOS 20D (C-Board 010)

Подденьте с обеих сторон крышку видоискателя. Она должна сняться при небольшом усилии.

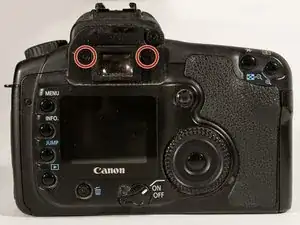

Снимите два винта, спрятанных под крышкой окуляра видоискателя.

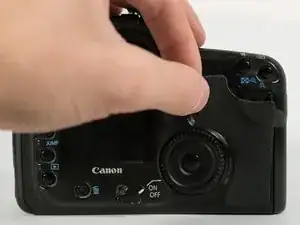

Снимите резиновую накладку с тыльной стороны, схватив один из углов и оттянув её от корпуса камеры.

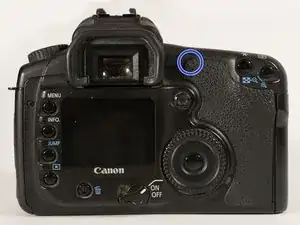

После снятия обнаружится скрытый винт.

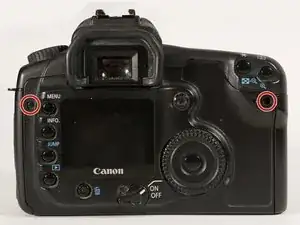

Снимите оба винта с задней части камеры.

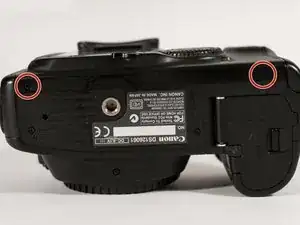

Выверните два указанных винта снизу корпуса камеры.

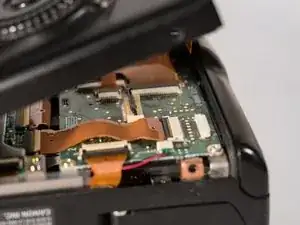

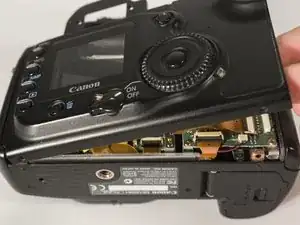

При подъёме панели не поднимайте её слишком высоко, иначе вы рискуете порвать кабель или повредить разъём на плате.

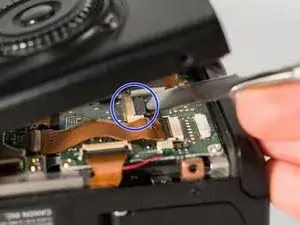

Поднимите фикcатор на разъёме гибкого кабеля острым лопаточным инструментом.

Передняя панель должна отщелкнуться, теперь когда кабель отключён.

При сборке вставляйте левую сторону передней панели первой, так как у неё есть небольшой край, который должен войти под левую часть корпуса камеры.

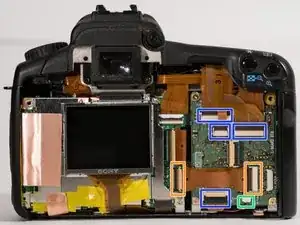

Отключите все указанные разъёмы, открыв их защёлки.

Снимите гибкий кабель, соединяющий плату логики с вспомогательной платой управления.

Вытащите маленький зелёный разъём из его гнезда. Будьте осторожны при удалении, так как можно порвать тонкие провода, идущие в разъём.

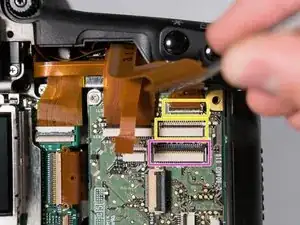

Отключите два скрытых разъёма под верхним разъёмом, отмеченным розовым цветом.

Отключите третий скрытый разъём.

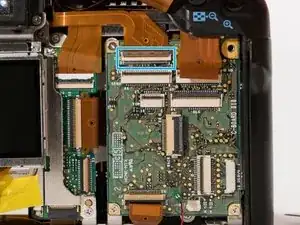

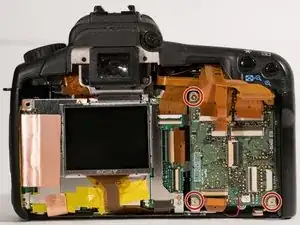

Снимите три винта по краям платы.

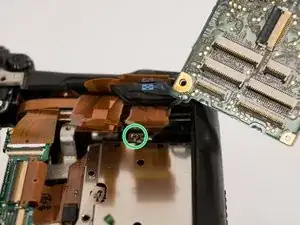

Поднимите плату вверх и выведите её наружу, чтобы можно было отвинтить заземляющее соединение.
