Замена ЖК-экрана Canon EOS 40D

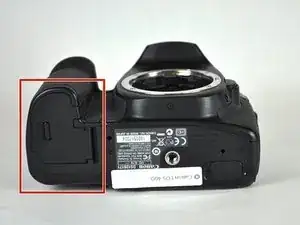

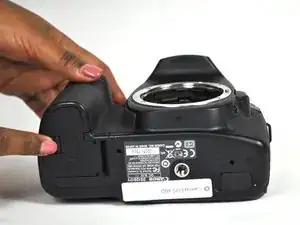

Найдите крышку отсека батареи на нижней части камеры под спусковой кнопкой.

Найдите отмеченную стрелку на крышке отсека батареи с надписью "BATT. OPEN". Сдвиньте рычажок в направлении стрелки и одновременно приподнимите, чтобы освободить защёлку.

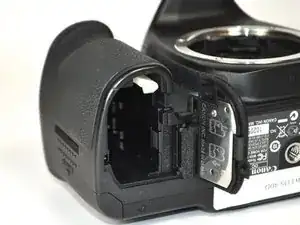

Освободите рычажок и полностью откройте крышку отсека батареи.

Извлеките батарею.

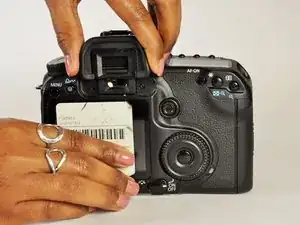

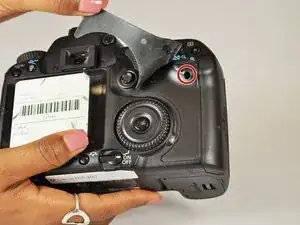

Снимите резиновую наглазник, сдвинув её вверх.

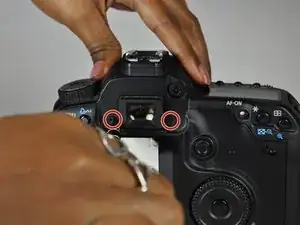

Снимите три винта Phillips #000 длиной 5,0 мм.

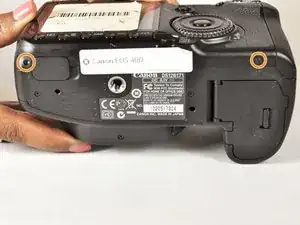

Снимите два винта Phillips #000 длиной 3,0 мм на нижней части камеры.

Снимите боковую крышку с помощью пластикового инструмента для открывания или руками.

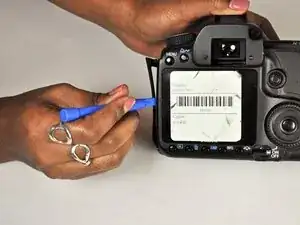

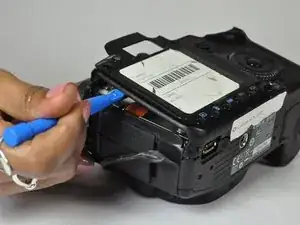

Используйте пластиковый инструмент для открывания, чтобы аккуратно приподнять заднюю часть корпуса от остальной части камеры.

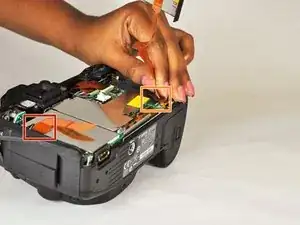

Используйте кончик лопатки, чтобы отключить ZIF-разъём на левой стороне камеры. Лента в этом устройстве была порвана в процессе снятия задней крышки, поэтому фотографии этого шага отсутствуют.

Отключите ленточный кабель, крепящий заднюю крышку к материнской плате.

Отделите заднюю крышку от камеры.

Снимите пять винтов Phillips #000 длиной 5,0 мм, крепящих ЖК-экран к задней крышке.

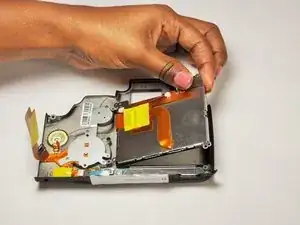

Поднимите ЖК-экран и освободите его от задней крышки.

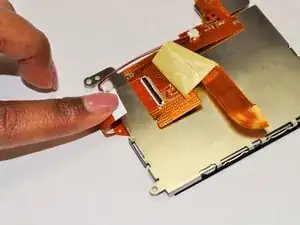

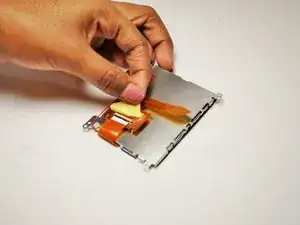

Снимите жёлтую ленту, закрывающую ZIF-разъём ЖК-экрана.

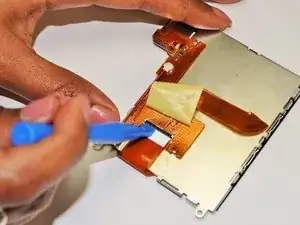

Используйте пластиковый инструмент для открывания, чтобы приподнять чёрный фиксирующий язычок.

Выньте ленточный кабель ЖК-экрана из разъёма.

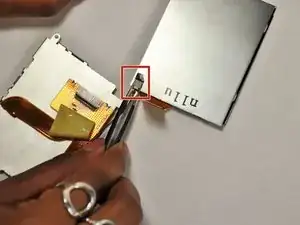

Используйте пинцет, чтобы отсоединить разъём кабеля.

Рама ЖК-экрана теперь должна отделиться от панели ЖК.

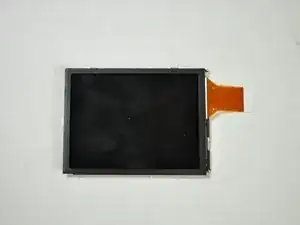

Остаётся только панель ЖК.

Рекомендуется использовать мягкую ткань для протирки экрана ЖК и задней крышки перед сборкой.
