Замена внутренней рамки Kodak EasyShare Z1015 IS

Начните со сдвига переключателя в сторону символа «открыто». Отпустите переключатель — крышка отсека батареи отскочит.

Далее нажмите вниз на красный фиксатор, удерживающий батарею на месте.

Когда батарея выскочит из отсека, просто выньте её из фотоаппарата.

Убедитесь, что крышка объектива закрыта на Kodak EasyShare при работе с этим руководством.

Также следите за винтами, которые вы снимаете в ходе пошаговых инструкций. Потеря винта может помешать повторной сборке фотоаппарата.

Начните со снятия первого винта на задней панели фотоаппарата.

Далее снимите два винта, расположенные на правой стороне фотоаппарата.

После удаления винтов с правой стороны снимите шесть винтов, расположенных на нижней части фотоаппарата.

Наконец, снимите два винта, расположенные на левой стороне фотоаппарата.

После того как все одиннадцать винтов будут удалены, используйте пластиковые монтажные лопатки, чтобы снять заднюю крышку.

Вставьте пластиковую лопатку и подавайте рычаг по обеим сторонам корпуса. Рекомендуемые места приложения усилия показаны на фотографиях.

Надавите на левую и правую стороны корпуса и оттяните заднюю крышку от устройства.

После успешного снятия задней крышки у вас должно быть одиннадцать винтов и нижняя крышка, отделённые от корпуса.

Начните с использования пластиковых монтажных лопаток, чтобы вынуть ЖК-экран из внутренней рамки. Для этого поместите лопатку между экраном и рамкой и подайте рычаг, чтобы снять экран. Проделайте это по всему периметру рамки, особенно в тех местах, где на фотографиях отмечены оранжевые квадраты.

Аккуратно выньте ЖК-экран из внутренней рамки, приподнимая и вытягивая его справа.

Будьте крайне осторожны, чтобы не тянуть экран слишком сильно — это может порвать шлейф, соединяющий экран с платой управления, и привести к необратимому повреждению фотоаппарата.

Чтобы полностью снять ЖК-экран с внутренней части фотоаппарата, необходимо отсоединить шлейф от платы управления.

Для этого поднимите защёлку, соединяющую шлейф с платой управления, и аккуратно потяните ЖК-экран.

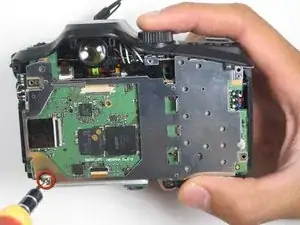

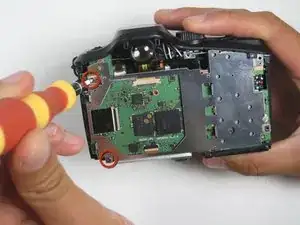

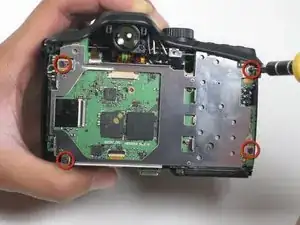

Начните со отвинчивания всех четырёх винтов, расположенных в каждом углу рамки.

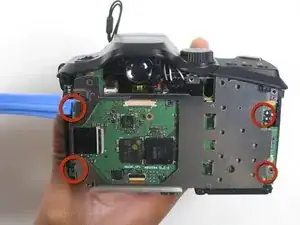

Далее используйте пластиковые монтажные лопатки, чтобы ослабить рамку от корпуса. Для этого поместите лопатку между рамкой и корпусом и подайте рычаг.

Избегайте вставлять лопатку между рамкой и корпусом в нижней части устройства — там находится шлейф, который легко повредить при неосторожности.

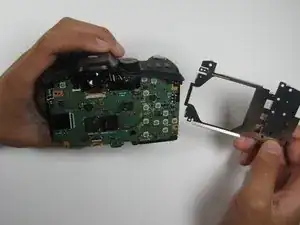

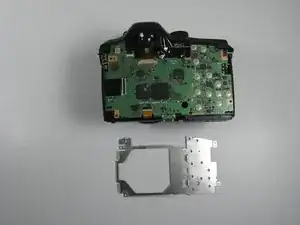

После ослабления рамки монтажными лопатками аккуратно извлеките рамку из внутренней части фотоаппарата.
