Замена ЖК-дисплея Kodak EasyShare Z1015 IS

Начните со сдвига переключателя в сторону символа «открыто». Отпустите палец от переключателя — крышка отсека для батареи откроется.

Далее нажмите вниз на красный фиксатор, удерживающий батарею на месте.

После того как батарея выскочит из отсека, просто выньте её из камеры.

Убедитесь, что крышка объектива установлена на Kodak EasyShare при работе с этим руководством.

Также следите за винтами, которые вы снимаете в ходе пошаговых инструкций. Потеря винта может затруднить сборку камеры.

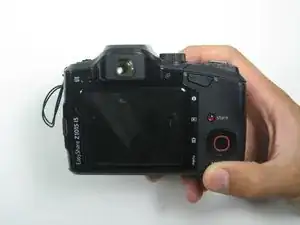

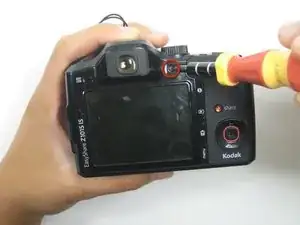

Начните со снятия первого винта, расположенного на задней панели камеры.

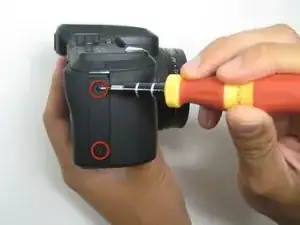

Далее снимите два винта, расположенные на правой стороне камеры.

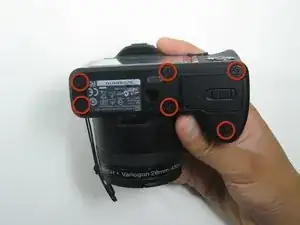

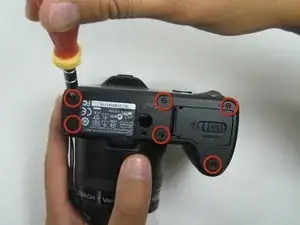

После удаления винтов на правой стороне снимите шесть винтов, расположенных на нижней части камеры.

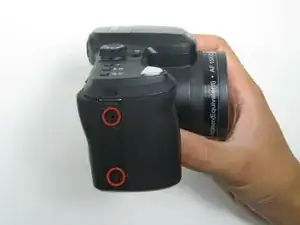

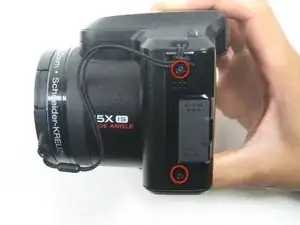

Наконец, снимите два винта, расположенные на левой стороне камеры.

После того как все одиннадцать винтов удалены, используйте пластиковые монтажные лопатки, чтобы снять заднюю крышку.

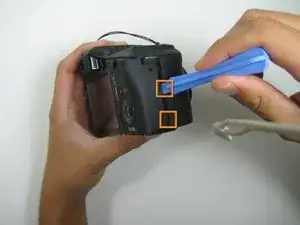

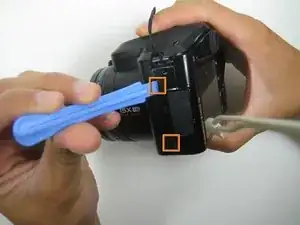

Вставьте пластиковую лопатку и примените рычаг с каждой стороны камеры. Рекомендуемые точки приложения рычага показаны на фотографиях.

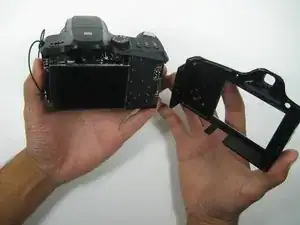

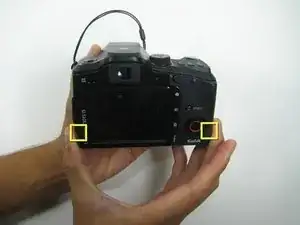

Приложите давление к левой и правой сторонам камеры и оттяните заднюю крышку от корпуса.

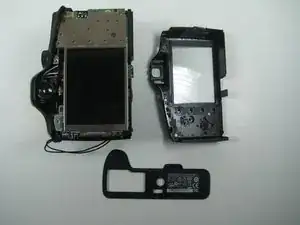

После успешного снятия задней крышки у вас должно быть одиннадцать винтов и снятая нижняя крышка, отделённые от камеры.

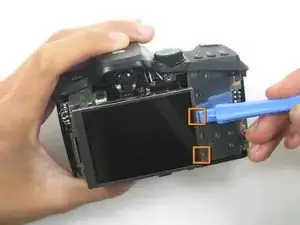

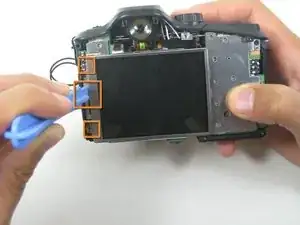

Начните с использования пластиковых монтажных лопаток, чтобы вынуть ЖК-экран из внутренней рамки. Для этого поместите лопатку между экраном и рамкой и примените рычаг, чтобы извлечь экран. Проделайте это по периметру рамки, особенно в тех местах, где на фотографиях отмечены оранжевые квадраты.

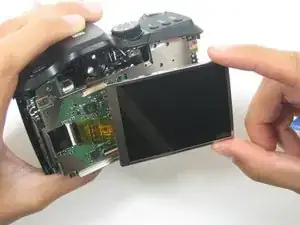

Осторожно извлеките ЖК-экран из внутренней рамки, поднимая и тянув за правую сторону.

Будьте крайне осторожны, не тяните экран слишком сильно — это может порвать шлейф, соединяющий экран с платой, и безвозвратно повредить камеру.

Чтобы полностью отделить ЖК-экран от внутренней части камеры, необходимо отсоединить шлейф от платы.

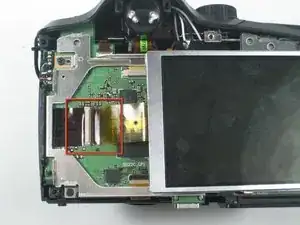

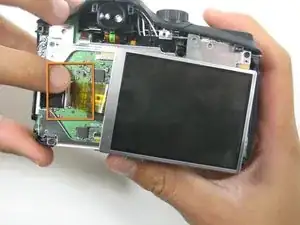

Для этого аккуратно поднимите защёлку, фиксирующую шлейф на плате, и слегка потяните экран.
