Замена блока зум-объектива Sony Cyber-shot DSC-W510

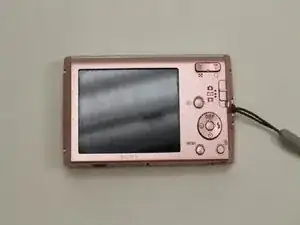

Поместите Sony Cyber-shot DSC-W510 на магнитный рабочий коврик. Это поможет сохранить маленькие винты в порядке.

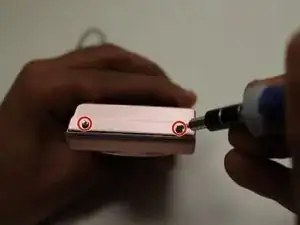

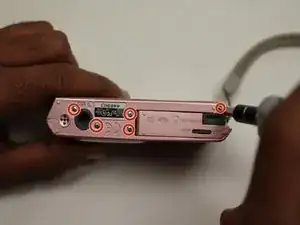

Отверткой Phillips #00 открутите внешние винты с корпуса камеры.

На нижней части камеры пять винтов и два на боковой стороне.

Если винты срезаны, перейдите к руководству Удаление срезанного винта.

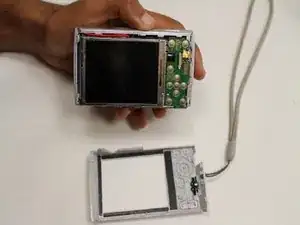

Подденьте рамку экрана пластиковой лопаткой.

Возможно, потребуется начать с поддевания с одного конца экрана и по кругу продвигаться вдоль кромки рамки, пока она не отщелкнется.

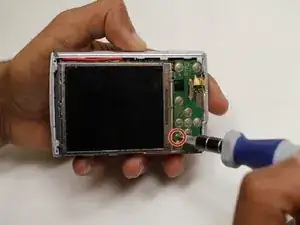

Отверткой отвкрутите один винт на плате панели управления.

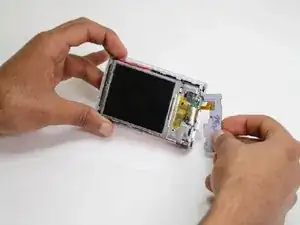

Осторожно отключите панель управления от разъема материнской платы.

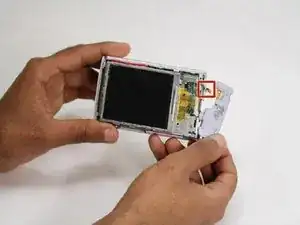

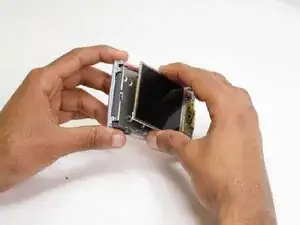

С помощью рук подденьте ЖК-экран от металлической платы.

Осторожно отключите ЖК-экран от материнской платы.

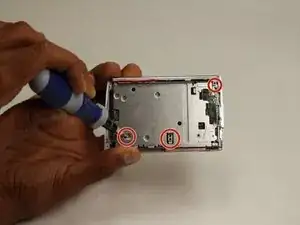

Снимите винты с металлической платы, используя отвертку Phillips #00.

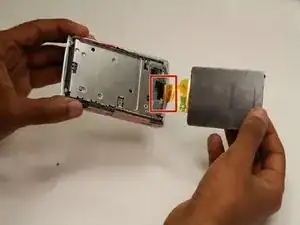

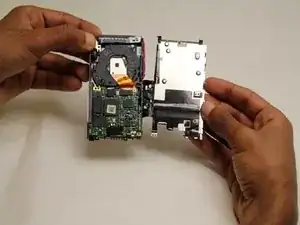

Разъедините металлическую плату с помощью пластиковой лопатки.

Отделите черную ленту от лампы вспышки.

Избегайте прикосновения к лампе — при прикосновении она может обжечь или ударить током.

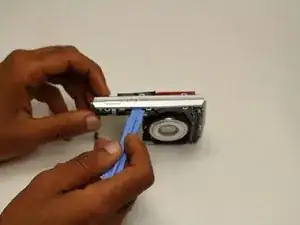

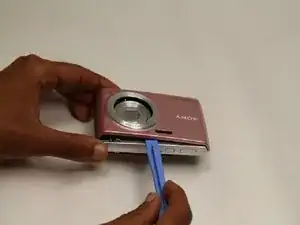

Подденьте оставшиеся крышки корпуса камеры пластиковой лопаткой.

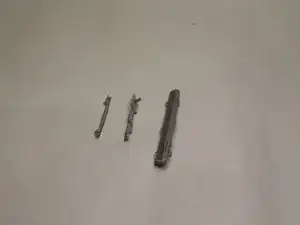

Некоторые детали могут выпасть в процессе.

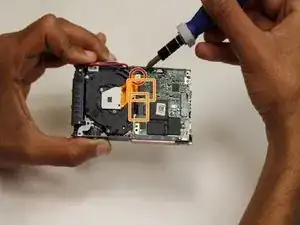

Открутите один винт на материнской плате.

Отключите два соединителя между блоком камеры и материнской платой.

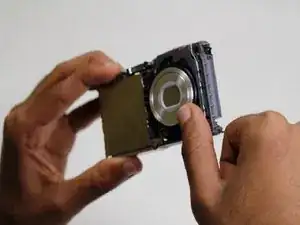

Вытолкните блок зум-объектива из корпуса, используя палец или инструмент для поддевания.
