Замена AV-разъёма Sony Cyber-shot DSC-W55

Сдвиньте крышку отсека для батареи в направлении, указанном стрелкой.

Потяните крышку отсека для батареи на себя.

Подденьте синий фиксатор, чтобы батарея выскочила.

Извлеките батарею из камеры.

Отверткой Phillips #00 выньте два винта с панели предостережений.

Снимите эту панель.

Осторожно: возможны падающие детали.

Отверткой Phillips #00 отвинтите винт с левой стороны камеры (на боковой панели выгравировано «3x optical zoom»).

Снимите панель.

Отверткой Phillips #00 отвинтите винт на нижней части камеры, ближайший к задней крышке.

Аккуратно снимите заднюю крышку.

Она может быть немного тугой, поэтому приложите небольшое усилие. Действуйте осторожно.

Отверткой Phillips #00 отвинтите винт с правой стороны (где была панель предостережений).

Отверткой Phillips #00 выньте небольшой винт на нижней части камеры, прикреплённый к передней панели.

Аккуратно снимите переднюю панель.

Приложите небольшое усилие, чтобы отщёлкнуть корпус. Действуйте осторожно.

Отогните чёрные фиксирующие защёлки. Может понадобиться пинцет.

Отсоедините два оранжевых кабеля.

Аккуратно вытяните корпус объектива из камеры.

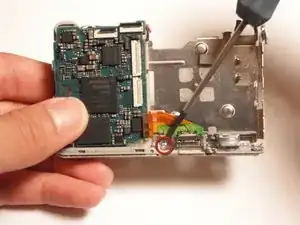

Отверткой Phillips #00 отвинтите чёрный винт на материнской плате.

Пинцетом снимите два оранжевых кабеля в верхней части материнской платы.

Поднимите материнскую плату из её посадочного места.

Для AV-разъёма отсоедините нижний оранжевый кабель.

Для ЖК-экрана отсоедините верхний оранжевый кабель с правой стороны материнской платы.

Для материнской платы отсоедините все оранжевые кабели.

Осторожно: не повредите красный, белый и чёрный провода при поднятии платы.

Убедитесь, что оранжевые кабели от материнской платы отсоединены от ЖК-экрана.

Снимите ЖК-экран с петли.

Убедитесь, что ЖК-экран прикреплён к плате на задней стороне камеры.

Снимите диск с задней стороны камеры. Он легко снимается.

Отверткой Phillips #00 отвинтите винт в камере.

Снимите оранжевый кабель, соединяющий верхнюю часть камеры и плату. Он должен выскользнуть прямо при небольшом усилии.

Теперь извлеките плату и ЖК-экран из камеры.

Плата может потребовать лёгкого подтягивания вверх ногтем или пинцетом.

Убедитесь, что оранжевые кабели с верхней части отсоединены от материнской платы.

Отверткой Phillips #00 отвинтите винт на верхней части задней стороны.

Снимайте верхнюю часть медленно и осторожно. Она всё ещё слегка прикреплена и может потребовать небольшого усилия.

Медленно выкрутите сборку вспышки.

Она прикреплена к петле, поэтому потребуется небольшое усилие.

Отверткой Phillips #00 отвинтите винт, крепящий AV-разъём.

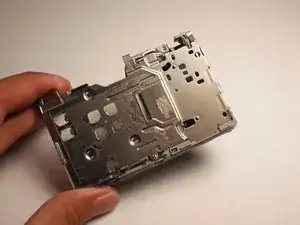

Переверните камеру на спинку, аккуратно потяните нижнюю крышку.

Хватайте круглый верх и тяните прямо наружу.

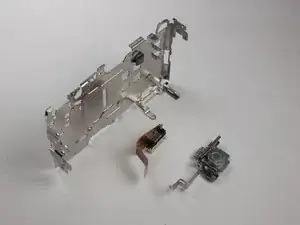

Разъём для штатива и AV-разъём можно разделить.
