Замена преломляющего блока Kodak Signet 35
Если изображение через видоискатель вашей камеры Kodak Signet 35 нечеткое, возможно, преломляющий блок поврежден или загрязнен. Этот гид проведет вас через процесс снятия преломляющего блока для его надлежащей очистки или замены. Пожалуйста, учтите необходимые инструменты и достаточно времени для разборки и сборки устройства с должным вниманием.
Шаг 1

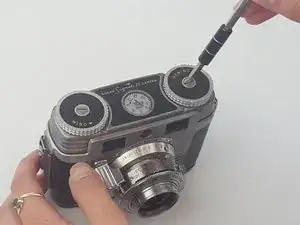

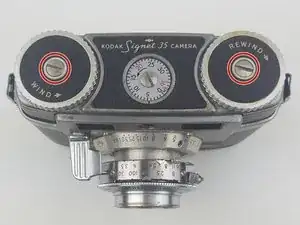

Держите переключатель одной рукой и с помощью отвертки с плоским лезвием на 4 мм открутите винт, который удерживает переключатель на месте.

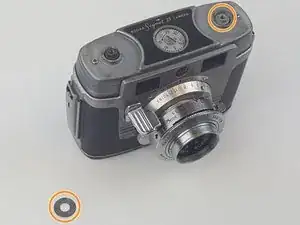

Снимите шайбу, расположенную под каждым переключателем.
Будьте осторожны, чтобы не потерять шайбу, расположенную под каждым переключателем.
Повторите ту же процедуру для другого переключателя/ручки.
Шаг 2

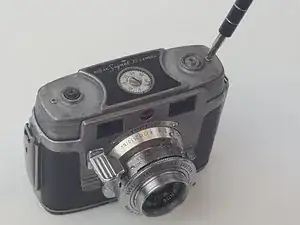

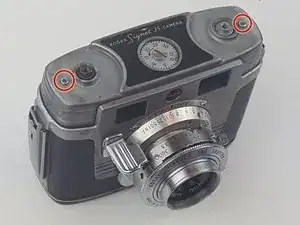

Используя крестовую отвертку, открутите оба винта с крестовой головкой, расположенные сверху камеры.

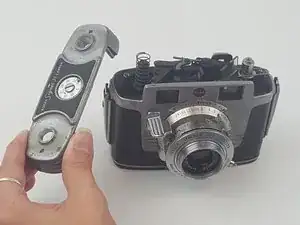

После удаления обоих винтов аккуратно снимите верхнюю крышку.
Шаг 3

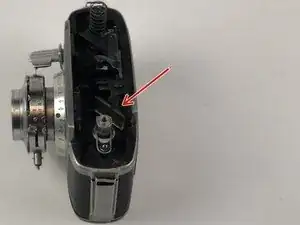

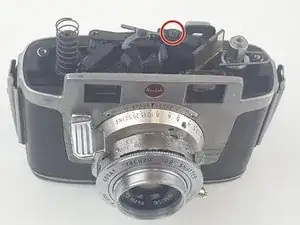

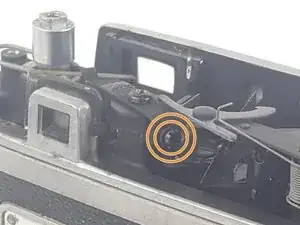

Используя крестовую отвертку, снимите винт с вертикальной головкой, который удерживает металлическую скобу, расположенную рядом с видоискателем.

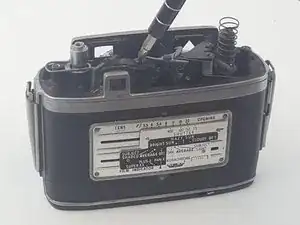

С помощью плоской отвертки на 2,5 мм аккуратно ослабьте горизонтальный винт, который удерживает металлическую скобу, чтобы облегчить снятие преломляющего блока.
Будьте осторожны при сборке устройства, НЕ затягивайте горизонтальный винт с плоской головкой полностью. Затяните винт настолько, чтобы преломляющий блок был на месте, а затем остановитесь.
Шаг 4

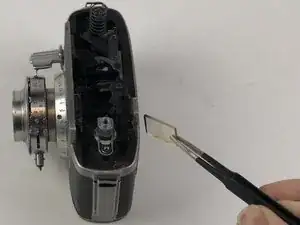

Снимите преломляющий блок с помощью пинцета. Теперь его можно очистить или заменить.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
