Замена экрана Leica CS20

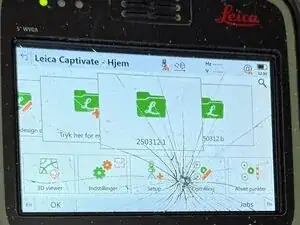

Экран контроллера был разбит во время работы на стройплощадке. Я не хотел платить 1200 евро в сервисный центр Leica.
Шаг 1
Я снова это сделал!
Шаг 2
Мне надоело платить 1200 евро в сервисный центр Leica, поэтому я заказал новый заменяемый экран здесь: www.xsurveying.com/product/new-leica-cs20-digitizer-screen-replacement Цена с доставкой составляла около 185 евро
Шаг 3
Посылка пришла через две недели. Внутри был хорошо упакованный сенсорный экран
Шаг 4
Поместите контроллер на стол
Шаг 5

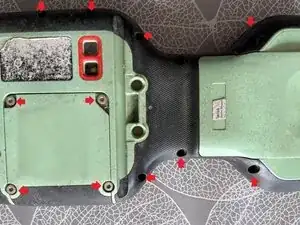

…и открутите все болты
Шаг 6

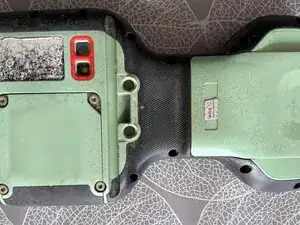

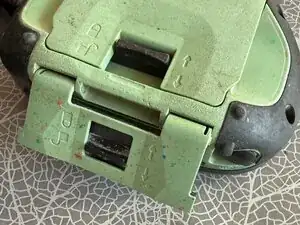

Также снимите нижнюю пластиковую крышку
Шаг 7

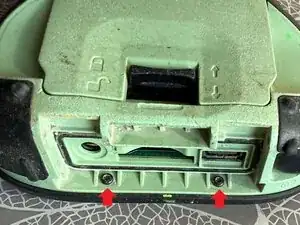

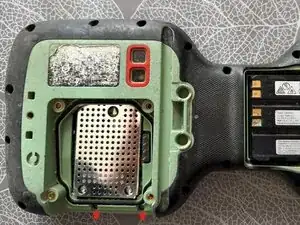

…чтобы открутить эти два чёрных болта. Разместите их отдельно.
Шаг 8
Эти болты также следует открутить.
Шаг 9

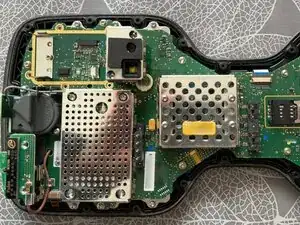

После этого можно снять заднюю стенку контроллера
Шаг 10
Открутите эти четыре болта
Шаг 11

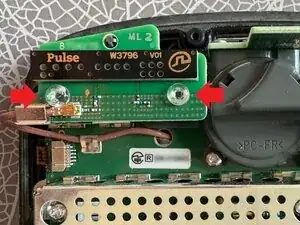

Открутите эти два маленьких болта. Разместите их отдельно.
Шаг 12
Открутите эти два пластиковых болта. Разместите их отдельно.
Шаг 13

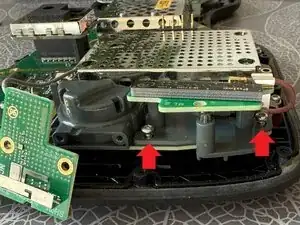

Теперь можно открутить последние два болта
Шаг 14
Этот разъём GNSS-антенны будет отключён, когда вы вытащите металлическую рамку
Шаг 15

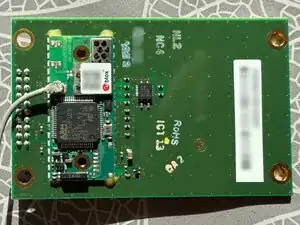

…затем осторожно выньте эту плату
Шаг 16

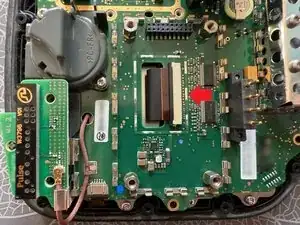

Таким образом вы получите доступ к этому ленточному кабелю
Шаг 17
...отсоедините его!
Шаг 18

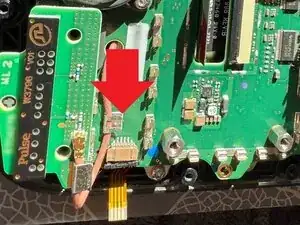

Также отсоедините кёрцеровский разъём от этого ленточного кабеля
Шаг 19
Действуйте с большой осторожностью!
Шаг 20

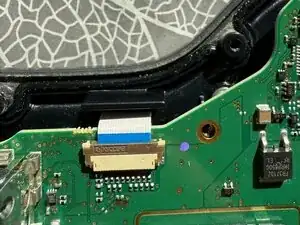

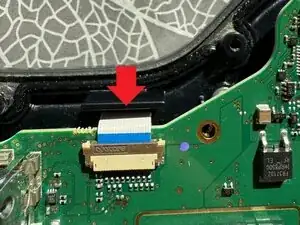

Отсоедините ленточный кабель сенсорного экрана
Шаг 21

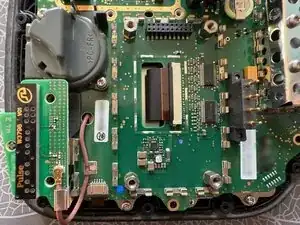

Теперь вы можете снять всю плату…
Шаг 22

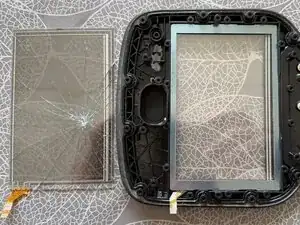

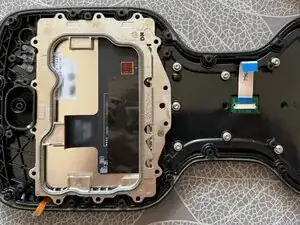

И наконец, замените экран!
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
