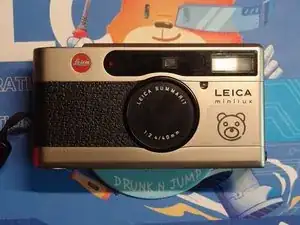

Ремонт Leica Minilux E02, замена гибкого кабеля FPC объектива

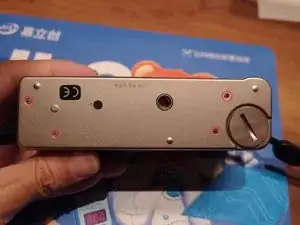

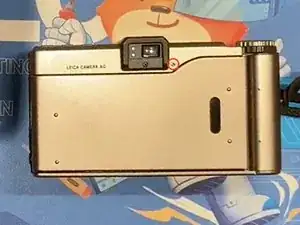

Отверните: снимите 4 винта на нижней крышке и один винт на задней панели рядом с видоискателем.

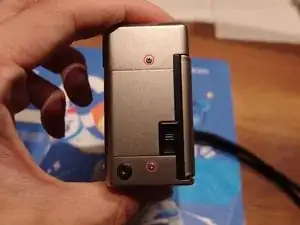

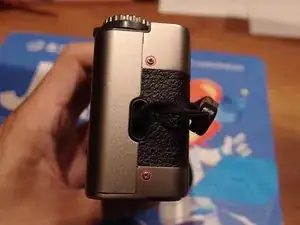

Отверните 4 винта на левой и правой части корпуса.

Сначала снимите нижнюю крышку. Обратите внимание на черный пластиковый элемент в красном прямоугольнике. Я не уверен в его исходном положении.

Затем аккуратно снимите верхнюю крышку.

В завершение снимите переднюю панель корпуса.

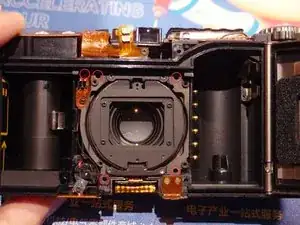

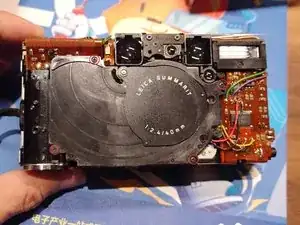

Отверните 4 винта вокруг защитного кожуха объектива, затем снимите защитный кожух.

Нанесите метки на кольцо для последующей установки (этот шаг не обязателен, если бочонок объектива и другие конструкции не менялись).

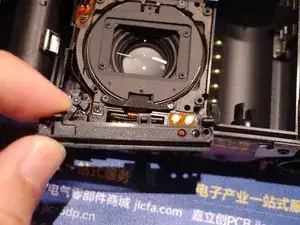

Одним пальцем закройте прямоугольную область, чтобы пружина не выскочила. Затем снимите пружину.

Снимите зубчатое колесо фокусировки.

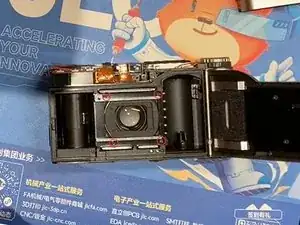

Отверните 4 винта, снимите направляющую пленки.

Отверните 2 винта, снимите кожух светодиода и контактный экран FPC.

Отверните 6 винтов, чтобы отсоединить модуль объектива. Модуль объектива можно снять сейчас или позже.

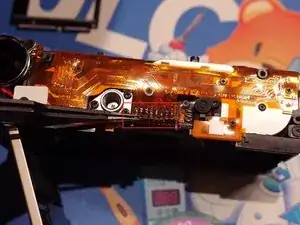

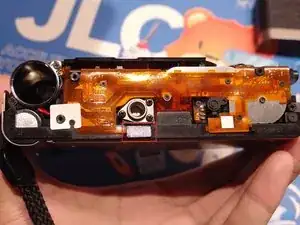

Отпаять контакты FPC.

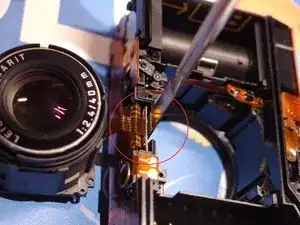

Отверните два винта, скрытые под FPC, и извлеките FPC.

Не пытайтесь снять FPC так, как показано на изображении 2.

Теперь модуль объектива можно вынуть.

Отверните 4 винта, крепящие заднюю направляющую объектива. Аккуратно снимите направляющую, следя за тем, чтобы не потерять пружину, соединяющую три (или два) элемента. Храните эти элементы вместе.

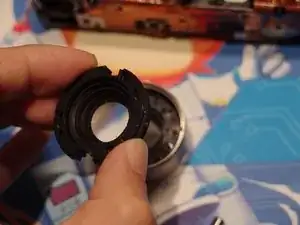

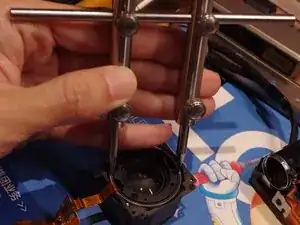

Найдите две контактные точки на задних кольцах объектива. Возможно потребуется специальный инструмент («井») для их ослабления; подойдет небольшая отвертка или пинцет (я этого не пробовал).

Снимите бочонок объектива, убедившись, что другие два бочонка остаются в исходных положениях. Несовпадение этих бочонков трудно исправить.

Отверните 3 винта, извлеките задний блок оптических элементов.

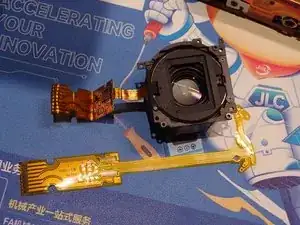

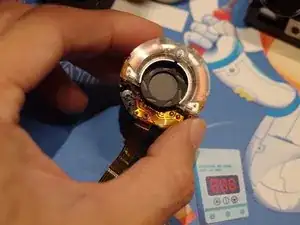

Извлеките затвор и модуль диафрагмы.

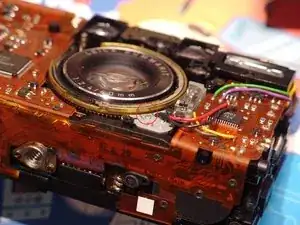

Отпаяйте существующий FPC, уделив особое внимание двум микросхемам, отмеченным кружками, сохранив их исходную ориентацию. Аккуратно отпаяйте эти микросхемы и перенесите их на новый FPC.

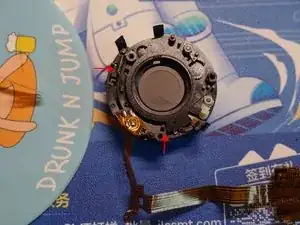

Отверните 1 винт на FPC, отпаяйте 4 контакта реле.

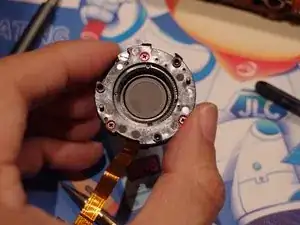

Отверните 3 винта.

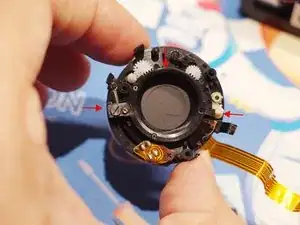

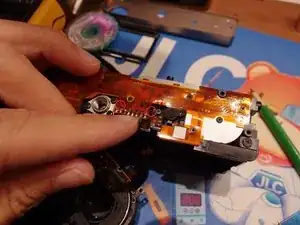

Отверните 1 винт на FPC, отпаяйте 4 контакта оптопары. Обратите внимание на кольцо и точки позиционирования, отмеченные стрелками. Они легко отсоединяются, поэтому я оставляю это последним шагом: после полного снятия FPC сразу установите новый.

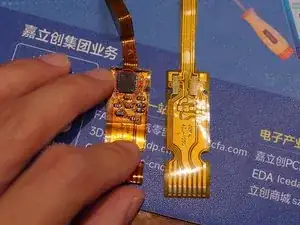

На старом FPC есть пластиковые подкладки — снимите их и установите на новый FPC.

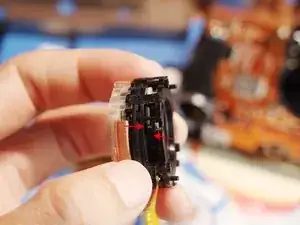

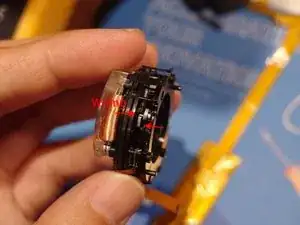

См. эти изображения для установки обратно механизма затвора и диафрагмы.

Сначала прикрутите задний блок оптических элементов и модуль затвора вместе.

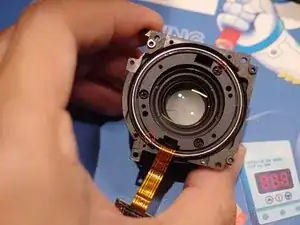

Выровняйте центр FPC затвора с выемкой на передней части бочонка объектива. Аккуратно вставьте модуль объектива обратно. Вы можете услышать щелчок, когда задний модуль зафиксируется. Слегка поверните задний модуль, чтобы убедиться в надежной фиксации.
