Замена внешней оболочки Cyber-Shot DSC-H55

Используйте отвёртку Phillips #00, чтобы вынуть два винта, расположенные на правой стороне камеры.

Используйте отвёртку Phillips #00, чтобы удалить три винта на нижней части камеры.

Используйте пластиковый приспособление для вскрытия, чтобы приподнять крышку с информацией о патенте и снять её.

Поместите пластиковый инструмент в щель между металлическим кольцом и чёрной деталью слева.

Сдвиньте чёрную крышку и приподнимите её, чтобы снять.

На первой картинке показано, как выглядит левая сторона камеры после снятия боковой панели.

Используйте отвёртку Phillips #00, чтобы удалить два винта на этой левой стороне.

Переверните камеру на правую сторону, где вы удалили первые два винта.

Вставьте пластиковый инструмент в щель и приподнимите, чтобы ослабить эту сторону корпуса. Ослабление одной стороны облегчает снятие всей оболочки.

Как только сторона ослаблена, приложите небольшое усилие, чтобы снять оболочку.

Снимайте одну сторону, затем другую, чтобы не повредить детали камеры.

Держите отсека батареи открытым — это упростит выполнение этого шага.

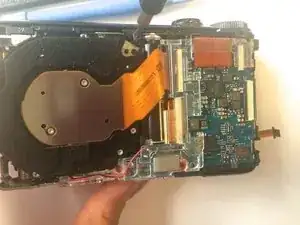

Снятие внешней оболочки обнажит материнскую плату (зелёную плату).

Осторожно захватите материнскую плату и переверните её.

Найдите ленточный кабель, выступающий из материнской платы. Захватите кабель как можно ближе к белому квадрату и слегка потяните, чтобы отсоединить его.

Снимите ЖК-экран, чтобы отделить металлическую рамку, соединяющую экран с корпусом камеры.

Осторожно оттяните металлическую рамку, учитывая, что правый край экрана соединён ленточным кабелем.

Медленно снимайте металлическую рамку, пока она полностью не отщёлкнется.

Переверните металлический экран лицевой стороной вниз. На белом разъёме будет небольшой чёрный зажим, который позволяет снять ленточный кабель.

Осторожно приподнимите чёрный зажим и вытяните ленту, чтобы снять ЖК-экран.

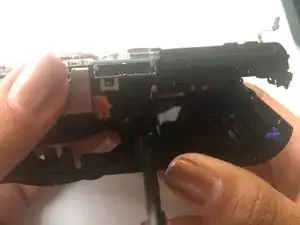

Возьмите отвёртку Phillips #00 и выньте винт, расположенный в верхней средней части камеры.

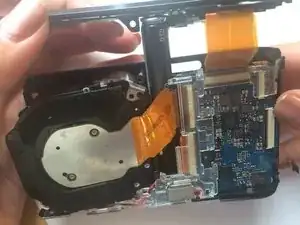

Вверху справа находится ленточный кабель. Обязательно отключите его так же, как в предыдущем шаге.

Медленно и аккуратно потяните ленточный кабель вверх.

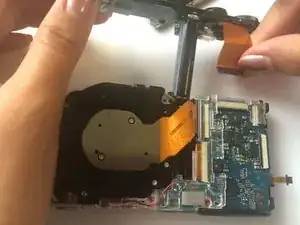

Снимите переднюю внешнюю оболочку, подталкивая её с левой стороны.
