Замена переднего прозрачного корпуса системы видеонаблюдения Netgear Arlo 2 Camera HD

Камеры

В этом руководстве описан процесс снятия прозрачного корпуса, закрывающего переднюю часть камеры. В ходе работы придётся иметь дело с электрическими соединениями, поэтому важно действовать аккуратно. Для удобства используйте отвертку Phillips #00. Также могут подойти Phillips #000 или #0, но учтите: чем меньше отвертка, тем выше риск сорвать шлиц винта. Рекомендуется иметь пластиковый инструмент для вскрытия (синий), чтобы аккуратно разъединять корпус, а также миску или контейнер для мелких винтов, которые легко потерять.

Шаг 1

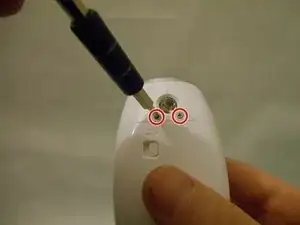

Открутите два винта Phillips #00 длиной 3,0 мм на нижней части камеры.

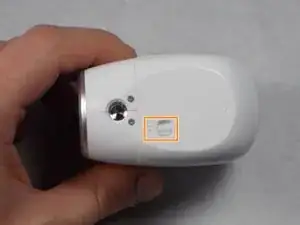

Откройте отсек для батарей внизу, сдвинув рычажок, отмеченный оранжевым цветом, в сторону и оттянув нижнюю часть корпуса назад, сдвигая её.

Шаг 2

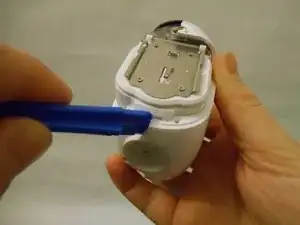

Снимите нижнюю часть корпуса над отсеком для батарей, подставив пластиковый инструмент для вскрытия под кромку корпуса и поддев её вверх.

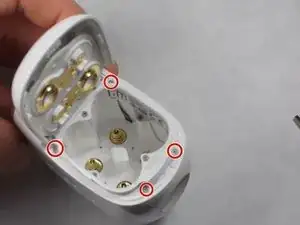

Открутите четыре винта Phillips #00 длиной 3,0 мм на внешней стороне отсека для батарей.

Шаг 3

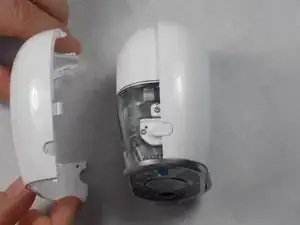

При взгляде на объектив камеры сначала снимается левая панель корпуса (для правой панели потребуются дополнительные шаги).

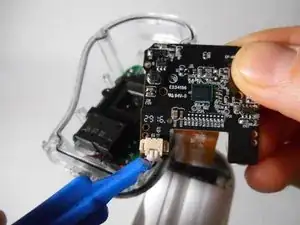

Разместите пластиковый инструмент для вскрытия между двумя частями корпуса и разомкните их снизу.

Аккуратно снимите боковую часть корпуса по мере её освобождения.

Шаг 4

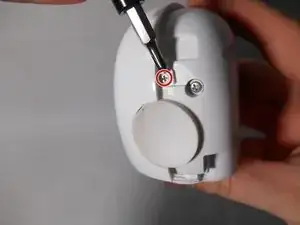

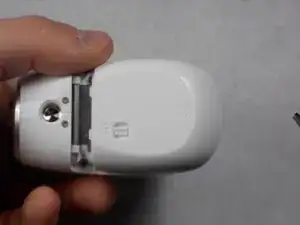

Открутите меньший винт Phillips #00 длиной 3,0 мм в центре на задней части устройства.

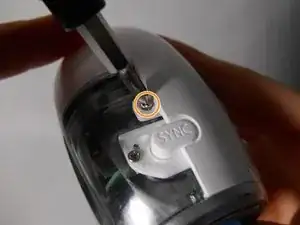

Переверните камеру и открутите центральный винт Phillips #00 длиной 3,0 мм над кнопкой SYNC.

Шаг 5

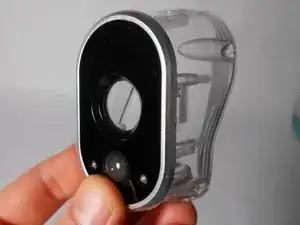

Используя пластиковый инструмент для вскрытия, аккуратно отстраните правую панель от устройства.

При необходимости замените любую из сторон пластмассового корпуса.

Шаг 6

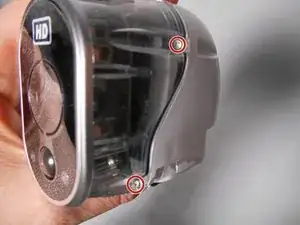

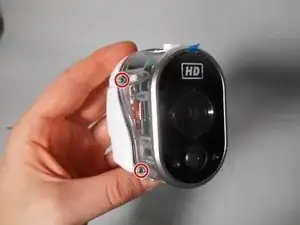

Открутите четыре винта Phillips #00 длиной 4,0 мм с обеих сторон прозрачного корпуса.

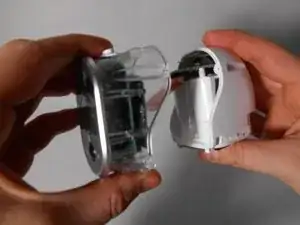

Разделите прозрачную половину корпуса и белую половину.

Разделяйте половины только настолько, чтобы они были разъединены. Ленточный плоский кабель короткий, и его соединение деликатно.

Шаг 7

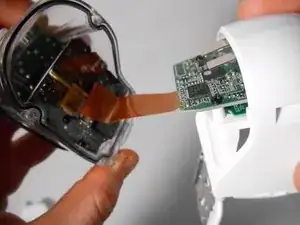

Поднимите маленький тонкий чёрный прямоугольный фиксатор, который закрывает разъёмы плоского ленточного кабеля.

Фиксатор очень плоский, поэтому используйте ноготь или лопатку. Не используйте острые предметы, такие как нож — это может повредить устройство!

С поднятым фиксатором кабель освободится и вы сможете полностью разъединить белую и прозрачную половины.

Шаг 8

Повторите ту же процедуру, что и в шаге 6, чтобы освободить плоский ленточный кабель из чёрного прямоугольного фиксатора.

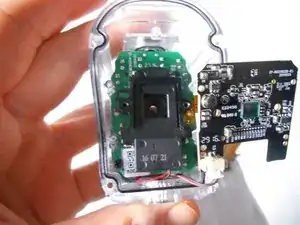

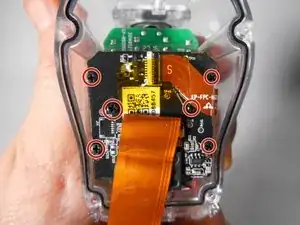

Открутите шесть чёрных винтов Phillips #00 длиной 3,0 мм, удерживающих чёрную плату.

Освободите зажим в нижнем левом углу чёрной платы, сжав крылья по обе стороны зажима.

Убедитесь, что прозрачный корпус или чёрная плата поддерживаются или лежат на поверхности, чтобы ни одна из частей не упала при освобождении зажима.

Шаг 9

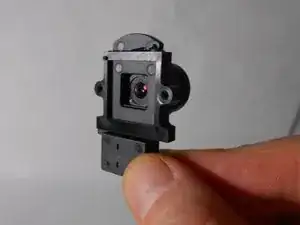

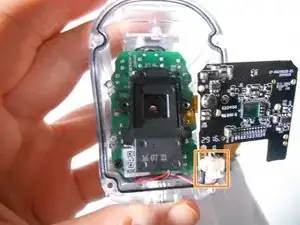

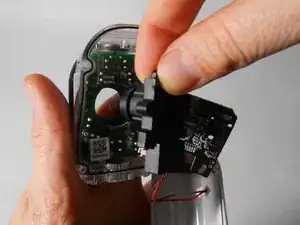

Снимите чёрную пластмассовую деталь, содержащую камеру, с её места.

При необходимости замените эту деталь.

Шаг 10

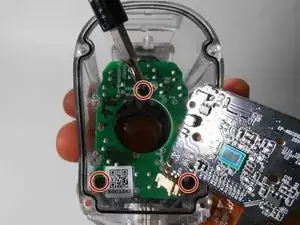

Удалите три винта Phillips #000 длиной 3 мм.

Шаг 11

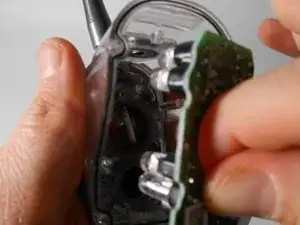

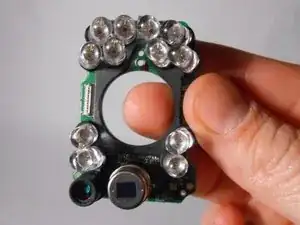

Выньте плату инфракрасного светодиода и датчика движения из устройства.

При необходимости замените эту часть.

Шаг 12

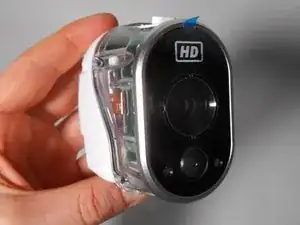

Снимите прозрачный корпус.
