Замена аккумулятора Lefant M210

Выключите Lefant M210 и отключите его от зарядной станции.

Переверните устройство дном вверх.

Найдите круглые щеточные блоки с левой и правой стороны снизу.

Разместите устройство на чистой ровной поверхности, чтобы избежать царапин.

Подденьте край щеточного блока iFixit Opening Tool (или аналогичным монтажным инструментом) под круглую кромку блока.

Оказывайте небольшое усилие вниз на противоположный конец инструмента, чтобы поддеть щеточный компонент и вынуть его из гнезда.

Полностью извлеките щеточный блок и отложите в сторону.

Если Вы меняете оба щеточных блока, повторите действие с другой стороны.

Избегайте чрезмерного усилия, чтобы не повредить крепёжные защёлки.

Разместите новый щеточный блок над квадратным монтажным штифтом.

Совместите квадратное углубление на дне щётки с соответствующим квадратным штифтом в корпусе пылесоса.

Нажмите на щеточный блок до характерного щелчка, чтобы он встал на место.

Осторожно потяните щетку, чтобы убедиться, что она надёжно зафиксирована.

Щеточный блок должен сидеть заподлицо с корпусом и не смещаться при лёгкой подтяжке.

Отверткой Phillips открутите четыре винта возле каждого колеса.

Снимите пластиковую крышку рядом с каждым колесом.

Схватите колесо за обе стороны и потяните вверх.

Для снятия колёс потребуется некоторое усилие.

Не тяните колёса слишком сильно — они прикреплены к кабелям и могут быть повреждены при резком рывке.

Держите колесо поднятым и отсоедините разъём, чтобы освободить его от устройства.

Откройте отсек для пылесборника.

Снимите пылесборник руками, аккуратно потянув его из отсека.

Отсоедините от пылесборника отсек с фильтром, потянув его руками.

Снимите фильтр из его отсека.

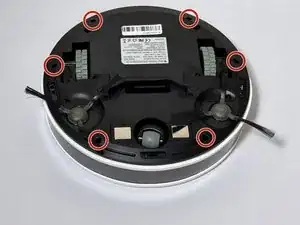

Отверткой Phillips #1 отвинтите шесть винтов по периметру нижнего края устройства.

Осторожно переверните пылесос обратно лицевой стороной вверх, удерживая его целым, чтобы нижняя часть не выпала.

Поверните пылесос так, чтобы логотип Lefant был обращён к Вам.

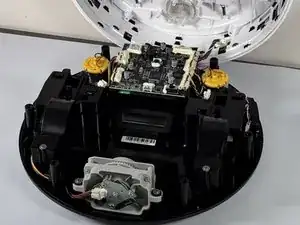

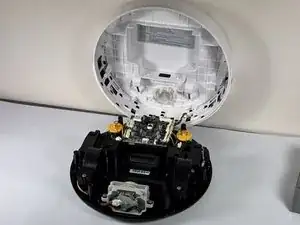

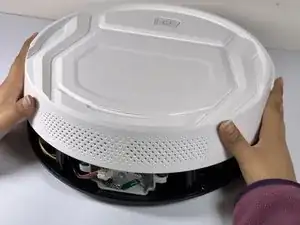

Аккуратно приподнимите белую крышку пылесоса, открывая её как крышку ноутбука, спереди назад.

Уприте открытую крышку во что-нибудь устойчивое, например в стену.

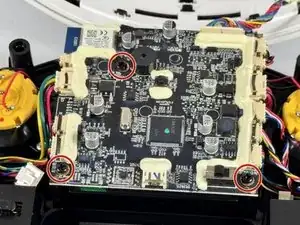

Отверткой Phillips #1 отвинтите три винта, крепящие плату к корпусу устройства.

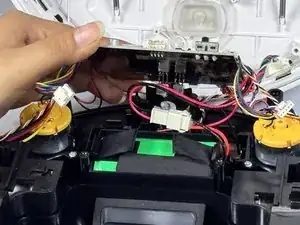

Осторожно приподнимите плату, следя за тем, чтобы не порвать подключённые к ней кабели.

Аккумулятор должен находиться под платой.

Отодвиньте два фиксирующих зажима от аккумулятора и одновременно потяните аккумулятор вверх за крепёжные язычки, чтобы освободить его.

Фиксирующие зажима

Крепёжные язычки аккумулятора

Работайте, освобождая одну сторону за раз — так легче освободить аккумулятор.

Когда аккумулятор освободится из посадочного места, полностью извлеките его, используя за него язычки.

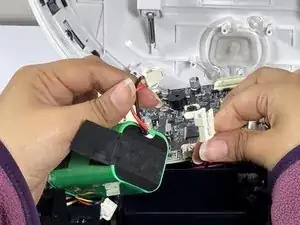

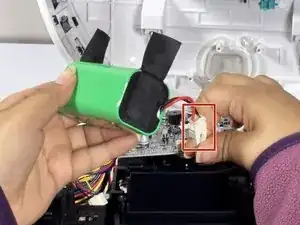

Найдите провод подключения аккумулятора и аккуратно разъедините разъём.

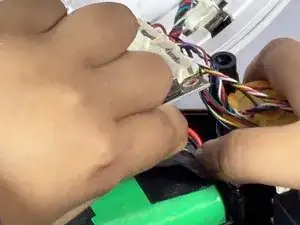

Сожмите разъём проводов на плате и разъедините соединение.

Соединение зафиксировано защёлкой типа прищепки.

После установки нового аккумулятора дайте роботу-пылесосу полностью зарядиться в течение нескольких часов перед повторным использованием.
