Замена батареи пылесоса-робота Rowenta (X - Plorer Serie 75)

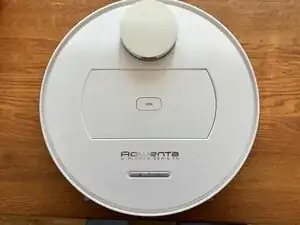

Снимите контейнер для пыли

Переверните робот и снимите вращающуюся щётку

Удалите винты двух вращающихся щёток и вытяните щётки

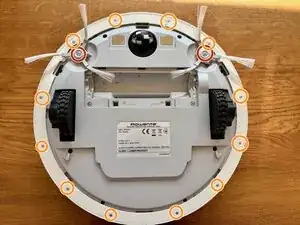

Отверните винты внешнего пластикового кольца и снимите кольцо

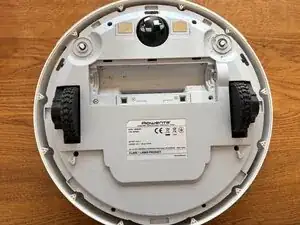

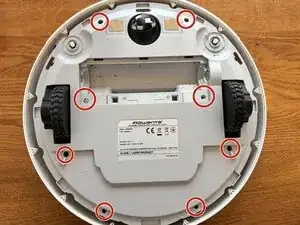

Снимите 8 винтов, соединяющих верхнюю и нижнюю половины корпуса.

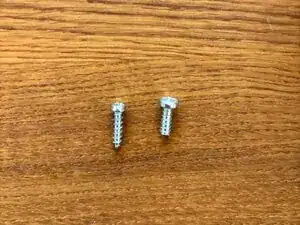

Разделите 2 разных типа винтов.

Переверните корпус (колёса внизу)

Верхняя и нижняя части корпуса всё ещё соединены 3 кабелями.

Осторожно оттяните верхнюю часть корпуса, чтобы открыть и получить доступ внутрь

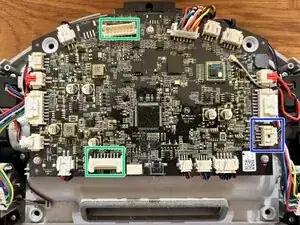

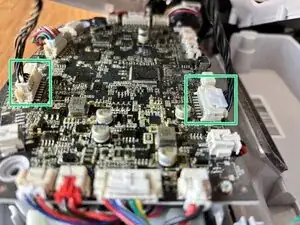

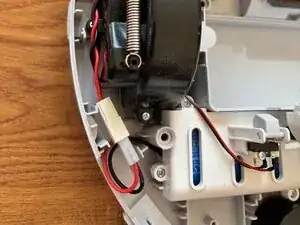

Отключите 2 разъёма (отмечены зелёным)

3-й кабель (отмечен синим, к LIDAR) отключать не нужно. Обратите внимание на прокладку кабеля внутри корпуса для сборки

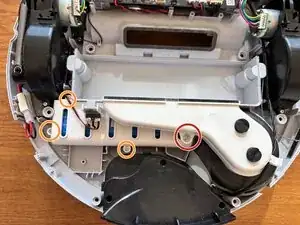

Открутите воздушный канал и снимите его (1 винт, отмечен красным)

Открутите корзину для батареи и снимите её (4 винта)

Отключите разъём старой батареи и извлеките старую батарею
