Разборка Chocomaker Apple Dipper 9820

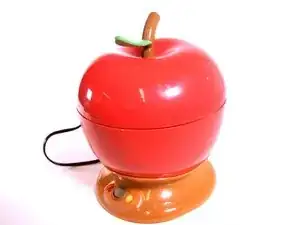

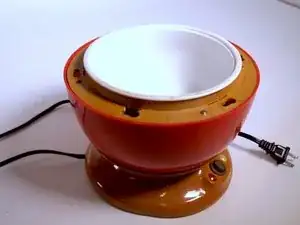

Apple Dipper модель 9820 — кухонный прибор для приготовления дипов, выпускаемый брендом ChocoMaker. Это руководство проведёт Вас по этапам разборки Apple Dipper. Для выполнения инструкции не требуются какие-либо дополнительные специальные навыки.
Шаг 1

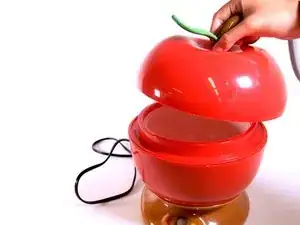

Снимите крышку Apple.
Шаг 2

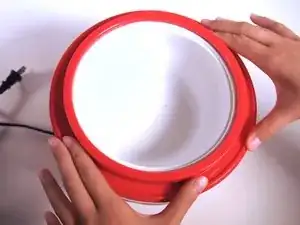

Снимите красную окантовку, вращая её против часовой стрелки.
Шаг 3

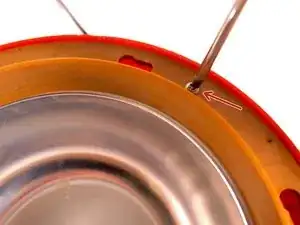

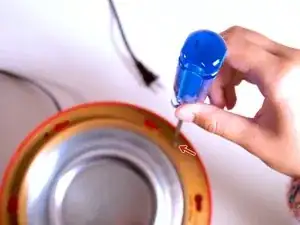

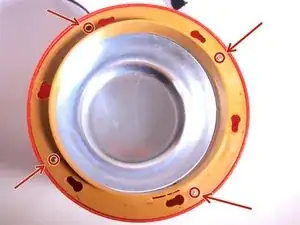

Отвинтите четыре винта вокруг оголённой оранжевой окантовки крестовой отвёрткой Phillips #1.
Шаг 4

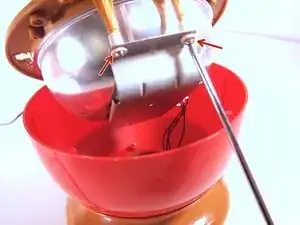

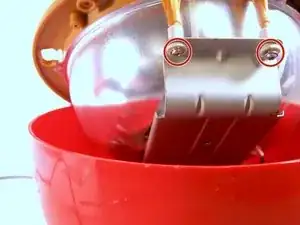

Поднимите белую чашу и металлическую чашу (с оранжевой окантовкой) насколько это возможно, чтобы получить доступ и отвинтить два винта с металлической части.
Отворачивайте винты крестовой отвёрткой Phillips #1.
Эти винты имеют белую окружность и прикреплены к металлу.
Шаг 5

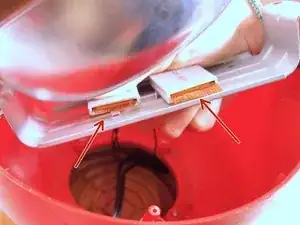

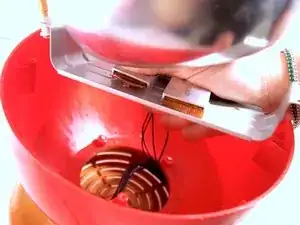

Снимите нагревательные пластины из-под металлической пластины, удерживающей их.
Это позволит полностью снять белую чашу и металлическую чашу с оранжевой окантовкой, оставив красную внешнюю чашу и частично оголённую плату.
Шаг 6
Переверните яблоко.
Снимите нижнюю крышку, используя крестовую отвёртку Phillips #1, отвинтив четыре винта.
Шаг 7

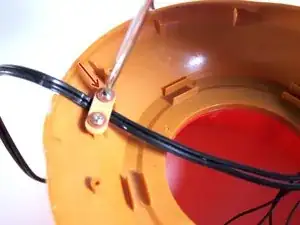

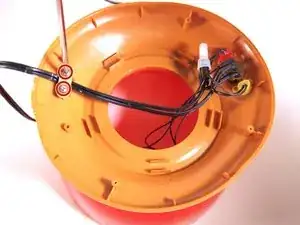

Отвинтите винты 2 мм, фиксирующие держатель провода, отвёрткой P106A.
Эти винты удерживают провод, направляя его правильным образом наружу из корпуса. (Это два винта, прикреплённые к небольшой оранжевой детали)
Шаг 8

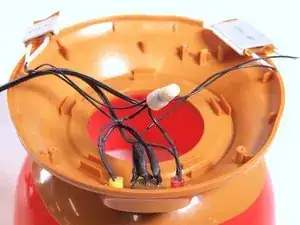

Плата управления оголена.
Устройство управляется переключателем, который направляет напряжение и ток в разные части цепи.
Существуют одна или две петли: одна отвечает за режим «тёпло», другая — за режим «плавление».
Заключение
Для сборки устройства выполните действия в обратном порядке.
Перевод руководства с ifixit.com
