Разборка фонтанчика для шоколада Nostalgia CFF965

Бытовая техника

Это руководство покажет, как безопасно разобрать фонтанчик для шоколада Nostalgia (модель CFF965). После разборки у вас будет доступ к содержимому основания фонтанчика (выключатель, мотор, нагревательная пластина и термостат), а также к башне, шнеку и чаше.

Перед началом разборки убедитесь, что устройство очищено от шоколада (или другой пищи или жидкости) и отключено от сети. Для выполнения этой работы специальных навыков не требуется.

Шаг 1

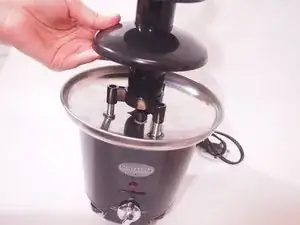

Поднимите секционированную башню руками и снимите её с основной чаши.

Шаг 2

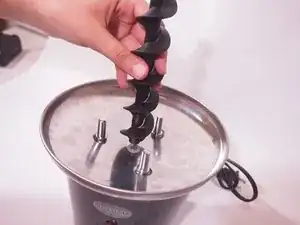

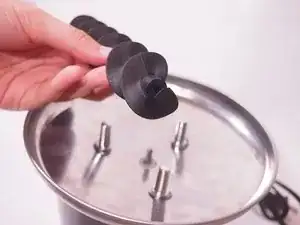

Поднимите шнек вверх и снимите его с основной чаши руками.

Шаг 3

Переверните основание.

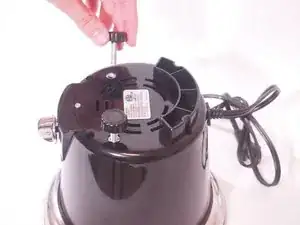

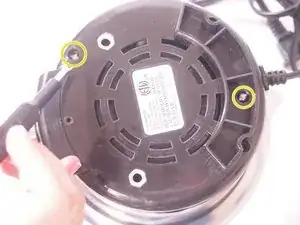

Отвинтите вручную винты «ножек» длиной 21,3 мм.

Шаг 4

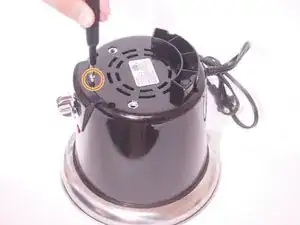

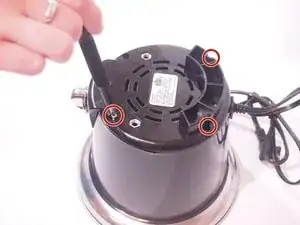

Отвинтите три винта 14,2 мм крестовой отверткой Phillips #2.

Отвинтите винт 9,1 мм рядом с выключателем крестовой отверткой Phillips #2.

Отвинтите два шпильковых винта 14,2 мм гаечной отверткой (размер 6).

Шаг 5

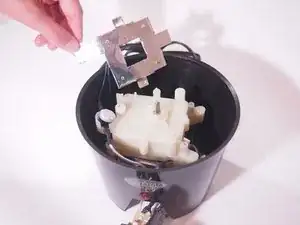

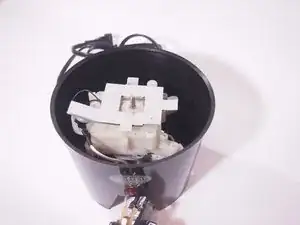

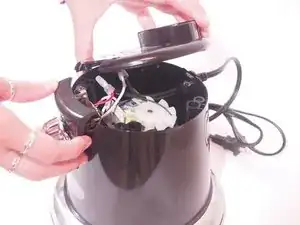

Поднимите монтажную пластину основания руками и снимите её.

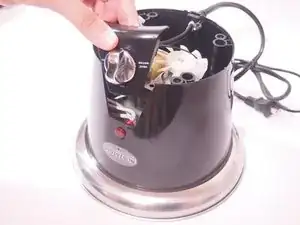

Вытяните модуль выключателя руками.

Шаг 6

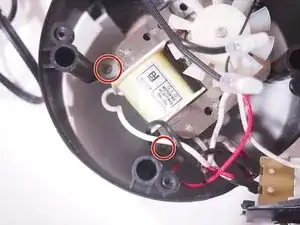

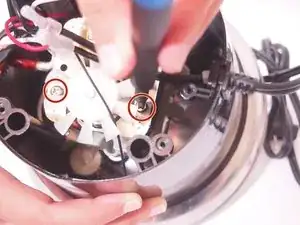

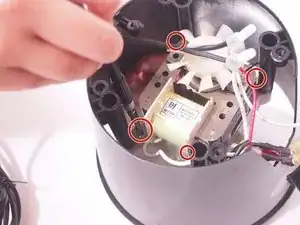

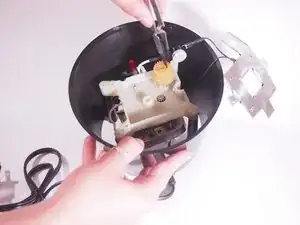

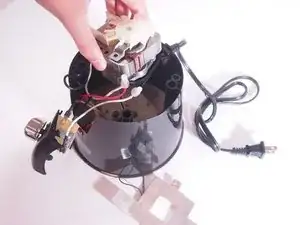

Отвинтите два машинных винта 22,1 мм, фиксирующие мотор, крестовой отверткой Phillips #2.

Снимите прилегающие к ним шайбы 5,9 мм руками.

Шаг 7

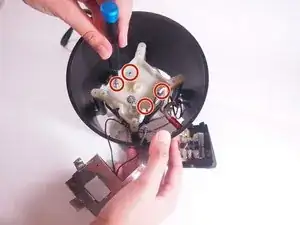

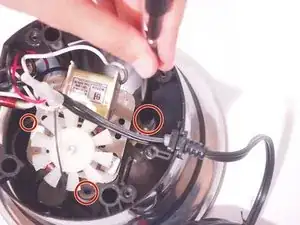

Отвинтите три листовых винта 25,4 мм крестовой отверткой Phillips #2, соединяющие основную чашу с белой пластиковой конструкцией.

При отворачивании удерживайте металлические стойки башни с противоположной стороны основной чаши (см. второе изображение). Это упростит откручивание винтов.

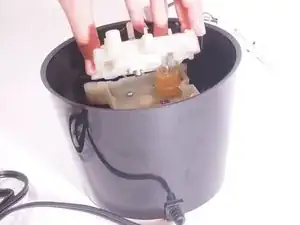

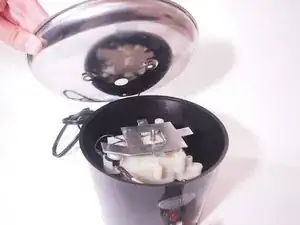

Переверните основание и снимите основную чашу руками.
