Замена вентилятора охлаждения Ninja Foodi SP101 / FT102A

Используйте отвертку TR10, чтобы вынуть четыре винта 11 мм, удерживающие чёрный рычажный штангу.

Снимите чёрную рычажную штангу.

Используйте крестообразную отвертку Phillips #1, чтобы вынуть по три винта 8 мм с каждой стороны задней панели.

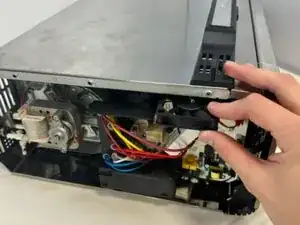

Переверните устройство вниз ногами и откройте нижнюю панель.

Удалите 3 винта Phillips #1 вдоль верхнего края внутренней части с помощью отвертки. Нижние 2 снимать не нужно.

Снимите панель с торца управления. Чтобы снять её, сдвиньте вперёд в направлении передней панели управления, чтобы освободить защёлки из корпуса. Отогните боковую панель, когда защёлки визуально выйдут из своих посадочных мест в корпусе.

Поднимите ручку и вытащите боковую панель.

Снимите боковую панель с ручкой.

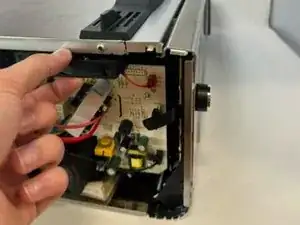

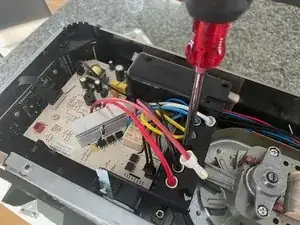

Удалите винт из пластиковой рамки электронного узла, как показано. Не уроните винт при снятии!

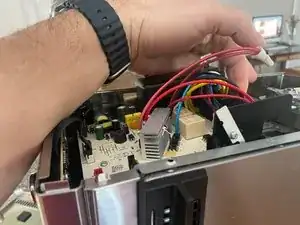

Приподнимите узел так, чтобы был доступен винт к металлической лапке, удерживающей вентилятор. Снимите его крестообразной отверткой. Не роняйте винт. При необходимости попросите помощника поддержать узел. Не гните лапку.

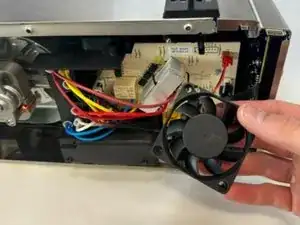

Сдвиньте чёрный вентилятор охлаждения и извлеките его. По бокам имеются удерживающие защёлки, которые нужно приподнять для освобождения вентилятора.

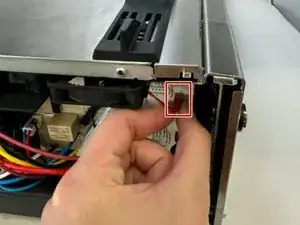

Отсоедините красный кабель, который соединяет вентилятор охлаждения с платой. Сожмите защёлку на красном разъёме и одновременно слегка потяните, чтобы освободить его.

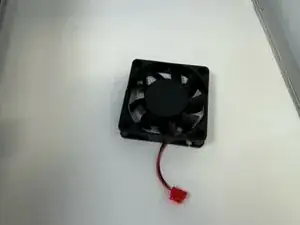

Снимите вентилятор охлаждения и замените его на новый такого же размера и типа: 60 x 60 x 15 мм, 12 В постоянного тока. Тщательно сравните соответствие размеров.

Если у нового вентилятора отсутствует разъём или установлен неправильный разъём, отрежьте разъём от старого вентилятора, оставив достаточную длину провода со стороны жгута. Зачистите концы инструментом для снятия оболочки или аналогичным способом.

Спаяйте провода и изолируйте соединения. Красный к красному (+), чёрный к чёрному (−). Трубка для усадки подходит для изоляции.

Убедитесь, что заменяемый вентилятор является всасывающим, втягивающим воздух в корпус.

Хорошую замену можно приобрести на www.digikey.com. Номер детали 259-1802-ND. Это вентилятор Sunon более высокого качества, чем заменяемый Hongfei HD-6015L12R. Этот вентилятор подтверждён как продувающий в том же направлении, что и старый.

Вставьте новый вентилятор Sunon этикеткой внутрь отсека электроники управления. Провода должны выходить из корпуса вентилятора сверху при установке. Уложите провода так, чтобы они не касались (горячего) металлического корпуса или радиатора. При необходимости используйте хомуты.

Соберите печь в обратном порядке, как в первых шагах.

Проверьте работоспособность печи. Вентилятор включится через несколько минут (пред)нагрева, поэтому дождитесь этого. Убедитесь, что воздух втягивается в устройство. Если установлен наоборот, Foodi остановится примерно через 10 минут с ошибкой ERROR 1. Хорошим тестом будет запуск полной программы на 15 минут в режиме жарки воздухом при 425°F.
