Замена панели управления Ninja Foodi SP101
Панель управления на вашем Ninja Foodi SP101 — это единственный способ взаимодействия с духовкой. Она отвечает за управление температурой, режимом и оставшимся временем приготовления. Неисправная панель управления не позволяет пользователю взаимодействовать с устройством.
Шаг 1
Используйте отвертку TR10, чтобы удалить четыре винта 11 мм, удерживающих черную рычажную планку на месте.
Шаг 2
Снимите черную рычажную планку.
Шаг 3
Используйте отвертку Phillips #1, чтобы удалить три винта 8 мм с каждой стороны задней панели.
Шаг 4
Переверните устройство вверх дном и откройте нижнюю панель.
Удалите 3 винта Phillips #1 вдоль верхнего края внутри, используя отвертку. Нижние 2 винта не нужно удалять.
Шаг 5

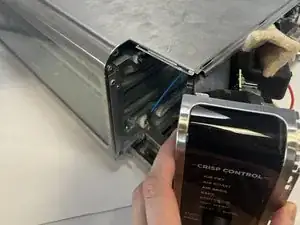

Снимите боковую панель управления. Чтобы снять ее, нажмите вперед к передней панели управления, чтобы освободить зажимы из основного корпуса. Сложите боковую панель, когда зажимы визуально освободились от своих слотов в основном корпусе.
Шаг 6
Поднимите ручку и вытащите боковую панель.
Снимите боковую панель ручки.
Шаг 7

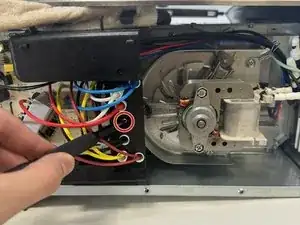

Удалите винт 10 мм с помощью отвертки Phillips #1.
Этот винт соединяет материнскую плату с двигателем.
Шаг 8
Найдите панель управления.
Выдвиньте верхнюю панель наружу и вправо.
Шаг 9

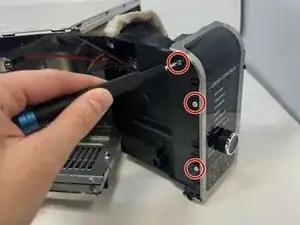

Удалите три винта 8 мм с помощью отвертки Phillips #1.
Они находятся на стороне панели управления, которая была направлена внутрь.
Шаг 10

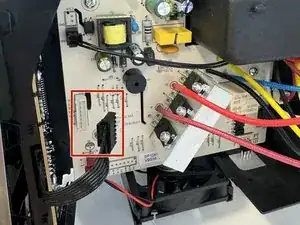

Отсоедините провода от материнской платы.
Шаг 11

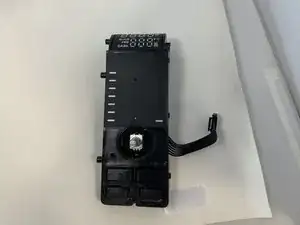

Удалите панель управления.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
