Удаление ошибок фритюрницы Ninja Foodi FD401
Я пытаюсь собрать этот путеводитель совместными усилиями, получить дополнительные примерные фотографии.
Я выполнял разборку самостоятельно, не документируя процесс. Это также может помочь исправить ошибки без снятия крышки. Я сделал это, потому что устройство досталось мне по наследству и у меня в него не было вложений.
Шаг 1

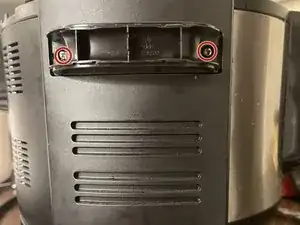

Эти винты находятся под левой ручкой, под пластиковой крышкой, которую нужно приподнять. Для них подойдет крестовая отвертка Phillips #2.
Шаг 2

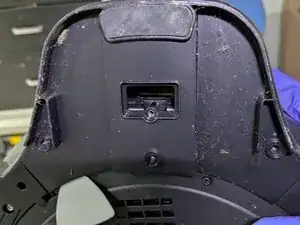

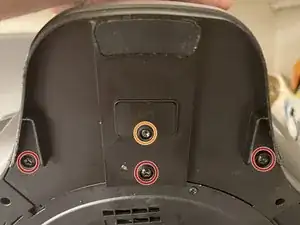

Для трёх винтов внизу понадобится крестовая отвертка Phillips #2.
Для небольшой панели посередине потребуется отвертка T10 security.
Шаг 3

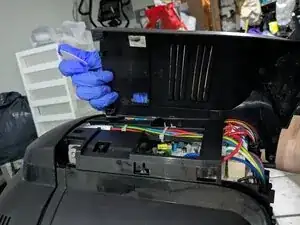

Мне было удобнее начинать поддевать снизу. По бокам расположено несколько защёлок. После их отщёлкивания я смог опустить панель вниз. Вы увидите белую плату управления и получите доступ к механизму петли.
Шаг 4

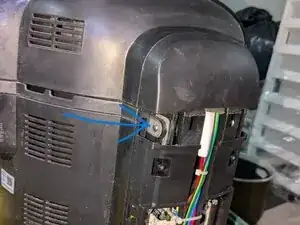

Будет твёрдый осевой штифт петли, который потребуется простучать отверткой и вынуть плоскогубцами.
Шаг 5
На этом этапе крышка удерживается только проводами — вы можете перерезать эти провода, оставив достаточно длины от платы управления для последующих манипуляций.
Должно быть как минимум четыре провода разных цветов.
Зелёный в полоску — заземление для нагревательного элемента и вентилятора.
Красный — питание нагревательного элемента и мотора.
Синий — питание/реверс для нагревательного элемента и мотора.
Чёрный — два одинаковых тонких чёрных провода. (они важны на следующем шаге)
Шаг 6
Лучшее руководство по этому процессу на данный момент — видео на YouTube, которое я нашёл.
Единственное отличие в том, что нужно перерезать провода к нагревательному элементу, затем вынуть весь узел из пластиковой крышки.
https://www.youtube.com/watch?v=mxnpzeul...
В этом видео вы увидите металлический зонд, обратите внимание на его расположение — его нужно вытащить и сохранить эту деталь.
Шаг 7
Подсоедините металлический зонд обратно. Обмотайте эту деталь изолентой, она поместится обратно в выемку перед платой электроники.
Соедините синий провод с красным и зафиксируйте соединение гайкой для проводов, затем дополнительно изолируйте лентой.
Зелёный провод следует просто отрезать и заглушить, покрыть изолятором или изолентой.
Собирайте в обратном порядке шагам 1 и 2, чтобы вернуть крышки на место.
Шаг 8
После того как всё собрано, можно перережьте концы пружин петли диагональными кусачками.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
