Погружной ручной блендер KitchenAid (ремонт после события перенапряжения)

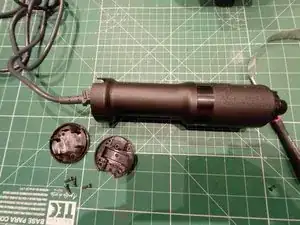

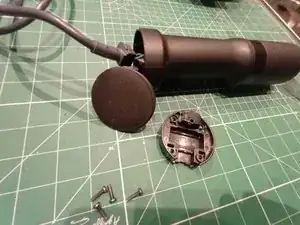

Осторожно снимите верхнюю крышку ногтями, медиатором для гитары или тонкой пластиковой лопаткой. Отверткой Phillips отвинтите 4 винта, удерживающие кабель питания переменного тока. Сохраняйте винты в безопасном месте.

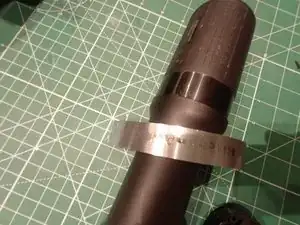

Осторожно снимите серебристую наклейку KitchenAid с центральной части корпуса. Она приклеена и легко гнётся и мнётся, поэтому действуйте медленно.

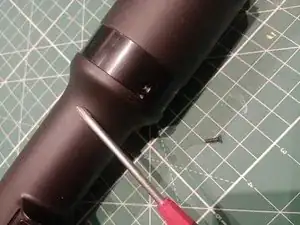

Это откроет доступ к небольшому винту Philips, который нужно выкрутить и сохранить в безопасном месте

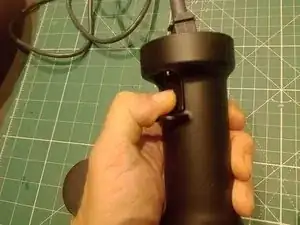

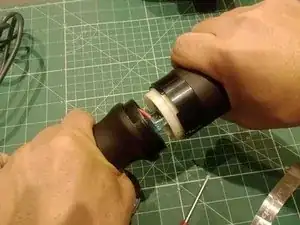

Этот шаг прост, но у меня занял некоторое время, чтобы понять его. Крепко удерживая верхнюю и нижнюю половины корпуса миксера, аккуратно проверните их.

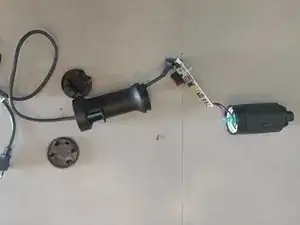

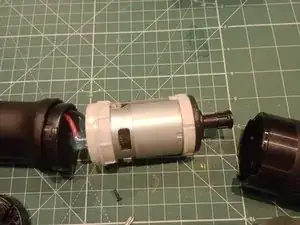

Две половины отделяются аккуратно. Будьте осторожны, чтобы не растянуть кабели, соединяющие с мотором

В моём блоке была красная метка, указывающая, где присоединён красный провод. Если у вашего такого обозначения нет, используйте маркер, чтобы отметить место подключения красного провода.

Убедившись, что вы сможете правильно подключить провода мотора при сборке, аккуратно отсоедините их.

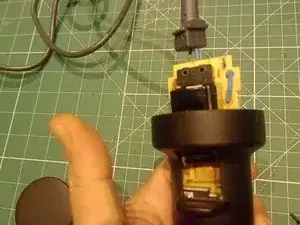

Нажмите кнопку скорости и одновременно вытащите кабели питания переменного тока из верхней части корпуса.

С небольшой долей терпения и покачиваний плата управления выйдет из удерживающих пазов и будет готова для осмотра

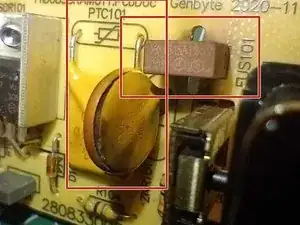

В моём устройстве после перенапряжения варистор подвергся катастрофическому разрушению и разлетелся. Предохранитель (первоначально рассчитанный на 125 В) также сгорел. Эти полифьюзы не должны так выходить из строя, но, тем не менее, выполнили свою функцию по защите остальной схемы

Я также визуально осмотрел другие компоненты и проверил мостовые диоды рядом с проводкой мотора мультиметром (это выходит за рамки данного руководства)

После идентификации я заказал заменяемые компоненты и подождал несколько дней, пока они пришли по почте

Определите контактные площадки на нижней стороне печатной платы, которые держат два вывода варистора и два вывода предохранителя

С помощью паяльника аккуратно нагревайте площадки по очереди, проталкивая выводы обратно через плату.

Очистите обе стороны платы ватной палочкой, салфеткой или губкой. Тщательно уберите все испарившиеся металлы или углеродные отложения.

Вставьте новый варистор и предохранитель в соответствующие места и, после двойной проверки, припаяйте их, обрезав лишние выводы бокорезами

Проделайте шаги в обратном порядке, устанавливая плату управления в верхнюю часть корпуса.

Установите пластиковую крышку держателя кабеля, закрутите четыре больших винта (которые вы сохранили в безопасном месте) — осторожно защёлкните верхнюю крышку. Она подходит только в одном положении и защёлкивается легко. Если встречаете сопротивление, переверните её на 180 градусов и попробуйте снова.

Подсоедините провода мотора от платы управления к клеммам мотора, соблюдая правильное расположение красного провода.

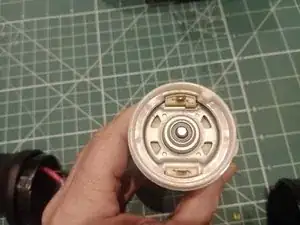

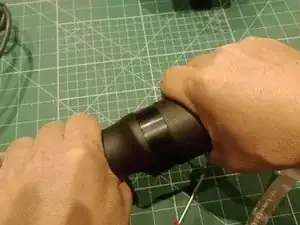

Соедините корпус мотора с верхней частью корпуса, соблюдая правильную ориентацию белого пластикового кольца с маленьким отверстием для меньшего винта Philips

Аккуратно вставьте и затяните оставшийся винт. Между верхней и нижней частями корпуса не должно быть зазоров, а мотор должен сидеть плотно.

Если серебристая наклейка ещё в хорошем состоянии, вы можете вновь приклеить её к центральной части корпуса. Я использовал оставшийся клей на задней стороне наклейки и каплю суперклея, чтобы закрепить упрямый угол.

Если компания проектирует продукт так, что при ремонте логотип частично разрушается, заслуживает ли она сохранения своего знака на отремонтированном изделии? Решение за вами

Подключите миксер к соответствующей розетке (в моём случае 127 В). Он не должен взорваться. Нажмите кнопку скорости — устройство должно снова тихо заработать, почти как новое
