Замена лопастей вентилятора Ninja Foodi DZ401

Разместите фритюрницу так, чтобы передняя часть была обращена к Вам, а верхняя часть была доступна.

Используя открывающие лезвия и металлическую лопатку, подденьте серебристое кольцо на переднем правом углу.

Поместите открывающее лезвие с левой стороны угла, чтобы держать кольцо отодвинутым от крышки.

Просуньте металлическую лопатку под серебристое кольцо. Когда найдёте защёлку, поместите металлическую лопатку рядом с ней и подденьте вверх, чтобы освободить её.

Для этой операции требуется значительное усилие, направленное на серебристое кольцо и верхнюю крышку фритюрницы. Это может привести к повреждению как инструментов, так и крышки фритюрницы.

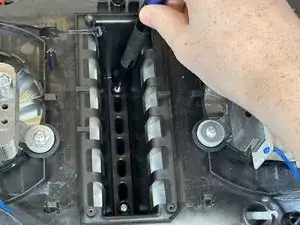

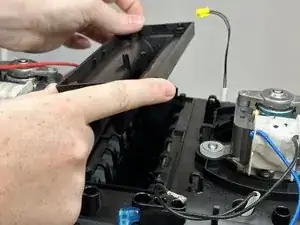

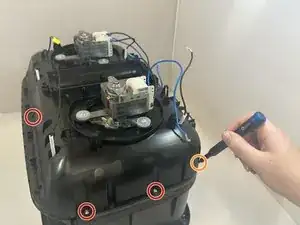

Используя металлическую лопатку, отожмите пластиковую верхнюю крышку, вставляя лопатку в пазы и нажимая вверх на защёлки.

На передней части три отверстия, по одному с каждой стороны, и четыре отверстия на задней части корпуса.

Металлическая лопатка может поцарапать или повредить крышку, если не соблюдать осторожность.

Поверните фритюрницу так, чтобы задняя часть была направлена вниз, а основание — к Вам.

Снимите десять винтов 15 мм с нижней части фритюрницы с помощью отвертки Phillips #3.

Снимите крышку кабеля питания.

Снимите два винта кронштейна кабеля питания 16,7 мм с помощью отвертки Phillips #1.

Поверните фритюрницу так, чтобы были доступны задние вентиляционные отверстия вентилятора.

Снимите четыре винта 11,1 мм с каждой решётки вентиляции с помощью отвертки Phillips #1.

Снимите обе решётки вентиляции.

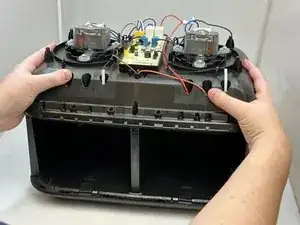

Осторожно приподнимите наружный корпус с задней части вверх.

Отсоедините кабель передней панели от платы управления.

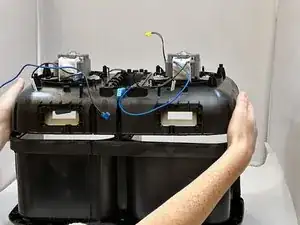

Полностью снимите наружный корпус.

Поверните фритюрницу так, чтобы передняя часть была обращена к Вам, а верхняя часть была доступна.

Найдите коричнево-оранжевую связку проводов спереди фритюрницы и извлеките её.

Найдите белую связку проводов сзади фритюрницы и извлеките её.

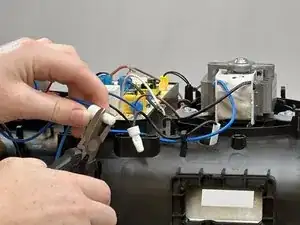

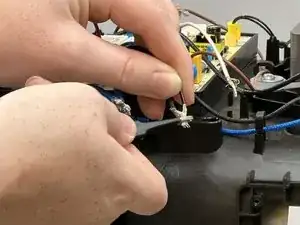

С помощью плоскогубцев разожмите и снимите пластиковые крышки на проводах.

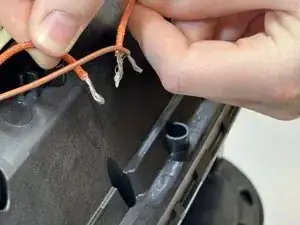

Осторожно разделите провода.

Провода могут быть острыми. Используйте плоскогубцы для повышения безопасности.

Снимите белый провод с трёх направляющих крючков.

Снимите один винт 10,9 мм с передней части нагревательного элемента с помощью отвертки Phillips #2.

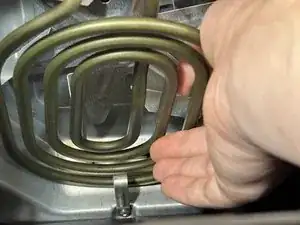

Осторожно опустите нагревательный элемент вниз с передней части.

Провода элемента должны выйти из соответствующих отверстий.

Отцепите нагревательный элемент от заднего крючка.

Поверните фритюрницу так, чтобы передняя часть была обращена к Вам, а верхняя часть была доступна.

Извлеките белую, красную, синюю и чёрную связки проводов.

С помощью плоскогубцев аккуратно разожмите и снимите пластиковые крышки на проводах.

Осторожно разделите провода.

Провода могут быть острыми. Используйте плоскогубцы для повышения безопасности.

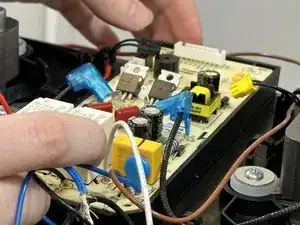

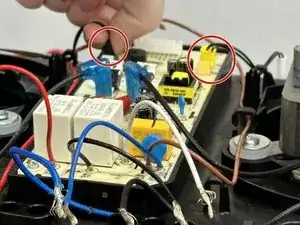

Отсоедините чёрные и жёлтые провода от платы управления.

Чёрный провод на плате маркирован NTCR.

Жёлтый провод на плате маркирован NTCL.

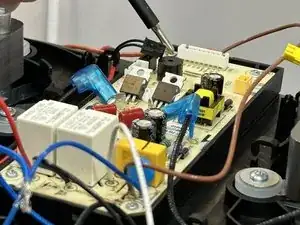

Чтобы отсоединить, сожмите защёлку и потяните разъём.

Отсоедините оба разъёма с защёлками.

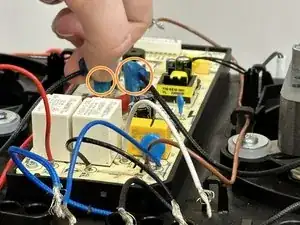

Разъёмы на плате помечены FANL и FANR.

Чтобы отсоединить, плотно захватите разъём и потяните его вверх от платы управления.

Снимите четыре монтажных винта 13 мм с помощью отвертки Phillips #1.

Осторожно приподнимите плату управления и извлеките её из фритюрницы.

Прикасайтесь только к внешним краям платы управления, чтобы избежать повреждения компонентов.

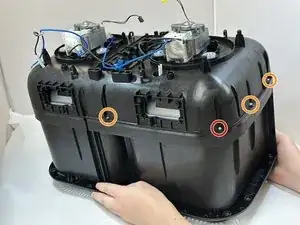

Удалите шесть винтов длиной 16,8 мм (2 по бокам, 1 спереди, 1 сзади) с помощью отвертки Phillips #1.

Поверните аэрогриль на 180 градусов, чтобы стали видны остальные четыре винта длиной 16,8 мм.

Удалите две задние угловые винты длиной 22,6 мм с помощью отвертки Phillips #1.

Снимите монтажную панель материнской платы.

Удалите два внутренних винта длиной 16,8 мм с помощью отвертки Phillips #1.

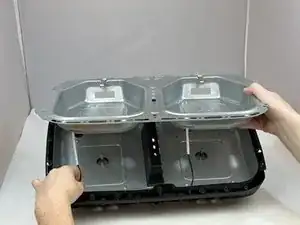

Отсоедините верхнюю часть аэрогриля от основания.

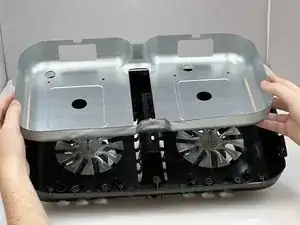

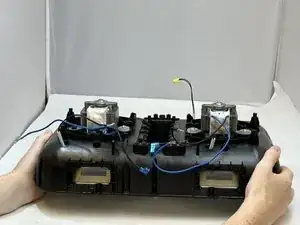

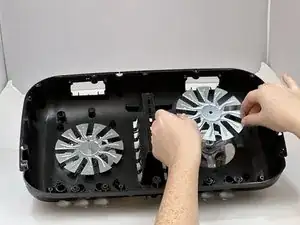

Поверните корпус верхнего вентилятора так, чтобы верхняя часть была обращена вниз и лопасти вентилятора были доступны.

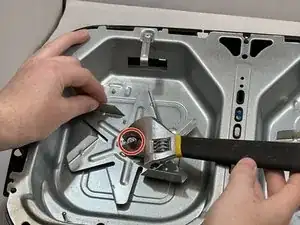

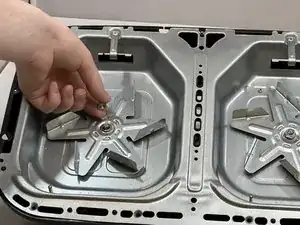

С помощью разводного ключа отвинтите болт, удерживающий вентилятор.

Другой рукой удерживайте лопасть, чтобы она не вращалась.

Снимите лопасть вентилятора.

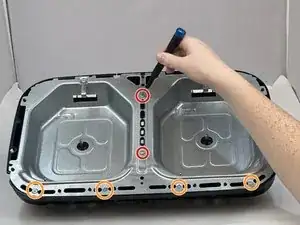

Удалите два винта длиной 16,8 мм из середины внешнего металлического корпуса.

Удалите четыре винта длиной 12,2 мм с нижней части внешнего металлического корпуса.

Снимите внешний металлический корпус.

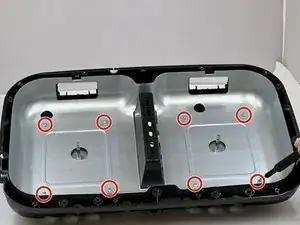

Удалите восемь винтов длиной 16,7 мм, крепящих внутренний металлический корпус.

Снимите корпус.

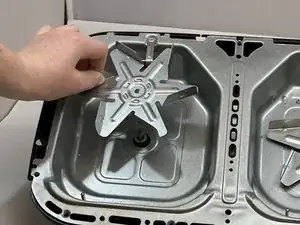

Снимите внутреннюю лопасть вентилятора.
