Замена нагревательного элемента Ninja Foodi DZ401
Это руководство проведёт вас через процесс замены нагревательного элемента в аэрогриле Ninja Foodi DZ401. Замену нагревательного элемента может потребоваться выполнить, если устройство готовит слишком медленно или не нагревается.
Перед работой убедитесь, что аэрогриль отключён от сети и остыл. Нагревательные элементы идентичны и требуют одинаковой процедуры для снятия. Проверьте подключения проводов, если нагревательный элемент не работает после замены.
Ninja Foodi DZ401 Готовит слишком медленно
Ninja Foodi DZ401 Не нагревается
Шаг 1
Разместите аэрогриль так, чтобы передняя часть была обращена к вам, а верхняя часть была доступна.
Используя пластиковые лопатки для вскрытия и металлическую лопатку, подденьте серебристое кольцо на переднем правом углу.
Поместите лопатку для вскрытия с левой стороны угла, чтобы удерживать кольцо от крышки.
Просуньте металлическую лопатку под серебристое кольцо. Когда обнаружите выступ, поместите лопатку рядом с ним и подденьте вверх, чтобы освободить его.
Для этого действия требуется значительное усилие, приложенное к серебристому кольцу и верхней крышке аэрогриля. Это может повредить как инструменты, так и крышку аэрогриля.
Шаг 2
Используя металлическую лопатку, подденьте пластиковую верхнюю крышку, вставляя её в прорези и оттягивая защёлки вверх.
На передней части есть три отверстия, по одному с каждой стороны, и четыре на задней части устройства.
Металлическая лопатка может поцарапать или повредить крышку при неосторожном обращении.
Шаг 3
Поверните аэрогриль так, чтобы задняя часть была обращена вниз, а основание — к вам.
Шаг 4
Снимите десять винтов 15 мм с нижней части аэрогриля при помощи крестовой отвертки #3.
Снимите крышку шнура питания.
Снимите два винта крепления шнура питания 16,7 мм при помощи крестовой отвертки #1.
Шаг 5
Поверните аэрогриль так, чтобы стали доступны задние вентиляционные отверстия вентилятора.
Шаг 6
Снимите по четыре винта 11,1 мм с каждого вентиляционного отверстия при помощи крестовой отвертки #1.
Снимите оба вентиляционных отверстия.
Шаг 7
Осторожно приподнимите наружный корпус сзади.
Отключите кабель передней панели от материнской платы.
Полностью снимите наружный корпус.
Шаг 8

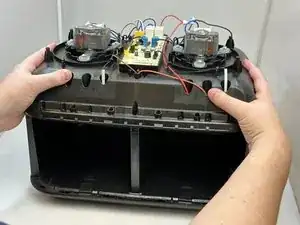

Поверните аэрогриль так, чтобы передняя часть была обращена к вам, а верхняя часть была доступна.
Шаг 9
Найдите коричнево-оранжевую жгут проводов спереди аэрогриля и извлеките его.
Найдите белый жгут проводов сзади аэрогриля и извлеките его.

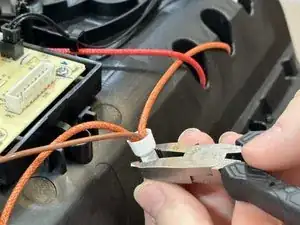

Плоскогубцами разожмите и снимите пластиковые колпачки проводов.
Осторожно разъедините провода.
Провода могут быть острыми. Используйте плоскогубцы для повышения безопасности.
Шаг 10

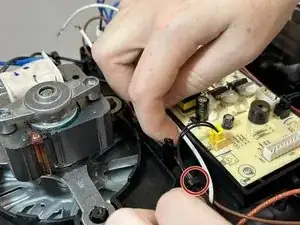

Снимите белый провод с трёх направляющих крючков.
Шаг 11

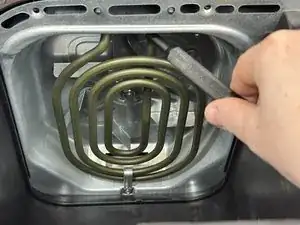

Снимите один винт 10,9 мм с передней части нагревательного элемента при помощи крестовой отвертки #2.

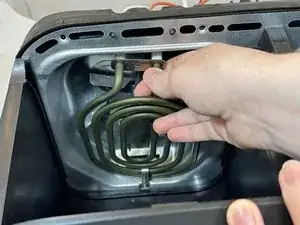

Аккуратно потяните нагревательный элемент вниз с передней стороны.
Провода элемента должны выйти из соответствующих отверстий.
Отцепите нагревательный элемент от заднего крючка.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
