Замена нижней панели Ninja Foodi SP101
На вашем Ninja Foodi SP101 нижняя панель обеспечивает лучший доступ к внутренностям устройства. Эта нижняя панель также выполняет функцию сетки для сбора крошек, жира и других частиц пищи. Если нижнюю панель необходимо снять для замены или очистки, следуйте этому руководству.
Шаг 1

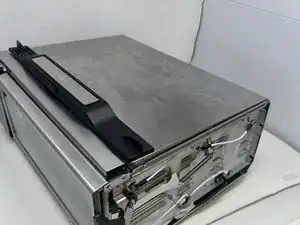

Используйте отвертку TR10, чтобы открутить четыре винта 11 мм, удерживающих черный рычаг.
Шаг 2
Снимите черный рычаг.
Шаг 3
Используйте крестовую отвертку Phillips #1, чтобы открутить по три винта 8 мм с каждой стороны задней панели.
Шаг 4

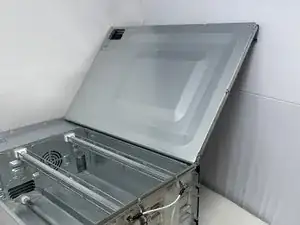

Переверните устройство и откройте нижнюю панель.
С помощью отвертки удалите 3 винта Phillips #1 вдоль верхнего края внутренней части. Нижние 2 винта удалять не нужно.
Шаг 5
Снимите панель со стороны управления. Для снятия толкните её вперед в сторону передней панели управления, чтобы освободить защелки из корпуса. Отогните боковую панель, когда защелки визуально выйдут из своих пазов в корпусе.
Шаг 6
Поднимите ручку и вытяните боковую панель.
Снимите панель со стороны ручки.
Шаг 7

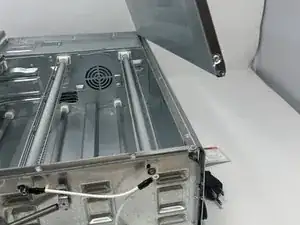

Откройте нижнюю панель и поверните устройство лицом к стороне с ручкой.
Шаг 8

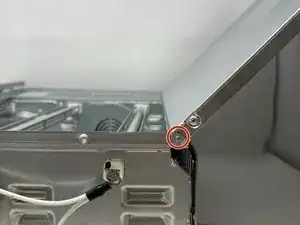

Нажмите фиксирующий штифт двери внутрь, чтобы дверь освободилась.
Шаг 9

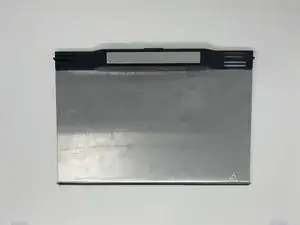

Полностью снимите дверь, вытянув штифт с другой стороны.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
